BVS 13 ATEX E104X, BVS 13 ATEX E087X
FM24US0217X, FM24CA0058X

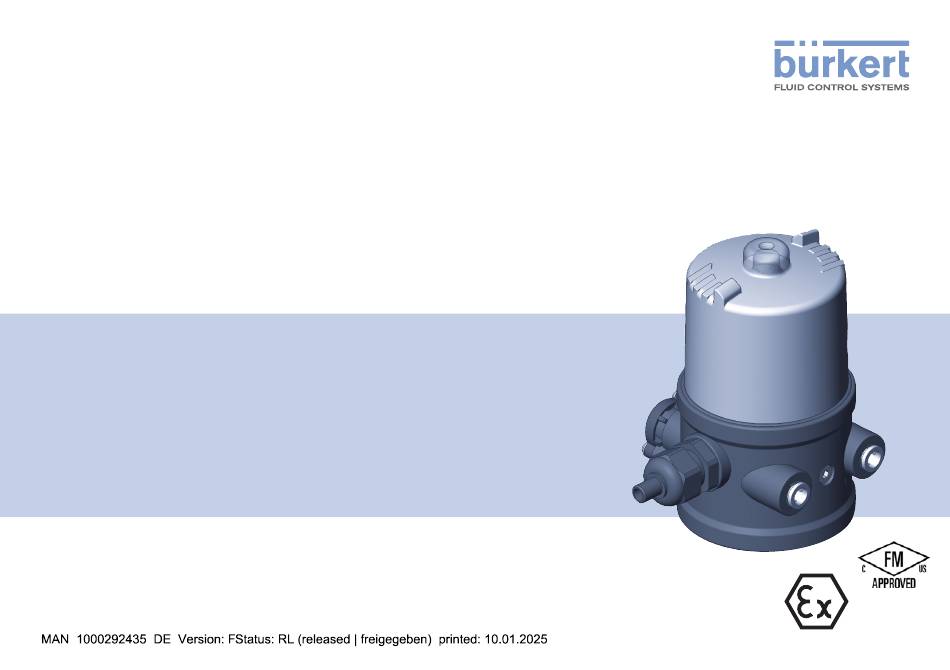

Type 8697
Pneumatic Control Unit with ATEX approval and FM approval
Pneumatische Ansteuerung mit ATEX- und FM-Zulassung
Unité de commande pneumatique avec mode de protection ATEX et FM
Operating Instructions
Bedienungsanleitung
Manuel d'utilisation
Werbung
Verwandte Anleitungen für bürkert 8697
Inhaltszusammenfassung für bürkert 8697
- Seite 1 BVS 13 ATEX E104X, BVS 13 ATEX E087X FM24US0217X, FM24CA0058X Type 8697 Pneumatic Control Unit with ATEX approval and FM approval Pneumatische Ansteuerung mit ATEX- und FM-Zulassung Unité de commande pneumatique avec mode de protection ATEX et FM Operating Instructions Bedienungsanleitung Manuel d‘utilisation...
- Seite 2 We reserve the right to make technical changes without notice. Technische Änderungen vorbehalten. Sous réserve de modifications techniques. © Bürkert Werke GmbH & Co. KG, 2012 - 2024 Operating Instructions 2412/06_EU-ml_00810359 / Original DE...
- Seite 3 Typ 8697 Inhaltsverzeichnis ZUSATZANLEITUNG ............16 Begriffsdefinition / Abkürzung ........ 16 DARSTELLUNGSMITTEL ..........16 Beschränkungen ............17 Kennzeichung (V-Code) Pxxx ......... 17 BESONDERE SICHERHEITSHINWEISE ......18 Besondere Bedingungen für den Einsatz im Ex-Bereich ..............19 Hinweise für den Einsatz im Ex-Bereich ....20 Montage Verriegelungsdraht für PE99 und PX03 .24...
- Seite 4 Warnt vor einer möglichen Gefährdung. Alle sonst erforderlichen Beschreibungen und Hinweise finden ▶ Nichtbeachtung kann mittelschwere oder leichte Verlet- Sie in der Bedienungsanleitung des Geräts für den Typ 8697. zungen zur Folge haben. Die Bedienungsanleitung finden Sie im Internet unter: HINWEIS! www.buerkert.de...
- Seite 5 ▶ Für den Einsatz die zulässigen Daten, Betriebs- und → Einsatzbedingungen beachten, die in den Vertragsdoku- markiert einen Arbeitsschritt den Sie ausführen müssen. menten, der Bedienungsanleitung und auf dem Typschild - der Pneumatische Ansteuerung Typ 8697 und BESTIMMUNGSGEMÄSSE - des Prozessventils spezifiziert sind. VERWENDUNG ▶...
- Seite 6 Typ 8697 Besondere Sicherheitshinweise BESONDERE SICHERHEITSHINWEISE GEFAHR! GEFAHR! Zur Vermeidung der Explosionsgefahr muss für den Betrieb im Ex-Bereich, zusätzlich zu den Sicherheitshinweisen in der Explosionsgefahr beim Abziehen des elektrischen Bedienungsanleitung, folgendes beachtet werden: Rundsteckers. ▶ Angaben zu Temperaturklasse, Umgebungstemperatur, Schutzart und Spannung auf dem Klebeschild für Zulassung ▶...
- Seite 7 Endbenutzer gestellt und ist nicht Gegenstand dieser Bau- klemmen zu versehen. musterprüfbescheinigung. Er muss den relevanten Anfor- • Bei Typ 8697 PE99 dürfen nur für den Verwendungszweck derungen der EN 60079-0, EN 60078-7 und EN 60079-31 geeignete und gesondert bescheinigte Kabel- und Leitungs- entsprechen und mindestens die Gehäuseschutzart IP54...
- Seite 8 Typ 8697 Besondere Sicherheitshinweise Hinweise für den Einsatz im Ex-Bereich 4.2.4 Reinigung im Ex-Bereich 4.2.1 Sicherheitshinweise Reinigungsmittel auf Zulassung in explosionsfähiger Atmosphäre prüfen. Bei Einsatz im Ex-Bereich Zone (Gas) 1 und 2 gilt: GEFAHR! 4.2.5 Klebeschilder für Ex-Bereich Explosionsgefahr durch elektrostatische Aufladung.
- Seite 9 Typ 8697 Besondere Sicherheitshinweise Klebeschild für Zulassung PX03 Klebeschild für Zulassung PE99 ATEX-Zulassungsnummer ATEX-Zulassungsnummer ATEX-Kennzeichnung ATEX-Kennzeichnung IECEx-Zulassungsnummer IECEx-Zulassungsnummer IECEx-Kennzeichnung IECEx-Kennzeichnung Kennzeichnung Gas-Explosionsschutz Bild 4: Beispiel Klebeschild für Zulassung PE99 II 3G Ex ec IIC T4 Gc Klebeschild für Zulassung PE51 II 3D Ex tc IIIC T135°C DC...
- Seite 10 CL II, Div 2, Gr F,G T 135°C Ex ec IIC T4 Gc IECEx-Kennzeichnung Mimimum termpera- Typ 8697 PE51 (2 G ohne Steuerventil) –20...+60 °C Ex tc IIIC T135°C Dc ture rating of the cable / cable gland to be connected to the device: 75°C...
- Seite 11 Typ 8697 Besondere Sicherheitshinweise Die Stromkreise besitzen folgenden Parameter: Max. zulässige Eingangsleistung Pi Anzahl Max. zul. Max. Umgebungstemperatur Stromkreise Endschalter Steuer- Leistung Pi Typ 8697 Obere Endstellung: Klemmen INI Top 1 +/– ventil PE99 PE51 Untere Endstellung: Klemmen INI BTM 1 +/–...
- Seite 12 Typ 8697 Besondere Sicherheitshinweise → Montage Verriegelungsdraht für PE99 Verriegelungsdraht durch Befestigungselement schieben und stramm ziehen. und PX03 → Schraube am Befestigungselement festdrehen. GEFAHR! Adaptionsset: Montagehinweis Explosionsgefahr beim Öffnen des Geräts. ▶ Gerät nur öffnen, wenn keine Ex-Atmosphäre vorhanden GEFAHR! ist.
- Seite 13 Typ 8697 Besondere Sicherheitshinweise Anbauart FA03 Anbauart FA05 Anbauart FA03 Anbauart FA05 für Adaptionsset der für Adaptionsset der Baureihe ELEMENT Baureihe CLASSIC mit Steuerventil Bild 8: Anbauart FA03 Anbauart FA05 für Adaptionsset der Baureihe CLASSIC ohne Steuerventil Bild 9: Anbauart FA05...
- Seite 14 Typ 8697 Besondere Sicherheitshinweise Ex-Zulassung Für PR08 Die Hazardous Locations-Zertifikate Die Ex-Zulassung ist nur gültig, wenn Sie die von Bürkert zuge- FM24US0217X lassenen Module und Komponenten so verwenden, wie es in FM24CA0058X dieser Bedienungsanleitung beschrieben ist. wurden ausgestellt von Nehmen Sie unzulässige Veränderungen am System, den FM Approvals LLC.
