maximaler
Abstand

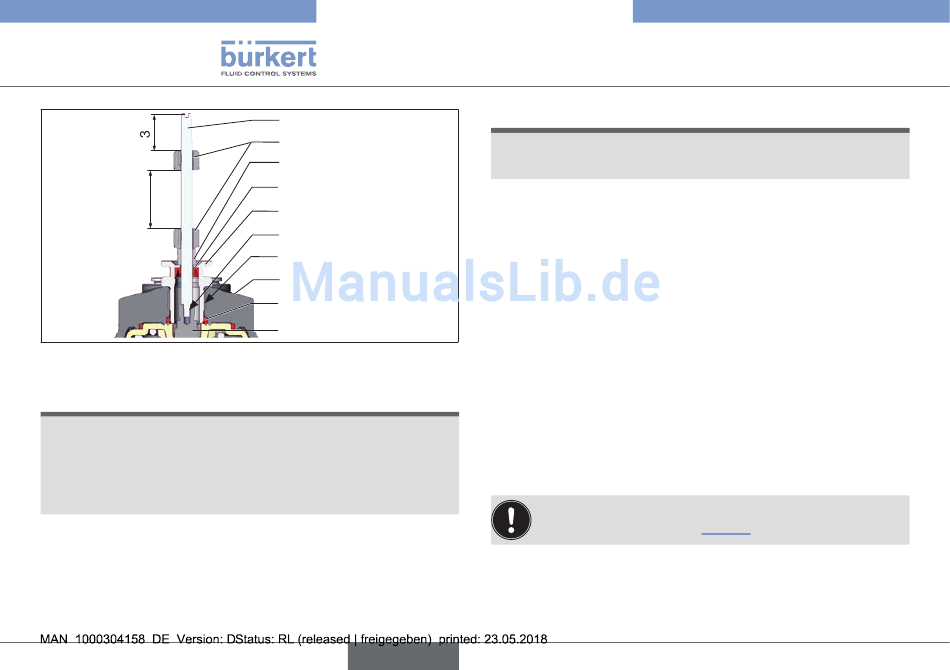

Bild 7: Montage der Schaltspindel (2), Reihe 21xx
HINWEIS!
Unsachgemäße Montage kann den Nutring im Führungs-
element beschädigen�
Der Nutring ist im Führungselement schon vormontiert und muss
im Hinterschnitt „eingerastet" sein.
▶ Bei Montage der Schaltspindel den Nutring nicht beschädigen.
→
Die Schaltspindel durch das Führungselement schieben.
42
Schaltspindel
Schaltnocke
Abstandshülse
Nutring
Führungselement
max. 1 Nm
max. 5 Nm
Antriebsdeckel
O-Ring
Spindelverlängerung
deutsch
Typ 8697
Montage
HINWEIS!
Schraubensicherungslack kann den Nutring kontaminieren�
▶ Kein Schraubensicherungslack auf die Schaltspindel auftragen.
→
Zur Sicherung der Schaltspindel etwas Schraubensiche-
rungslack (Loctite 290) in die Gewindebohrung der Spindelver-
längerung im Antrieb einbringen.
→
Korrekte Position des O-Rings prüfen.
→
Führungselement mit dem Antriebsdeckel verschrauben
(maximales Drehmoment: 5 Nm).
→
Schaltspindel auf die Spindelverlängerung schrauben. Dazu
ist an der Oberseite ein Schlitz angebracht
(maximales Drehmoment: 1 Nm).
→
Abstandshülse auf die Schaltspindel bis zum Führungselement
schieben.
Schaltnocken auf der Schaltspindel positionieren:
→
Untere Schaltnocke bis zur Abstandshülse schieben.
→
Obere Schaltnocke auf 3 mm Abstand zum Schaltspindelanfang
schieben.
Sicherstellen, dass der Abstand zwischen den beiden Schalt-
nocken maximal ist (siehe „Bild 7").
