Elektrische Installation
Schraubklemmen

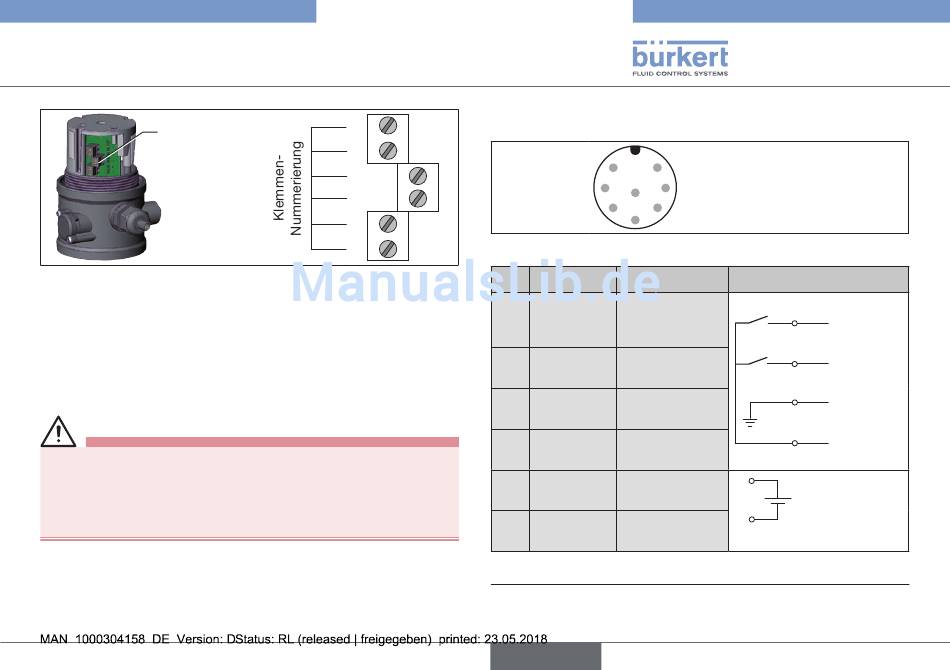

Bild 23: Position der Schraubklemmen
9.3 Elektrische Installation mit
Rundsteckverbinder
GEFAHR!
Verletzungsgefahr durch Stromschlag�
▶ Vor Arbeiten an Anlage oder Gerät die Spannung abschalten
und vor Wiedereinschalten sichern.
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen
für elektrische Geräte beachten.
→
Die Pins anschließen.
Typ 8697
1
2
3
4
5
6
Pin-Belegung mit 3-Leiter Initiatoren (induktiven
Näherungsschaltern)
2 1
8
3 7
5 6
4
Bild 24: Rundstecker M12x1, 8-polig
Pin Aderfarbe Belegung
5)
INI Bottom
1 weiß OUT
Ausgang 1
INI Top
2 braun
Ausgang 2
INI - (GND)
3 grün
Versorgung
INI + ( 24 V DC)
4 gelb
Versorgung
Ventilansteu-
5 grau
erung 0 / 24 V
Ventilansteu-
6 rosa
erung GND
Tab. 6: Pin-Belegung mit 3-Leiter Initiatoren
Die angegebenen Farben beziehen sich auf das als Zubehör erhältliche
5)
Anschlusskabel (919061)
deutsch
Äußere Beschaltung
1
Ausgang 1
(24 V)
2
OUT
Ausgang 2
(24 V)
3
GND
4
+24 V DC
5
0 / 24 V DC
± 10 %
6 Restwelligkeit
10 %
