Montage Steuerkopf An Prozessventile Der Reihe 20Xx - bürkert 8691 Schnellstart

→
Den Steuerkopf ohne Drehbewegung soweit auf den Antrieb
schieben, dass an der Formdichtung kein Spalt mehr sichtbar ist.
hinWeis!
durch ein zu hohes drehmoment beim einschrauben der
Befestigungsschraube kann die schutzart ip65 / ip67 nicht
sichergestellt werden!
• Die Befestigungsschraube darf nur mit einem maximalen Dreh-
moment von 0,5 Nm angezogen werden.
→
Den Steuerkopf mit den beiden seitlichen Befestigungs-
schrauben auf dem Antrieb befestigen. Dabei die Schrauben nur
leicht anziehen (maximales Drehmoment: 0,5 Nm).
Stutzen
Steuerluft-
anschlüsse
Antrieb

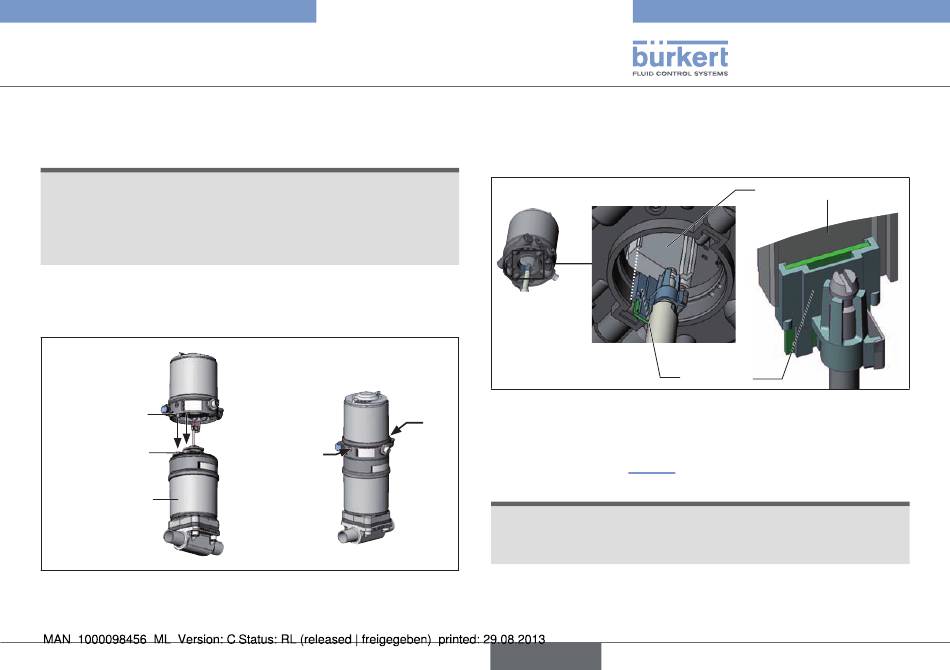

Bild 6: Montage Steuerkopf, Reihe 21xx
Typ 8691
Montage
Befestigungs-
schrauben
max. 0,5 Nm
7.3. montage Steuerkopf an
prozessventile der reihe 20xx
Vorgehensweise:
Bild 7: Ausrichten des Puckhalters
→
Den Steuerkopf auf den Antrieb schieben. Dabei den Puckhalter
so ausrichten, dass er in die Führungsschiene des Steuerkopfs
hineinfindet (siehe „Bild 7").
hinWeis!
Beschädigung der platine oder funktionsausfall!
• Darauf achten, dass der Puckhalter plan auf der Führungs-
schiene aufliegt.
→
Den Steuerkopf ganz bis zum Antrieb herunterdrücken und durch
Drehen in die gewünschte Position ausrichten.
deutsch
Führungsschiene
Puckhalter
39
