Typ 8696 REV.2
7.2
Montage Positioner an Prozessventile
der Reihe 2103 und 23xx
ACHTUNG!
Bei Montage an Prozessventile mit Schweißanschluss die
Montagehinweise in der Bedienungsanleitung des Prozess-
ventils beachten.
Bei der Montage des Positioners dürfen die Klemmhülsen
der Steuerluftanschlüsse am Antrieb nicht montiert sein.
ACHTUNG!
Beschädigung der Platine oder Funktionsausfall.
▶ Darauf achten, dass der Puck plan auf der Führungsschiene
aufliegt.
→ Puck und Positioner so ausrichten, dass
1. der Puck in die Führungsschiene des Positioners
(siehe „Bild 6") und
2. die Verbindungsstutzen des Positioners in die Steuerluft-
anschlüsse des Antriebs (siehe „Bild 7") hineinfinden.
Verbindungstutzen
Puck

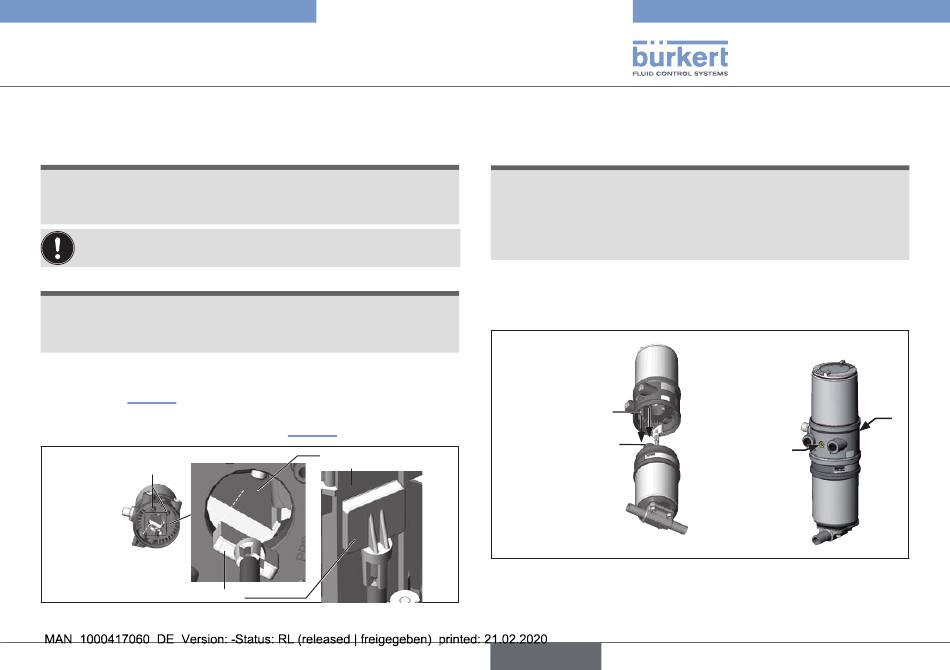

Bild 6:
Ausrichten des Pucks
Montage
Führungsschiene
→ Den Positioner ohne Drehbewegung soweit auf den Antrieb
schieben, dass an der Formdichtung kein Spalt mehr sichtbar ist.
ACHTUNG!
Durch ein zu hohes Drehmoment beim Einschrauben der
Befestigungsschraube kann die Schutzart IP65/IP67 nicht
sichergestellt werden.
▶ Die Befestigungsschraube darf nur mit einem maximalen
Drehmoment von 1,5 Nm angezogen werden.
→ Den Positioner mit den beiden seitlichen Befestigungsschrauben
auf dem Antrieb befestigen. Dabei die Schrauben nur leicht
anziehen (maximales Drehmoment: 1,5 Nm).
Verbin-
dungstutzen
Steuerluft-
anschlüsse
Antrieb
Bild 7:
Montage Positioner, Reihe 2103, 23xx
deutsch
Befestigungs-
schrauben
max. 1,5 Nm
39
