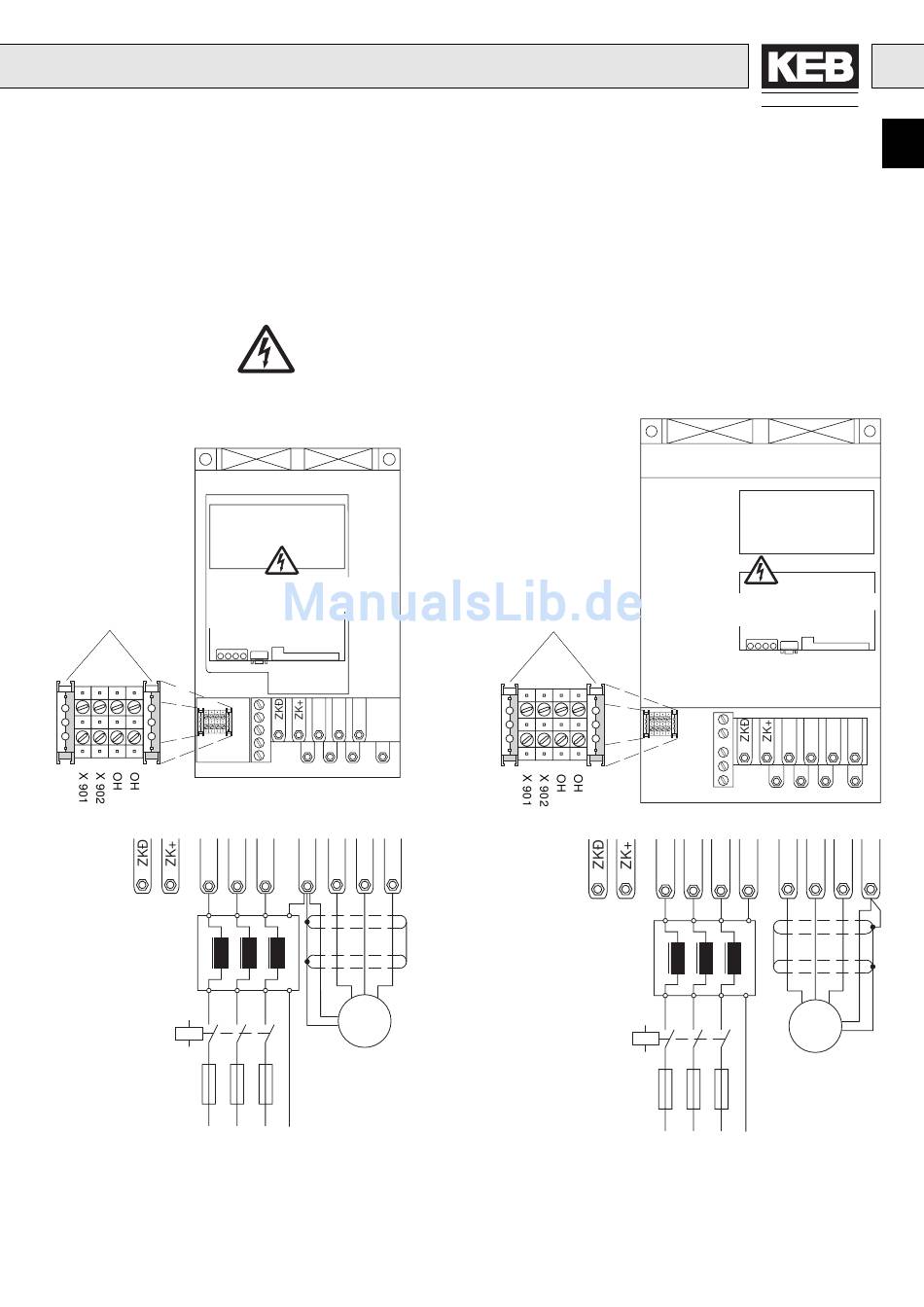

Leistungsteil
Vor einem Eingriff das Gerät
vom Netz trennen und ca.5 Min.
warten!
nur für Schirmung
PE
PE
L1 L2 L3
L1
L1, L2, L3
Netzversorgung (3 Phasen)
ZK+,ZK-
Gleichspannungszwischenkreis
Anschluß externe Bremsoption
U, V, W
Motor
PE
Schutzleiter
OH, OH
externe Temperaturüberwachung (Anschluß und Funktion s.S. D28)
X901, X902 ! Netzspannungspotential !
nicht belegen – Klemmen reserviert für optionale Anwendung
U
V W
L1 L2 L3
PE
U
V
W
PE
M
3 ~
Schirm großflächig
am Motorgehäuse
anschließen!
L2
L3
PE
Anschluß Größe 23...28
Vor einem Eingriff das Gerät vom Netz
trennen und ca.5 Min. warten!
nur für Schirmung
PE
PE
L1 L2 L3
L1
ANTRIEBSTECHNIK
U
V W
PE
L1 L2 L3
PE
PE
U
V W
PE
M
3 ~
Schirm großflächig
am Motorgehäuse
anschließen!
L2
L3
PE
