Netz-Aus-Funktion Größe 13 - KEB COMBIVERT F1 Betriebsanleitung

Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Funktionsbedingungen
Netz-Aus-Funktion Größe 13...16
Die Netz-Aus-Funktion hat die Aufgabe, bei Unterspannung (z.B. aufgrund eines
Netzausfalls) für eine geführte Verzögerung des Antriebs bis zum Stillstand zu
sorgen.
Nur bei KEB COMBIVERT F1 möglich! Bevor eine Änderung im Leistungsteil
erfolgt, muß die Netz-Aus-Funktion anhand der Steuerkarte aktiviert werden
(siehe Betriebsanleitung Teil 2 „Steuerteil").
T3
CN8
1
A
B
S4
Leiterplatte COMBIVERT Schaltnetzteil-Karte
CN5A
CN5B
1
1

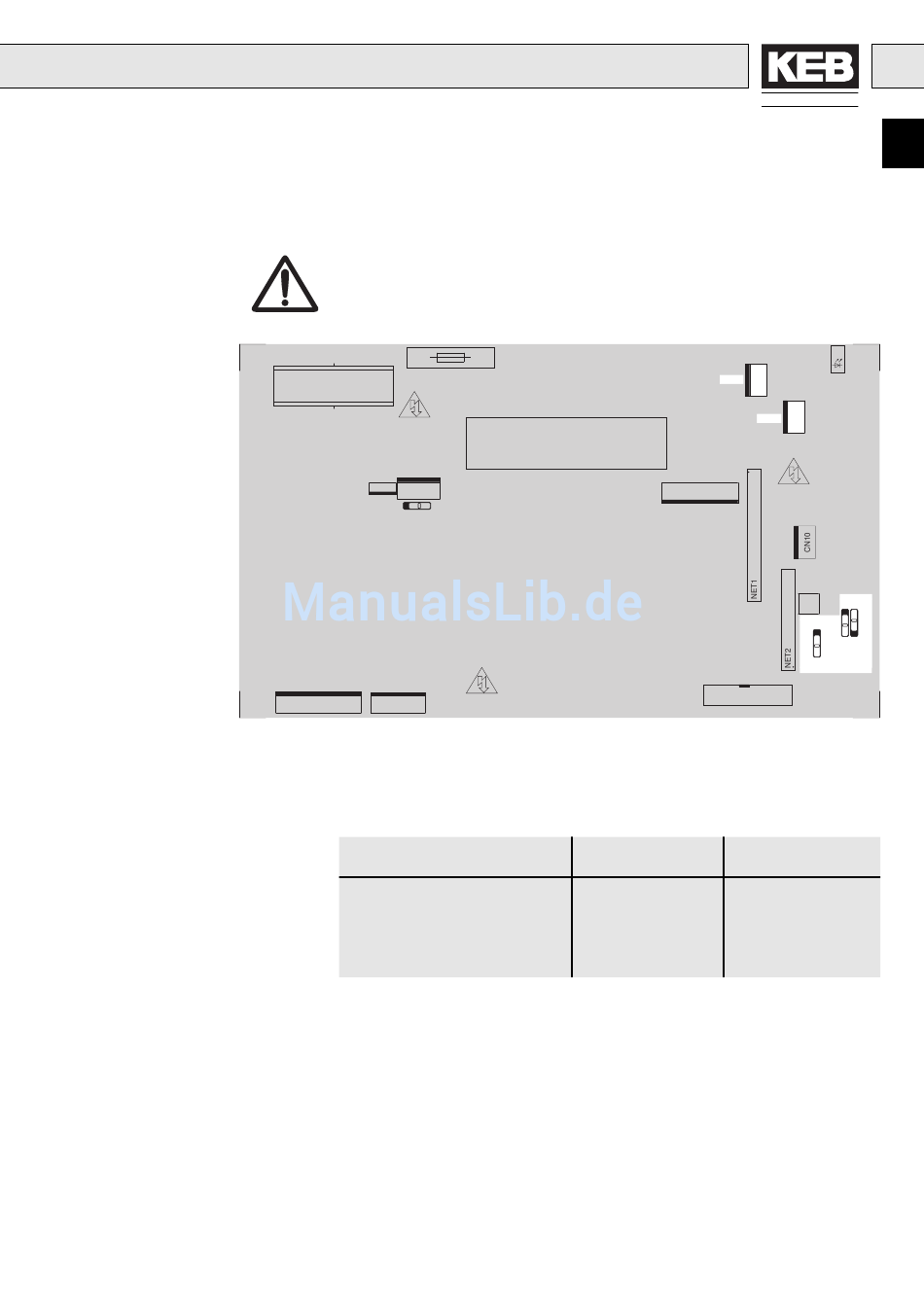

Zur Nutzung der Netz-Aus-Funktion sind flgd. Einstellungen auf der Schaltnetz-
teil-Karte (s. Abb.) durchzuführen.
Steckverbinder CN6 (schwarz/rot)
Steckverbinder CN7 (schw./schw.)
Schalter S1
Schalter S2
Schalter S3
Parametereinstellungen der Netz-Aus-Funktion siehe Betriebsanleitung Teil 2
„Steuerteil"!
F1
Standardeinstellung
Steckplatz CN6
Steckplatz CN7
Position A
Position A
Position A
ANTRIEBSTECHNIK
LD1
CN6
1
CN7
1
1
CN11
A
A
RH2
A S3
S2
S1
B
B
B
1
CN4
20
cn20
XX.F2.088-0019
Einstellung für
Netz-Aus-Funktion
Steckplatz CN6
Steckplatz CN7
Position B
Position A
Position B
D 15
D
