Getrennte Spannungsversorgung Größe 13...16
D
Anschlußbedingungen
Fehlermeldungen
D 14
Die Steuerkarte des KEB COMBIVERT/COMBIDRIVE arbeitet bei getrennter
Spannungsversorgung unabhängig vom Leistungsteil. Die Anzeige der Status-
und Fehlermeldungen sowie die Parametrierung des Frequenzumrichters ist
daher auch im spannungsfreien Zustand des Leistungsteils möglich.
T3
CN8
1
A B
S4

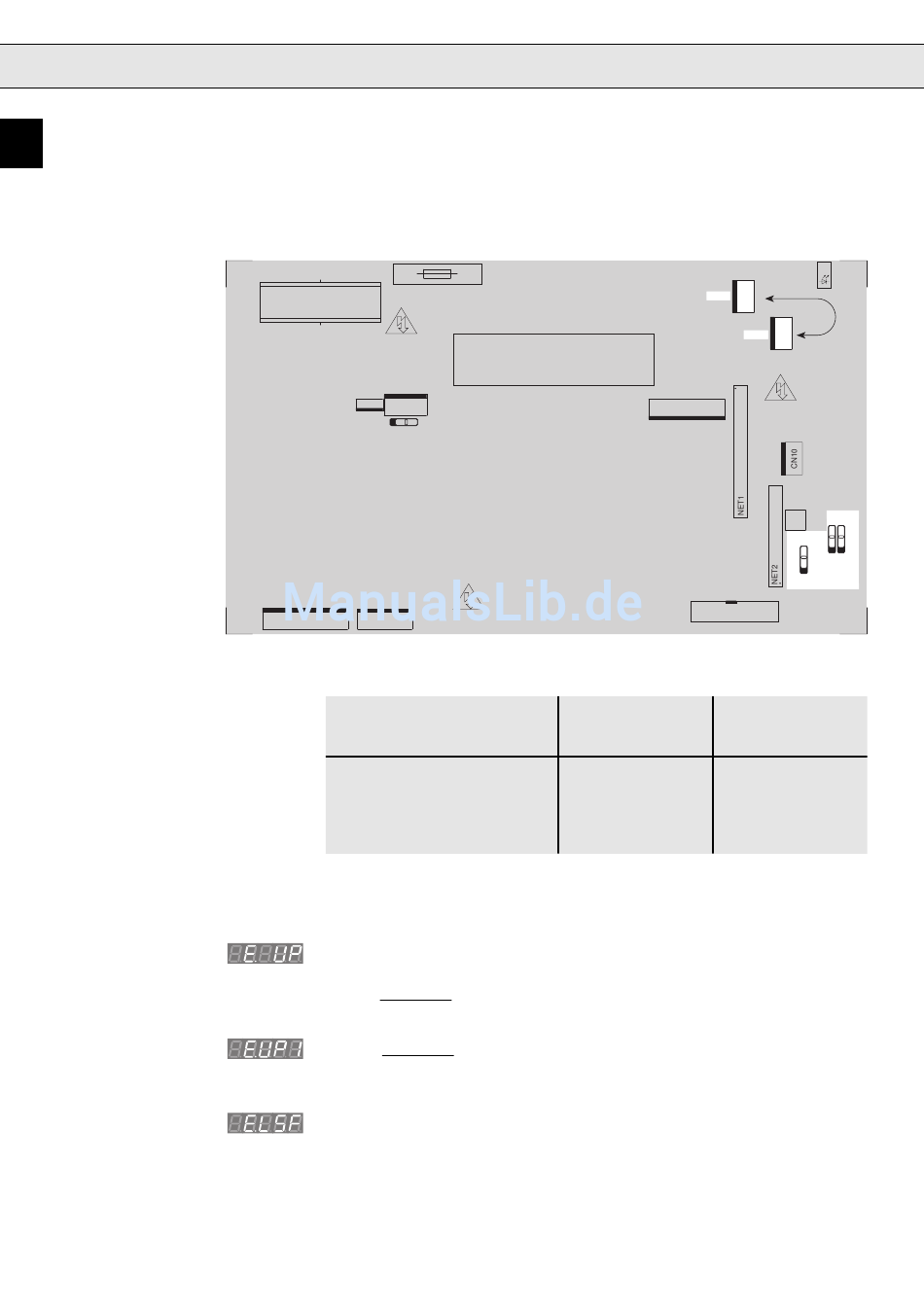

Leiterplatte COMBIVERT/COMBIDRIVE Schaltnetzteil-Karte
CN5A CN5B
1 1
Vor dem Anschluß der getrennten Spannungsversorgung sind flgd. Einstellungen
auf der Schaltnetzteil-Karte (s. Abb.) durchzuführen.
Steckverbinder CN6 (schwarz/rot)
Steckverbinder CN7 (schw./schw.)
Schalter S1
Schalter S2
Schalter S3
Der Anschluß der getrennten Spannungsversorgung, ca. 400 V ~, erfolgt an den
Klemmen T, R40 (s.S. D13).
Maximale Stromaufnahme der Steuerkarte:
• wird angezeigt, wenn bei eingeschaltetem KEB COMBIVERT/COMBIDRIVE
die Versorgungsspannung des Leistungsteils entfällt.
• wird kurzzeitig (bis die LED-Anzeige erlischt) angezeigt, wenn ein gleichzei-
tiger Spannungsausfall von Leistungsteil und Steuerkarte erfolgt.
• wird kurzzeitig (bis die LED-Anzeige erlischt) angezeigt, wenn bei einge-
schaltetem KEB COMBIVERT/COMBIDRIVE die Versorgungsspannung der
Steuerkarte entfällt.
• wird angezeigt, wenn bei ausgeschaltetem KEB COMBIVERT/COMBIDRIVE
die Versorgungsspannung der Steuerkarte eingeschaltet wird.
Um ein Wiederanlaufen des Frequenzumrichters sicherzustellen, die Funktionen
„Automatik Reset UP" und „Drehzahlsuche" aktivieren (siehe Betriebsanleitung
Teil 2 „Steuerteil").
F1
Standardeinstellung
Steckplatz CN6
Steckplatz CN7
Position A
Position A
Position A
LD1
CN6
1
CN7
1
1
CN11
RH2
A S3
S1
B
1
CN4
20
cn20
XX.F2.088-0019
Einstellung bei
getrennter Span-
nungsversorgung
Steckplatz CN7
Steckplatz CN6
Position A
Position A
Position A
250 mA
A A
S2
B B
