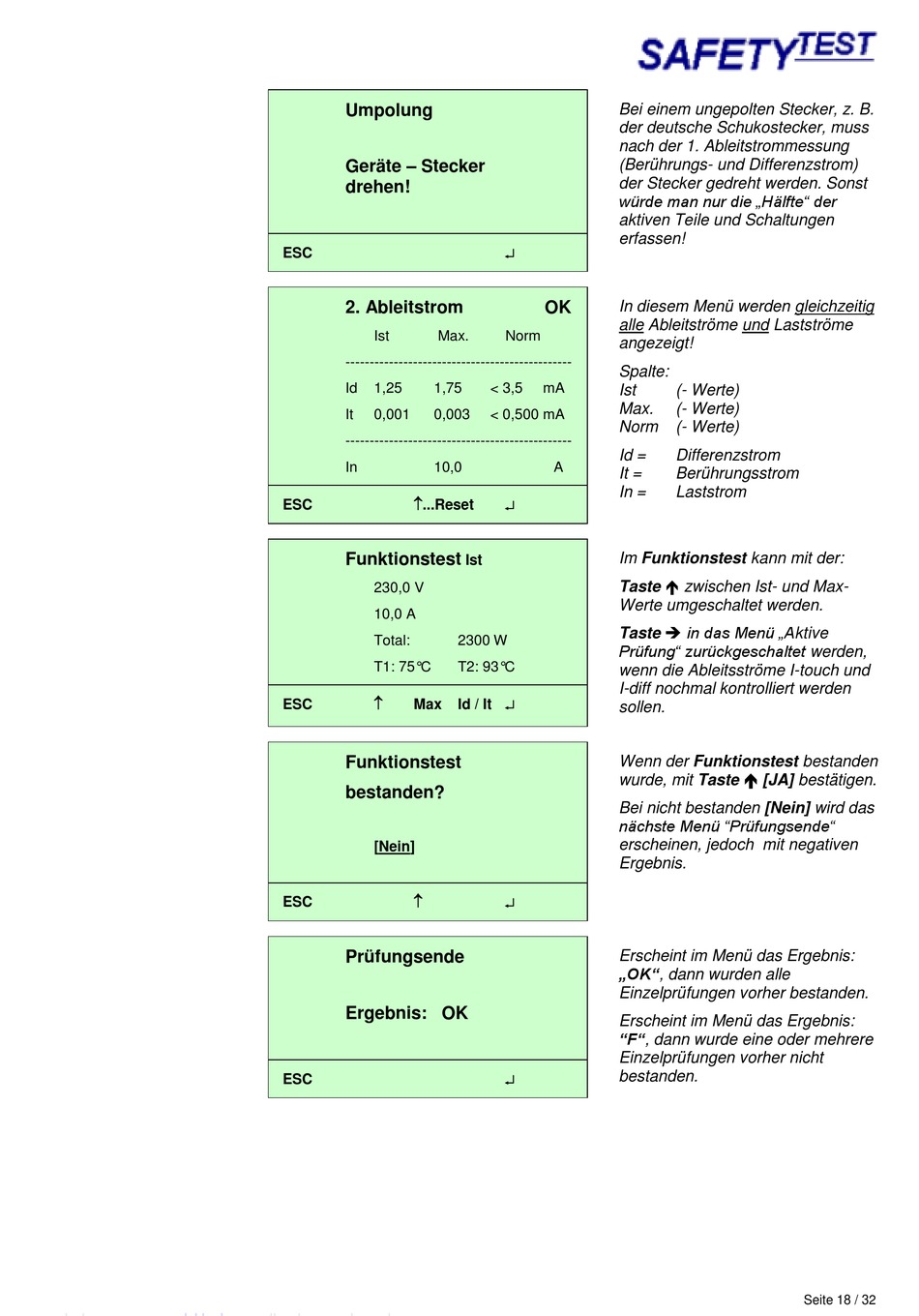

Umpolung
Geräte – Stecker
drehen!
ESC
2. Ableitstrom
Ist
Max.
-----------------------------------------------
Id
1,25
1,75
It
0,001
0,003
-----------------------------------------------
In
10,0
...Reset
ESC
Funktionstest
230,0 V
10,0 A
Total:
T1: 75°C
ESC
Max
Funktionstest
bestanden?
[Nein]
ESC
Prüfungsende
Ergebnis: OK
ESC
Bei einem ungepolten Stecker, z. B.
der deutsche Schukostecker, muss
nach der 1. Ableitstrommessung
(Berührungs- und Differenzstrom)
der Stecker gedreht werden. Sonst
würde man nur die „Hälfte" der
aktiven Teile und Schaltungen
erfassen!
OK
In diesem Menü werden gleichzeitig
alle Ableitströme und Lastströme
Norm
angezeigt!
Spalte:
< 3,5
mA
Ist
Max.
< 0,500 mA
Norm
Id =
A
It =
In =
Im Funktionstest kann mit der:
Ist
Taste zwischen Ist- und Max-
Werte umgeschaltet werden.
Taste in das Menü „Aktive
2300 W
Prüfung" zurückgeschaltet werden,
T2: 93°C
wenn die Ableitsströme I-touch und
I-diff nochmal kontrolliert werden
Id / It
sollen.
Wenn der Funktionstest bestanden
wurde, mit Taste [JA] bestätigen.
Bei nicht bestanden [Nein] wird das
nächste Menü "Prüfungsende"
erscheinen, jedoch mit negativen
Ergebnis.
Erscheint im Menü das Ergebnis:
„OK", dann wurden alle
Einzelprüfungen vorher bestanden.
Erscheint im Menü das Ergebnis:
"F", dann wurde eine oder mehrere
Einzelprüfungen vorher nicht
bestanden.
(- Werte)
(- Werte)
(- Werte)
Differenzstrom
Berührungsstrom
Laststrom
Seite 18 / 32
