GO7 XSE Stromanschluss
Das Gerät wird mit 12 V Gleichstrom versorgt. Es ist gegen
Verpolung sowie Unter- und Überspannung geschützt (für einen
bestimmten Zeitraum).

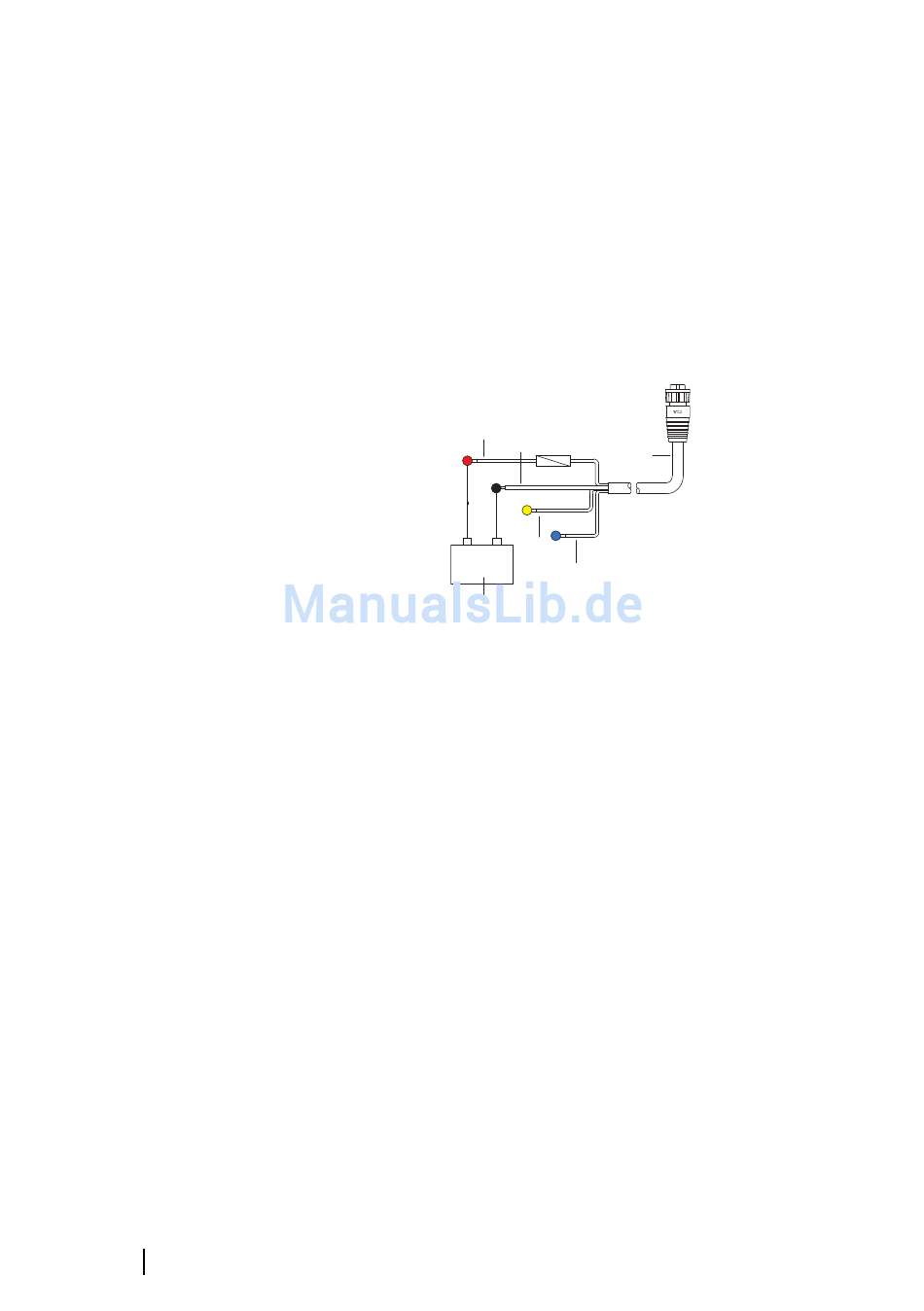

Das mitgelieferte Stromkabel besteht aus vier Elementen, die
folgende Funktionen haben:
• Stromversorgung des Systems (rote und schwarze Adern)
• Steuerung des Stromzustands für das Gerät (gelbe Ader)
• Anschluss an einen externen Alarm (blaue Ader)
1
Stromkabel
2
12-V-Plusader (rot) mit Sicherungshalter
3
12-V-Minusader (schwarz)
4
Stromsteuerungsader (gelb)
5
Alarmader (blau)
6
12-V-Gleichstromquelle des Schiffs
Schließen Sie die rote Ader mit einer 3-A-Sicherung an (+) DC an.
Schließen Sie die schwarze Ader an (-) DC an.
Das Gerät kann über die Ein/Aus-Taste vorne am Gehäuse ein- und
ausgeschaltet werden.
Anschluss für die Stromversorgung
Über die gelbe Ader im Stromkabel wird das Gerät bei vorhandener
Stromzufuhr eingeschaltet.
Verkabelung | GO XSE Installationshandbuch
2 3
+ _
4
5
6
1
