Anschluss des Stromkabels

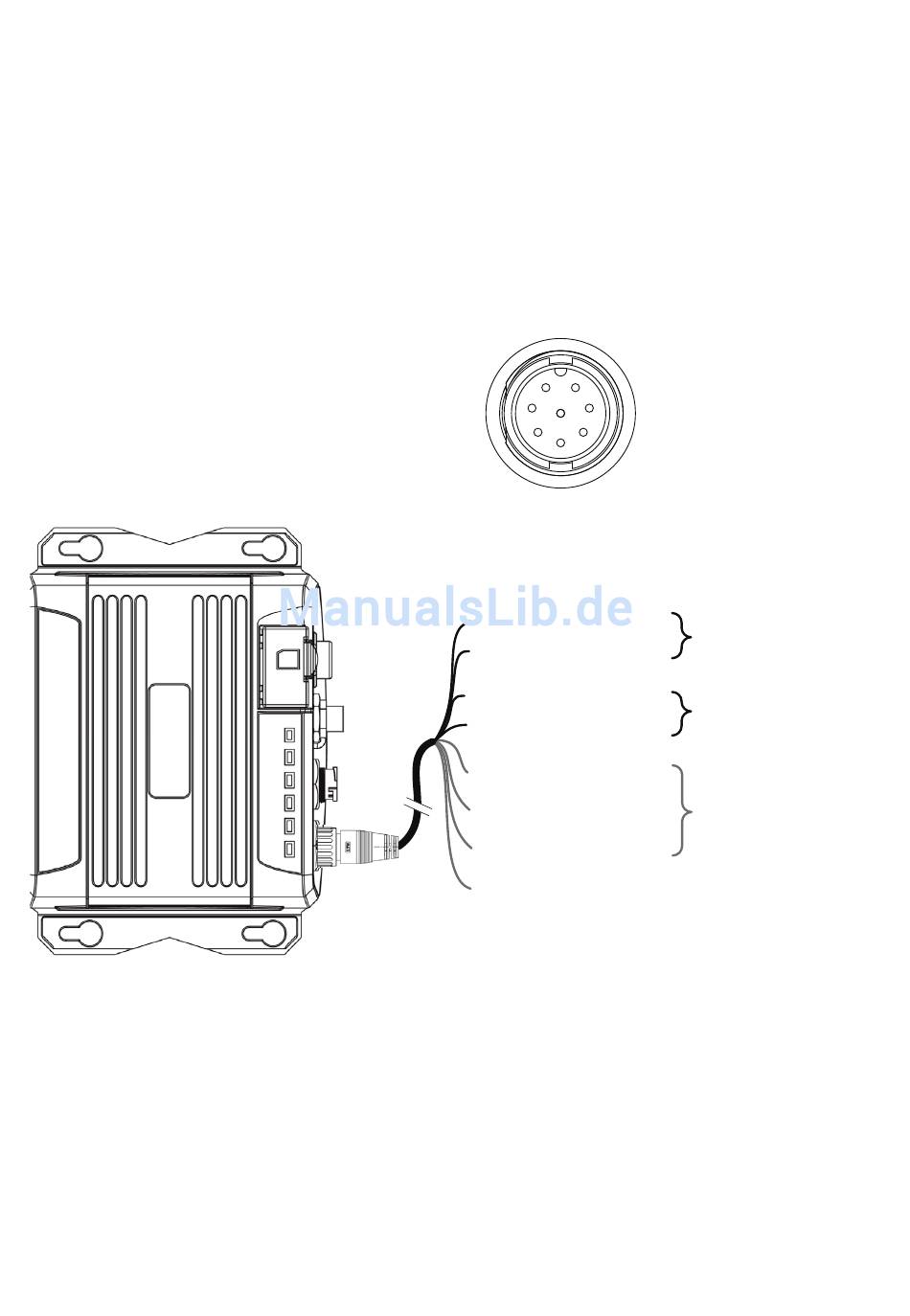

Schließen Sie den V3100 wie unten abgebildet an die Stromquelle
des Schiffes an.
Das Gerät benötigt eine Stromversorgung von 12 V oder 24 V (9,6
bis 31,2 V), die in der Lage ist, einen Spitzenstrom von 2 A bei 12 V
DC zu liefern. Verwenden Sie immer mindestens eine 3-A-Siche-
rungstafel vor dem direkten Anschluss an die Batterie oder Strom-
versorgung. Wenn die Stromversorgung eingeschaltet ist, schaltet
sich das Gerät automatisch ein.
12pin
Die Stromkabel des V3100 sind mit Rundsteckern markiert.
Strom- und Alarmanschlüsse
Installation | Benutzerhandbuch V3100
8pin
Schwarz Strom -GND
Gelb
Strom-GND
Braun
DC 12/24 V
DC 12/24 V
Weiß
Normalerweise
Blau
offen
Rot Gemeinsam
Normalerweise
Orange
schließen
Grün Frame-GND
Stromversorgung -
Schwarzer Rundstecker
Stromversorgung +
Rot Rundstecker
Externer Alarm
