Stromanschlüsse
GO5 XSE Stromanschluss
Das Gerät wird mit 12 V Gleichstrom versorgt. Es ist gegen
Verpolung sowie Unter- und Überspannung geschützt (für einen
bestimmten Zeitraum).
Aus dem Stecker des mitgelieferten Stromkabels gehen zwei
getrennte Kabel ab. Das dickere der beiden Kabel bietet die
folgenden Funktionen:
• Stromversorgung des Systems (rote und schwarze Adern)
• Steuerung des Stromzustands für das Gerät (gelbe Ader)
1
2
3
4
5
6
Schließen Sie die rote Ader mit einer 3-A-Sicherung an (+) DC an.
Schließen Sie die schwarze Ader an (-) DC an.
Das Gerät kann über die Ein/Aus-Taste vorne am Gehäuse ein- und
ausgeschaltet werden.

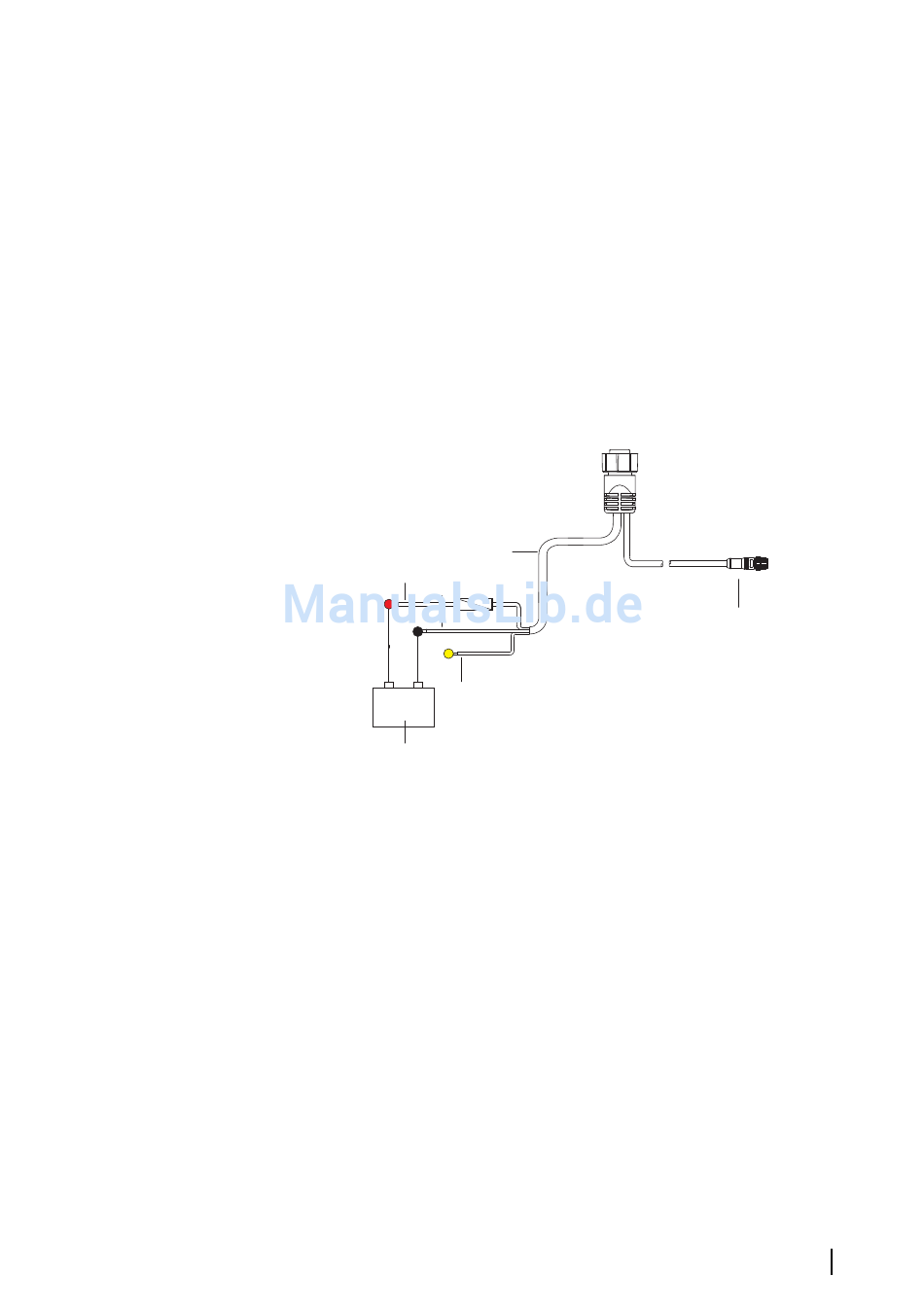

Verkabelung
www.busse-yachtshop.de | info@busse-yachtshop.de
1
2 3
+ _
4
5
Stromkabel
12-V-Plusader (rot) mit Sicherungshalter
12-V-Minusader (schwarz)
Stromsteuerungsader (gelb)
12-V-Gleichstromquelle des Schiffs
NMEA 2000-Kabel und Anschluss
