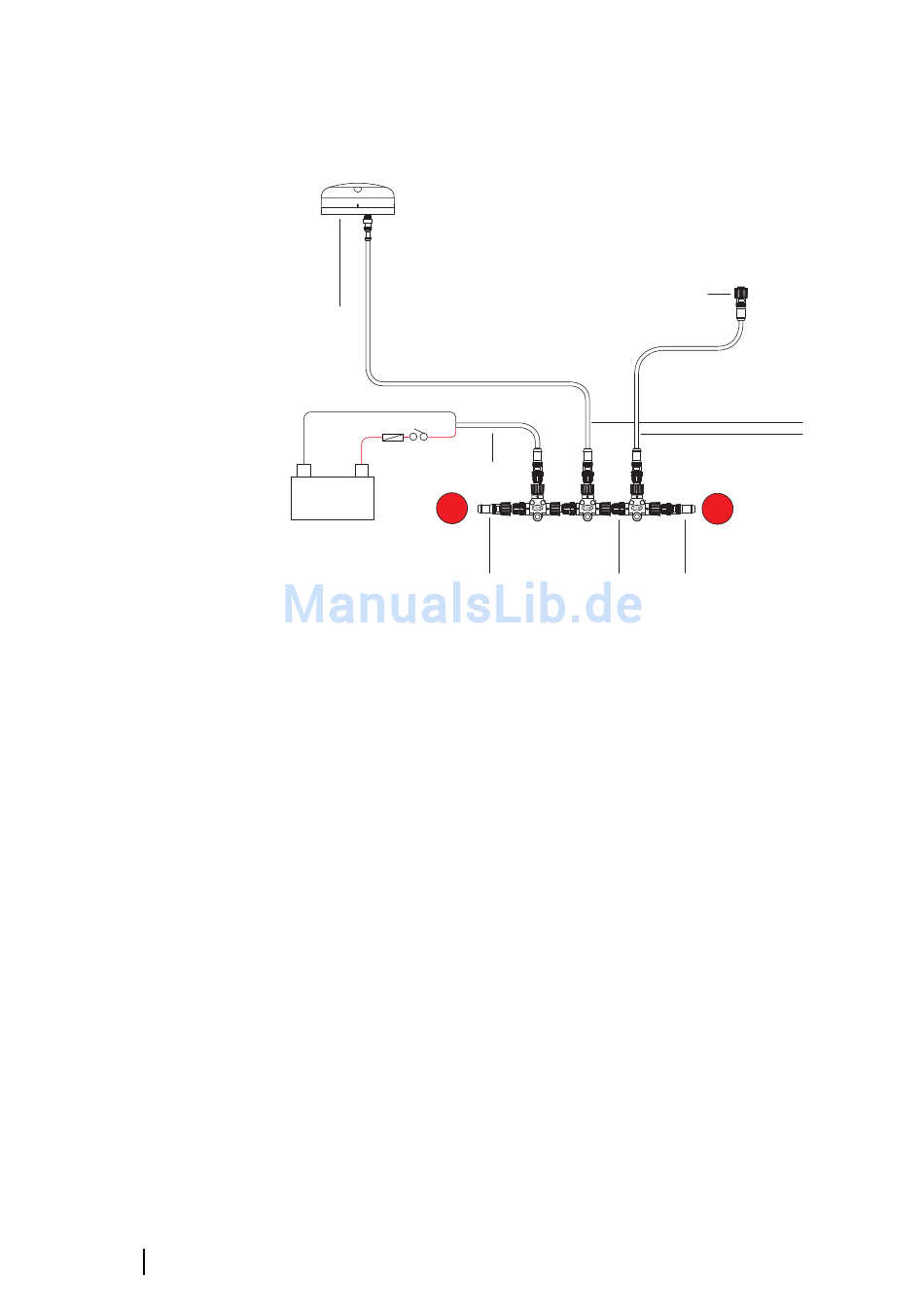

Die folgende Darstellung zeigt ein typisches kleines Netzwerk. Das
Backbone besteht aus direkt miteinander verbundenen T-
Steckverbindern.
1
_
+
12 V DC
1
NMEA 2000-Gerät
2
Steckverbinder zum Gerät
3
Verbindungskabel, sollte nicht länger als 6 m sein
4
Abschlüsse
5
Backbone
6
Stromkabel

CZone-Verbindung zu NMEA 2000

Wenn eine Schnittstelle zum C-Zone-Netzwerk besteht, wird die
Nutzung einer BEP-Netzwerkschnittstellenbrücke empfohlen, um
die beiden Netzwerk-Backbones miteinander zu verbinden.
Die Brücke zwischen CZone und NMEA 2000 isoliert die
Stromversorgung der beiden Netzwerke, erlaubt jedoch den
beiderseitigen freien Datenaustausch.
Die Schnittstellenbrücke kann auch als Erweiterung des NMEA 2000-
Netzwerks verwendet werden, wenn die maximale Anzahl der
Knoten (Knoten = alle mit dem Netzwerk verbundenen Geräte) im
Verkabelung | GO XSE Installationshandbuch
6
T
4 5
2
3
T
4
