- Seite 1 HANDBUCH IS20 Combi Instrument 20222782 / A Sw.1.1 Deutsch www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
- Seite 2 © 2007 by Navico Egersund AS Über dieses Handbuch Dieses Handbuch dient als Nachschlagewerk für die korrekte Installation und Bedienung des Simrad IS20 Combi Instruments. Dieses Handbuch beinhaltet nicht die Installations- und Bedienungsanleitung für die Sensoren, die an das System angeschlossen werden können.
-
Seite 3: Inhaltsverzeichnis
4 Die Voreinstellungen verändern....23 4.1 Allgemein..........23 4.2 Einstellen der Dämpfungs-Faktoren ..23 4.3 Alarmeinstellung ........24 4.4 Aufdatieren der Datenquellen....26 4.5 Die Display-Einstellungen verändern ..28 4.6 Sprachauswahl ........30 IS20 Combi Instrument | 3 www.Busse-Yachtshop.de email: info@busse-yachtshop.de... - Seite 4 8.1 Allgemeine Wartung ....... 55 8.2 Service-Information ....... 55 8.3 Zurücksetzen des Instrumenten-systems... 56 8.4 Instrumenten-Informationen anzeigen ..57 9 Ersatzteile..........59 9.1 Ersatzteile und Zubehör ......59 9.2 SimNet-Kabel und Zubehör...... 60 4 | IS20 Combi Instrument www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
- Seite 5 10 Technische Daten........61 10.1 Technische Daten ......... 61 10.2 Abmessungen ........62 10.3 Menüdiagramm ........63 IS20 Combi Instrument | 5 www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
- Seite 6 Leerseite 6 | IS20 Combi Instrument www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
-
Seite 7: Einleitung

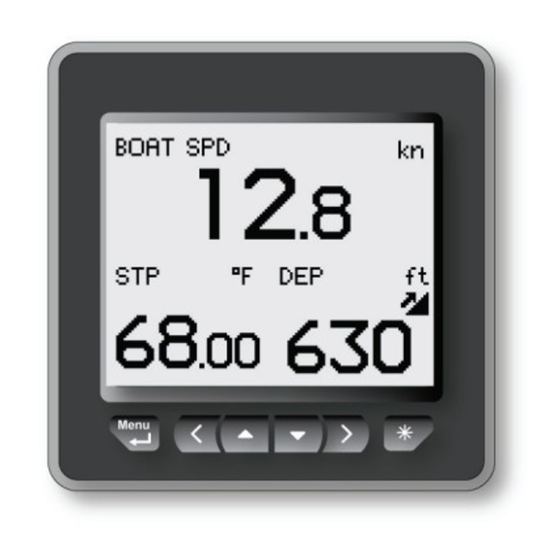

1 Einleitung 1.1 Allgemeine Informationen Das IS20 Combi ist ein Instrument, das Geschwindig- keitsdaten, Tiefendaten und Temperaturdaten anzeigt, die von am System angeschlossene Sensoren/Geber gemessen werden. Sowohl der Meilenzähler, der Kurzstecken-/Tageszähler, alsauch das Regatta-Log und der Zeit- (Countdown-) Zähler sind integriert. 1.2 Instrumentenaufbau Das IS20 verfügt über ein 130 x 104 Pixel LCD. -
Seite 8: Anzeigen-Symbole
Softtasten Wenn die Basisbedienfunktionen der Tasten geändert werden, erscheinen direkt über den Tasten Softtastensymbole mit den wechselnden Funktionen. Die Softtasten-Symbole sind illustrativ, und sie werden unter den Funktionen beschrieben, wie diese in diesem Handbuch erscheinen. Die folgenden allgemeinen Softtasten-Symbole werden verwendet: Abbrechen 1.3 Anzeigen-Symbole Die folgenden Symbole warden bei der Tiefenanzeige... - Seite 9 IS20 Combi, Basis-System IS20 Combi, Basis-System mit 2 Sensoren Einleitung | 9 www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
- Seite 10 IS20 Erweitertes System 10 | Einleitung www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
-
Seite 11: Bedienung
2 Bedienung Es ist notwendig, den Inhalt in diesem Kapitel zu lesen und zu verstehen. In den weiteren Beschreibungen und Abbildungen in diesem Handbuch wird davon ausge- gangen, dass der Benutzer mit der Tastenbedienung sowie mit dem Navigieren in den einzelnen Menüs vertraut ist! 2.1 Einschalten des IS20 Das IS20 verfügt über keine Einschalttaste und ist so- lange eingeschaltet, wie die Stromversorgung vorhanden... -
Seite 12: Hintergrundbeleuchtung
2.2 Hintergrundbeleuchtung Die Display-Hintergrundbeleuchtung kann zu jeder Zeit verändert werden. Drücken Sie die Beleuchtungstaste. − Das Beleuchtungsstufen- Fenster erscheint nun über der derzeigen Anzeige. Drücken Sie eine der Tasten, wie unten beschrieben, um die Display-Beleuchung zu ändern: a Die Beleuchtungs-Taste drücken, um die Beleuchtung um eine Stufe zu erhöhen. -
Seite 13: Die Datenseiten Durchblättern
2.3 Die Datenseiten durchblättern Das IS20 Combi ist vor-konfiguriert mit 4 Instrumenten- seiten. Die Datenseiten können mit Hilfe der beiden Pfeil-Tasten durchblättert werden. Standardseite beim ersten Einschalten Bedienung | 13 www.Busse-Yachtshop.de email: info@busse-yachtshop.de... -
Seite 14: Bedienung Des Menüsystems
2.4 Bedienung des Menüsystems Alle Funktionen und Einstellungen des IS20 sind vom Menüsystem aus durch Drücken der Menu/ Enter Taste verfügbar. Vom Hauptmenü aus können weitere Untermenüs aufgerufen und verschiedene Einstellungen vorgenommen werden. Die eingestellten Werte werden in den meisten Fällen auf der rechten Bildschirmseite angezeigt, diese können aber auch in einem Pop-Up-Fenster erscheinen. -
Seite 15: Menüfenster
Wenn die Grundbedieneigenschaf- ten einer Taste geändert werden, erscheint direkt über der Taste ein Softtasten-Symbol, das auf die geänderte Funktion hinweist. Menüfenster In diesem Handbuch werden die ersten Schritte in der Menü- bedienung veranschaulicht, indem die Menüfenstern über- lappt dargestellt werden. Wenn genauere Angaben zu einem Menüpunkt erforder- lich bzw. -
Seite 16: Sperren Und Entriegeln Der Tasten
2.5 Sperren und Entriegeln der Tasten Die IS20 Tasten können blockiert werden, um eine unbe- absichtigte Bedienung zu vermeiden. Die Tastensperre wird durch gleichzeitiges Drücken von Menu/Enter und der Beleuchtungs-Taste aktiviert. Ein gesperrtes Instrument ist mit einem Schloss-Symbol oben links im Display versehen. Wenn die Tasten gesperrt sind, erscheint bei jedem Tasten- druck dieser Taste ein Pop-Up-... -
Seite 17: Log/Timer Funktionen
3 Log/Timer Funktionen 3.1 Die Timer-Funktion Die Timer-Funktion wird genutzt, um die Zeit und die Distanz nach dem Regattastart zu messen. Wenn die Timer-Seite aufgerufen wurde, werden alle Basis- Funktionen durch die, auf den Softtasten angezeigten Funk- tionen, ersetzt. Die Softtasten-Funktionen werden auf den nächsten Seiten genauer beschrieben. -
Seite 18: Der Countdown-Zähler Piept
Regatta-Timer starten Wenn der Regatta-Timer gestartet wird, ertönt ein kurzer Piepton. Der Regatta-Timer läuft weiter, bis die Stop-Softtaste gedrückt wird auch dann, wenn die Regatta-Timer-Seite durch eine andere Seite ersetzt wird! Wenn der Zähler Null erreicht, loggt das Regatta-Log die Entfernung ein. Die Synchronize Softtaste ver- schwindet, und die Timer-Funktion arbeitet nun als Regatta-Timer! -
Seite 19: Stoppen Und Erneutes Starten Des Timers
Stoppen und erneutes Starten des Timers Der Timer wird durch Drücken der Stop-Softtaste ge- stoppt. − Der Timer hört auf zu messen, und die Softtasten ändern den Status. Zum erneuten Starten des Regatta-Timers von der ge- stoppten Zeit aus, die Start-Softtaste drücken. Der Regatta-Timer und das Regatta-Log können beim Rauf- bzw. -
Seite 20: Trip Log
Das Diplay “einfrieren” Das Timer-Display kann zu jeder Zeit, während der Timer läuft, “eingefroren” werden. Während das Display “eingefroren” ist, zählt der Timer im Hintergrund weiter. Das Timer-Display durch Drücken der Freeze-Softtaste “einfrieren”. − Die Freeze-Softtaste erscheint, wenn sie gedrückt wird. -
Seite 21: Geschwindigkeits-Log
3.3 Geschwindigkeits-Log Im Geschwindigkeits-Log können folgende Daten einge- sehen werden: − Aktuelle Geschwindigkeit − Max.- und Durchschnitts- geschwindigkeit seit das Geschwindigkeits-Log zurückgesetzt wurde Die Geschwindigkeitsberechnung wird durch Drücken der Reset-Softtaste manuell auf Null gesetzt. Log/Timer Funktionen | 21 www.Busse-Yachtshop.de email: info@busse-yachtshop.de... - Seite 22 Leerseite 22 | Log/Timer Funktionen www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
-
Seite 23: Die Voreinstellungen Verändern
4 Die Voreinstellungen verändern 4.1 Allgemein Die Werkseinstellungen können alle vom Hauptmenü aus unter Einstellungen verändert werden. Eine Aufdatierung der Einstellungen hat einen Einfluss auf alle Instrumente der SimNet-Gruppe. Siehe hierzu auch Verändern der SimNet-Gruppen-einstellung, Seite 4.2 Einstellen der Dämpfungs- Faktoren Die Dämpfungs-Faktoren bestimmen, wie schnell das Display auf Veränderungen reagiert. -
Seite 24: Alarmeinstellung
4.3 Alarmeinstellung Das IS20 kann so eingestellt werden, dass ein Alarm ertönt, wenn Schiffs- oder Umgebungsparameter einen bestimmten Wert überschreiten. Die Alarmüberwachung kann deaktiviert werden, wenn der Wert auf “Off” (Aus) eingestellt wird. Schiffsgeschwindigkeitsalarm Wird ausgelöst, wenn die Schiffsgeschwindigkeit sich außerhalb eines ausgewählten Wertes befindet. - Seite 25 Tiefenalarm Der Tiefenalarm kann für Tief- und Flachwassergrenzen eingestellt werden. Ein Ankeralarm kann aktiviert werden, um zu warnen, wenn das Schiff driftet. Der Alarm ertönt, wenn innerhalb von 40 Sekunden ein Tiefenunterschied von 2-3 Metern vorhanden ist. Der Ankeralarm sollte deaktiviert werden, wenn das Schiff sich nicht vor Anker befindet! Änderung pro Vor-...
-
Seite 26: Aufdatieren Der Datenquellen
4.4 Aufdatieren der Datenquellen Eine Datenquelle kann ein Sensor oder ein Gerät sein, das an SimNet angeschlossen ist und Informationen und Befehle an andere SimNet-Geräte übermittelt. Die Datenquellen werden normalerweise beim ersten Ein- schalten konfiguriert. Diese sollten nur dann aufdatiert werden, wenn eine neue Quelle hinzugefügt wird, eine Quelle fehlt (Sensor-Fehler), oder wenn eine Quelle ein- bzw. - Seite 27 Manuelle Quellenauswahl Wenn mehr als eine Quelle für jeden Datenquellenpunkt verfügbar ist, kann die bevorzugte Datenquelle auch manuell ausgewählt werden. Das unten aufgeführte Beispiel zeigt, wie die Kompass- datenquelle manuell geändert werden kann. Die Positions-Quelle liefert die Geschwindigkeit über Grund (SOG). Wählen Sie die gewünschte Datenquelle und bestätigen Sie Ihre Auswahl mit der OK Softtaste.
-
Seite 28: Die Display-Einstellungen Verändern
4.5 Die Display-Einstellungen verändern Um die Ablesbarkeit der Daten auf dem Bildschirm bei verschiedenen Lichtverhältnissen zu optimieren, können für das Display 4 verschiedene Einstellungen vorgenom- men werden: − Display-Kontrast − Display-Hintergrund − Beleuchtungsfarbe − Beleuchtungsstufe Der Display-Hintergrund sowie die Beleuchtung sind in Tag- und Nachtansicht Profileinstellungen gruppiert, dies ermöglicht einen schnellen Wechsel zwischen den Einstellungen durch Drücken der Licht-Taste. -
Seite 29: Tag- Und Nachtansicht
Tag- und Nachtansicht Mit den Tag- und Nachtansichten können die Display- Hintergrundbeleuchtung, die Beleuchtungsfarbe und die Beleuchtungsstufe des Displays und der Tasten geregelt werden. Änderung Einstellung Bereich Voreinstellung pro Stufe Beleuchtungsstufe 9 – Aus Weiss (Tag) Weiss/ Beleuchtungsfarbe Rot (Nacht) Umkehranzeige Ja/Nein Nein... -
Seite 30: Sprachauswahl
4.6 Sprachauswahl Die Sprache wird eingestellt, wenn das Gerät zum ersten Mal eingeschaltet wird. Siehe hierzu auch Erstes Einschalten, Seite 49. Die Menüsprache kann jedoch zu jeder Zeit verändert werden. Folgende Sprachen stehen zur Auswahl: − Deutsch (German) − English (Englisch) −... -
Seite 31: Die Masseinheiten Verändern
4.7 Die Masseinheiten verändern Parameter Auswahl Voreinstellung − kn Schiffs- geschwindigkeit − km/h − mph − nm Entfernung − mi − km − m Tiefe − ft − °C Temperatur °F − °F 4.8 Verändern der SimNet-Gruppen- einstellung Die SimNet-Gruppen werden normalerweise während der Installation konfiguriert. -
Seite 32: Simnet-Gruppen-Funktion
Funktionswechsel oder die Aufdatierung eines Gerätes dieser Gruppe denselben Effekt für die gesamte Gruppe. Die unten aufgeführte Tabelle zeigt die verfügbaren SimNet-Gruppen. Funktion Gruppe Voreinstellung Display Simrad, Keine, 1-6 Simrad Quellen Simrad, Keine Simrad Geräte Simrad, Keine, 1-6 Simrad... - Seite 33 SPRACHE = FLYBRIDGE NONE DISPLAY = 1 DÃMPFUNG = 1 COCKPIT DISPLAY = 2 Die Voreinstellungen verändern | 33 Die Voreinstellungen verändern | 33 www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
- Seite 34 Leerseite 34 | Die Voreinstellungen verändern www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
-
Seite 35: Is20 Alarmsystem
5 IS20 Alarmsystem 5.1 Alarmanzeige Das Alarmsystem des IS20 Combi wird aktiviert, wenn eine Alarmeinstellung überschritten wird. Siehe hierzu auch Alarmeinstellung, Seite 24. Wenn eine Alarmsituation auftritt, dann erscheint eine Warnmitteilung, und es ertönt ein akustischer Alarm. Die verschiedenen Alarmanzeigen sind in der Tabelle unten aufge- führt. -
Seite 36: Einen Alarm Bestätigen
5.2 Einen Alarm bestätigen Durch Drücken einer beliebigen Taste wird ein Alarm bestätigit. Die Alarmmitteilung erlischt nun (Text, Beleuchtung und Alarmton), von allen Geräten, die derselben Alarmgruppe angehören. Siehe hierzu auch SimNet-Gruppen-Funktion, Seite 32. Solange die Alarmsituation vorhanden ist, erscheint eine Alarmerinnerung in Intervallen. - Seite 37 Eine Beschreibung der verfügbaren Codes befindet sich in der folgenden Liste. Alarm ID Alarm Flachwasseralarm Tiefenalarm Ankeralarm Windveränderungsalarm Wahre Windgeschwindigkeit ist zu hoch Wahre Windgeschwindigkeit ist zu niedrig Schiffsgeschwindigkeit ist zu niedrig Spannung ist zu hoch Spannung ist zu niedrig Keine Tiefendaten Keine Winddaten Keine Navigationsdaten...
- Seite 38 Leerseite 38 | IS20 Alarmsystem www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
-
Seite 39: Installation
6 Installation 6.1 Einbauort des Gerätes Der Einbauort des IS20 sollte unter Berücksichtung der Umgebung, des Temperaturbereiches und der Kabellänge ausgewählt werden. Siehe hierzu auch Seite 61. Vermeiden Sie einen Einbauort, an dem das Gerät der direkten Sonneneinstrahlung ausgesetzt ist, da dies die Lebensdauer des Gerätes verkürzen kann. -
Seite 40: Einbauhalterung
Einbauhalterung Eine Einbauhalterung für das IS20 kann optional bestellt werden. Die unten aufgeführte Abbildung zeigt die Einbaudetails für die Halterung. 40 | Installation www.Busse-Yachtshop.de email: info@busse-yachtshop.de... -
Seite 41: Kabelverbindung
6.3 Kabelverbindung Das IS20 kann angeschlossen werden an, ein SimNet- Netzwerk mit SimNet-Kabeln. SimNet Das SimNet-Kabelsystem mit sehr kleinen Steckern an beiden Enden vereinfacht die Verkabelung. Nur 10 Millimeter (3/8") Bohrungen durch die Verkleidung und das Schott sind erforderlich. Das SimNet-Zubehörprogamm beinhaltet alle notwendi- gen Zubehörteile für eine einwandfreie Installation. -
Seite 42: Simnet Stromversorgung Und Ansteuerung
Wenn Sie in Zukunft planen, Ihr SimNet-System zu erweitern, kann es von Vorteil sein, an zentralen Punkten einige zusätzliche T-Verbindungsstücke einzufügen. Die T-Verbindungsstücke ermöglichen es Ihnen, einfach auf das System zuzugreifen und neue Geräte über ein Steig- kabel anzuschließen. Die Anschlüsse sind gemäß IP66 wasserdicht, wenn Sie ordnungsgemäß... - Seite 43 SimNet-Netzwerk, kleines System Installation | 43 www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
- Seite 44 SimNet-Netzwerk, mittleres System 44 | Installation www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
- Seite 45 SimNet-Netzwerk, erweitertes System Installation | 45 www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
-
Seite 46: Is20 An Ein Nmea2000-Netzwerk Anschließen
1. Die maximale Gesamtlänge der SimNet-Kabel beträgt 150 m. 2. Die Steigkabel dürfen nicht länger als 6 m lang sein, und die Gesamtlänge der Steigkabel darf 60 m nicht überschreiten. 3. Mehrere Instrumente können nur hintereinander, aber nicht in einer Fall-Leitung angeschlossen werden. -
Seite 47: Demo-Modus
6.4 Demo-Modus Das IS20 verfügt über einen für Demonstrationszwecke nützlichen Demo-Modus. Der aktivierte Demo-Modus wird durch einen blinkenden DEMO Text oben rechts im Display angezeigt. Der Demo-Modus wird, wie in der Abbildung oben ange- zeigt, deaktiviert. Bei mehreren angeschlossenen IS20 Instrumenten sollten alle anfänglich auf DEMO-Modus eingestellt werden! Installation | 47 www.Busse-Yachtshop.de... - Seite 48 Leerseite 48 | Installation www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
-
Seite 49: Konfiguration
7 Konfiguration 7.1 Erstes Einschalten Wenn das IS20 zum ersten Mal eingeschaltet wird, läuft eine automatische Startsequenz mit folgenden Angaben: − Produktname, Software-Version, Freigabedatum − Sprachauswahl − Automatische Datenquellenauswahl Drücken Sie die Menu/Enter-Taste, wenn der Startvor- gang beendet ist. Im Display erscheint nun die voreinge- stellte Geschwindigkeits-/ Tiefen-/ Temperatur-Seite. -
Seite 50: Kalibrierung
7.2 Kalibrierung Nach Installation müssen bestimmte Funktionen im System kalibriert werden, um sich der physikalischen Position und der Art der installierten Sensoren anzu- passen. Sämtliche Kalibrierungen werden vom KALIBRIERUNG Untermenü aus ausgeführt. Schiffsgeschwindigkeit Die Rumpfform oder der Einbauort des Geschwindigkeits- sensors können zu ungenauen Geschwindigkeitsangaben führen, und eine Kalibrierung ist notwendig um sicher- zustellen, dass korrekte Geschwindigkeits- und Log-... -
Seite 51: Kalibrierung Von Geschwindigkeit Über Grund
Kalibrierung von Geschwindigkeit über Grund Bei einem, an das System angeschlossenen GPS, kann die Geschwindigkeit automatisch identisch mit dem Geschwindigkeit-über-Grund-Wert eingestellt werden. Diese Einstellung sollte bei ruhiger See vorgenommen werden, wo keine Beeinflussungen durch Wind und Gezeiten auftreten können. 1. Das Schiff auf Fahrtgeschwindigkeit bringen (über 5 Knoten) 2. - Seite 52 Tiefe Der voreingestellte Wert für die Tiefenabweichung beträgt 0.0, dieser zeigt die Tiefe vom Geber zum Meeresboden an (b). Siehe hierzu auch die u. a. Abbildung. Der Wert sollte erhöht bzw. verringert werden abhängig davon, ob der Tiefenmesswert von der Wasseroberfläche oder vom Kiel aus gemessen werden soll: −...
- Seite 53 Das Symbol vor dem Tiefenmesswert verändert sich, um anzuzeigen, dass die Tiefe gemessen wird vom/von: Kiel oder der Wasseroberfläche Vor- Mass- Bereich Änderung pro Stufe einstellung einheit -10 - +10 m, ft Konfiguration | 53 www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
-
Seite 54: Simnet-Gruppen
7.3 SimNet-Gruppen Die SimNet-Gruppenfunktion wird benutzt, um global alle Parametereinstellungen in Gruppen von Geräten zu bedienen. Diese Funktion wird auf größeren Schiffen genutzt, wo viele Geräte über ein SimNet-Netzwerk ange- schlossen sind. Durch Zuordnen mehrerer Geräte in die gleiche Gruppe, hat eine Parameterveränderung bei einem Gerät dieser Gruppe denselben Einfluss auf alle Geräte dieser Gruppe. -
Seite 55: Wartung
8 Wartung 8.1 Allgemeine Wartung Die Instrumente IS20 sind "Reparaturaustauschgeräte“, und benötigen daher nur sehr begrenzt Wartungen durch den Benutzer. Wenn das Gerät gereinigt werden soll, benutzen Sie bitte nur sauberes Wasser und eine milde Seifenlösung (keine scharfen Reinigungsmittel). Es ist wichtig, auf den Einsatz von chemischen Reinigungsmitteln und Hydrocarbonaten wie Diesel, Benzin, etc. -
Seite 56: Systemdaten
Systemdaten Die Systemdatenanzeige beinhaltet Statusinformationen über die verschiedenen NMEA- Mitteilungen des Systems. 8.3 Zurücksetzen des Instrumenten- systems Mit den Reset-Optionen können die Instrumente auf die Werkseinstellungen zurückgesetzt werden. Die Installations- und Einstellungs-Verfahren müssen nach einer Zurücksetzung wiederholt werden! Zwei verschiedene Reset-Optionen stehen zur Verfügung: Lokales Reset: Das ausgewählte Instrument wird zurückgesetzt. -
Seite 57: Instrumenten-Informationen Anzeigen
8.4 Instrumenten-Informationen anzeigen Durch Auswählen des Über IS20 Menüpunktes erscheint ein Informationsfenster mit dem Instrumentenmodell, der Softwareversionsnummer (1.0), der Softwarefreigabe (04) und dem entsprechenden Datum. Das o.a. Informationsfenster ist nur ein Beispiel! Wartung | 57 www.Busse-Yachtshop.de email: info@busse-yachtshop.de... - Seite 58 Leerseite 58 | Wartung www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
-
Seite 59: Ersatzteile
9 Ersatzteile 9.1 Ersatzteile und Zubehör Teilenr. Beschreibung 22098784 IS20 Combi Instrument Einbausatz, einschließlich: − 4 Schrauben 22096630 − 4 Eckkappen 22096515 Wetterschutzabdeckung 22096820 Einbauhalterung 24006355 SimNet Verschluß-Stecker 22098495 NMEA0183 Schnittstellenkabel, 2.5 m Ersatzteile | 59 www.Busse-Yachtshop.de email: info@busse-yachtshop.de... -
Seite 60: Simnet-Kabel Und Zubehör
9.2 SimNet-Kabel und Zubehör Artikelnr. Beschreibung 24005829 0.3 m (1') SimNet-Kabel (SDC:0.3M) 24005837 2 m (6.6') SimNet-Kabel (SDC:02M) 24005845 5 m (16.6') SimNet-Kabel (SDC:05M) 24005852 10 m (33') SimNet-Kabel (SDC:10M) 24005860 SimNet T-Verbindungsstück (SDJ) (3p) 24006298 SimNet Multi-Verbindungsstück (7p) 24006306 SimNet Schott T-Stecker 24005878 SimNet Kabelmuffe... -
Seite 61: Technische Daten
10 Technische Daten 10.1 Technische Daten Gewicht: ............0,3 kg Stromverbrauch:..........1,3 W Farbe: .............. Black Display: Typ: ... Hintergrundbeleuchtetes LCD Matrix Display Auflösung:........130 x 104 Pixel Beleuchtung: (rot oder weiss):In 10 Stufen einst. Umweltverträglichkeit: Vorderseite:..........IP56 Rückseite: ..........IP43 Kompassabschlusswiderstand: … ………………………0.3 m Umgebungstemperatur: In Betrieb:.... -
Seite 62: Abmessungen
10.2 Abmessungen 114 [45.1"] Menu 114 [45.1"] 21 [8.3"] 17 [6.6"] Ø88 [34.6"] 44 [17.2"] 62 | Technische Daten www.Busse-Yachtshop.de email: info@busse-yachtshop.de... -
Seite 63: Menüdiagramm
10.3 Menüdiagramm Technische Daten | 63 www.Busse-Yachtshop.de email: info@busse-yachtshop.de... - Seite 64 Leerseite 64 | Technische Daten www.Busse-Yachtshop.de email: info@busse-yachtshop.de...
