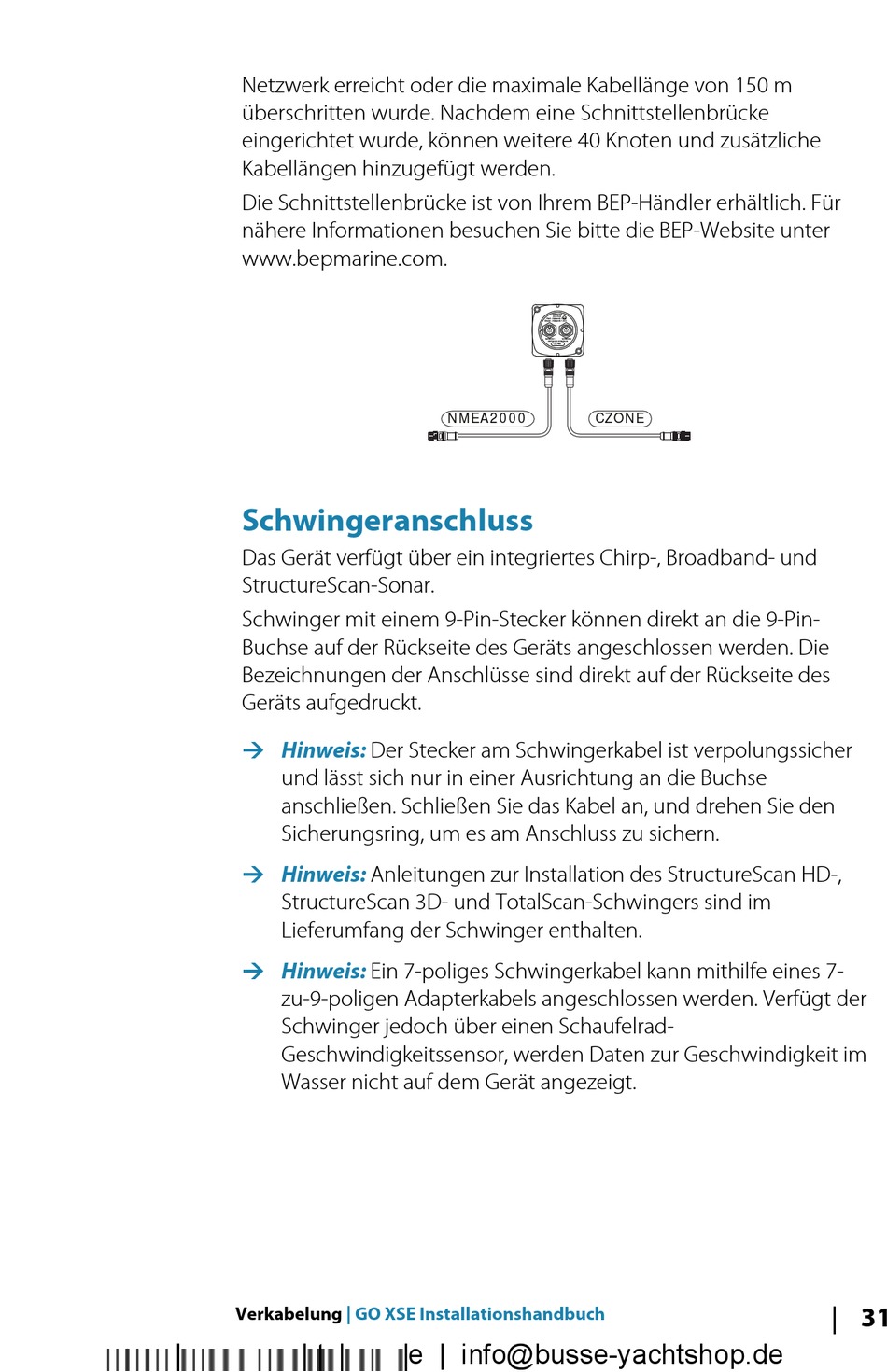

Schwingeranschluss - Simrad GO XSE Installationshandbuch

Netzwerk erreicht oder die maximale Kabellänge von 150 m
überschritten wurde. Nachdem eine Schnittstellenbrücke
eingerichtet wurde, können weitere 40 Knoten und zusätzliche
Kabellängen hinzugefügt werden.
Die Schnittstellenbrücke ist von Ihrem BEP-Händler erhältlich. Für
nähere Informationen besuchen Sie bitte die BEP-Website unter
www.bepmarine.com.

Schwingeranschluss

Das Gerät verfügt über ein integriertes Chirp-, Broadband- und
StructureScan-Sonar.
Schwinger mit einem 9-Pin-Stecker können direkt an die 9-Pin-
Buchse auf der Rückseite des Geräts angeschlossen werden. Die
Bezeichnungen der Anschlüsse sind direkt auf der Rückseite des
Geräts aufgedruckt.
Ú Hinweis:
und lässt sich nur in einer Ausrichtung an die Buchse
anschließen. Schließen Sie das Kabel an, und drehen Sie den
Sicherungsring, um es am Anschluss zu sichern.
Ú Hinweis:
StructureScan 3D- und TotalScan-Schwingers sind im
Lieferumfang der Schwinger enthalten.
Ú Hinweis:
zu-9-poligen Adapterkabels angeschlossen werden. Verfügt der
Schwinger jedoch über einen Schaufelrad-
Geschwindigkeitssensor, werden Daten zur Geschwindigkeit im
Wasser nicht auf dem Gerät angezeigt.
Verkabelung
www.busse-yachtshop.de | info@busse-yachtshop.de
NMEA2000
Der Stecker am Schwingerkabel ist verpolungssicher
Anleitungen zur Installation des StructureScan HD-,
Ein 7-poliges Schwingerkabel kann mithilfe eines 7-
| GO XSE Installationshandbuch
NETWORK
Network 1 Network 2
NETWORK INTERFACE
CZONE
CZONE
