Montering/Fig. 12

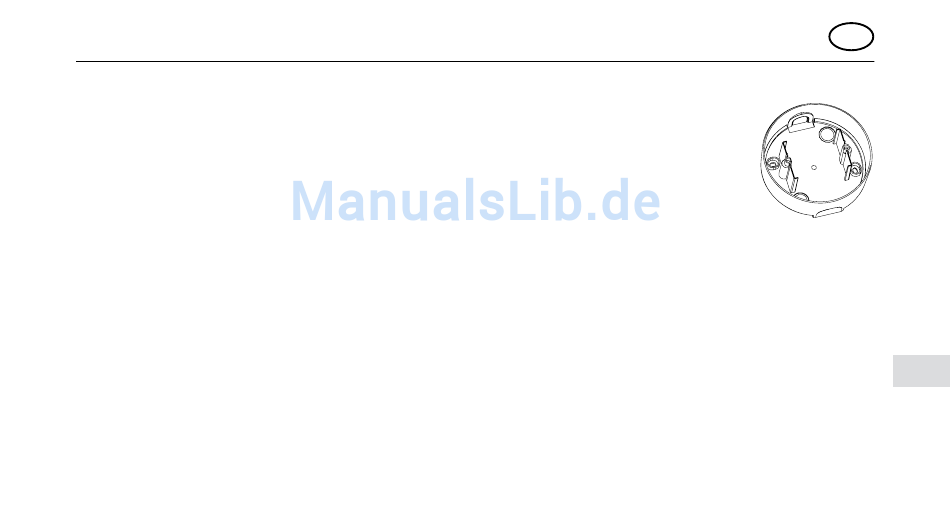

4.4 Kapsling (art.nr. 6885, Fig. 12) for utenpåliggende montering
• Fjern svekningen hvor ledningen skal føres gjennom (Pos. 1, side-
innføring, Pos. 2, i bunnen).
• Sett en nippel i gjennomføringen ved behov.
• Træ ledningen inn i kapslingen.
• Fest kapslingen ved hjelp av skruer.
• Koble til innsatsen etter ønsket koblingsskjema (se Fig. 1 - 7), og fest den
til kapslingen med de tilhørende skruene (Pos. 3).

4.5 Bruk sammen med ekstraenheter

Presensmelderen kan betjenes via ekstraenheter. Husk å ta hensyn til anmerkningene om
ledningsforlegning, maks ledningslengde, valg av bryter med sluttekontakt, osv., i
installasjons- og bruksanvisningene for de innfelte innsatsene som brukes sammen
med melderen.
4.6 Demontering av presensmelderen
• Trekk presensmelderen rett nedover fra den ytre dekkrammen på den innfelte innsatsen.
NOR
1
2
3
169
