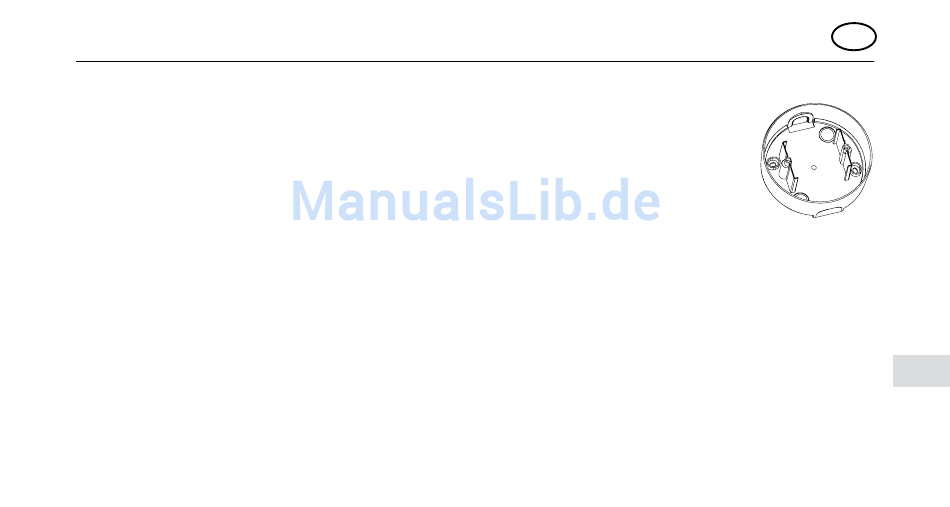

4.4 Montering med utanpåliggande dosa 6885 (Fig. 12)
• Beroende på hur ledarna ska dras, bryt ut en öppning i dosans sida
(Pos. 1) eller bottenplatta (Pos. 2).
• Sätt vid behov i en genomföring.
• Dra in ledarna i den utanpåliggande dosan.
• Fäst den utanpåliggande dosan med skruvar.
• Anslut den infällda insatsen enligt diagrammen (se Fig. 1 till 7) och sätt
den på stiftmuttrarna i den utanpåliggande dosan (Pos. 3).

4.5 Montering tillsammans med sidoapparater

Rörelsevakten kan manövreras via sidoapparater. Följ alla anvisningar för lednings-
förläggning, max ledningslängd, val av slutande knapp, etc. i anvisningarna för
respektive infällda insats.
4.6 Demontering av rörelsevakt
• Fatta rörelsevakten i kapslingens yttersta del och dra den lodrät nedåt från den infällda
insatsen.
