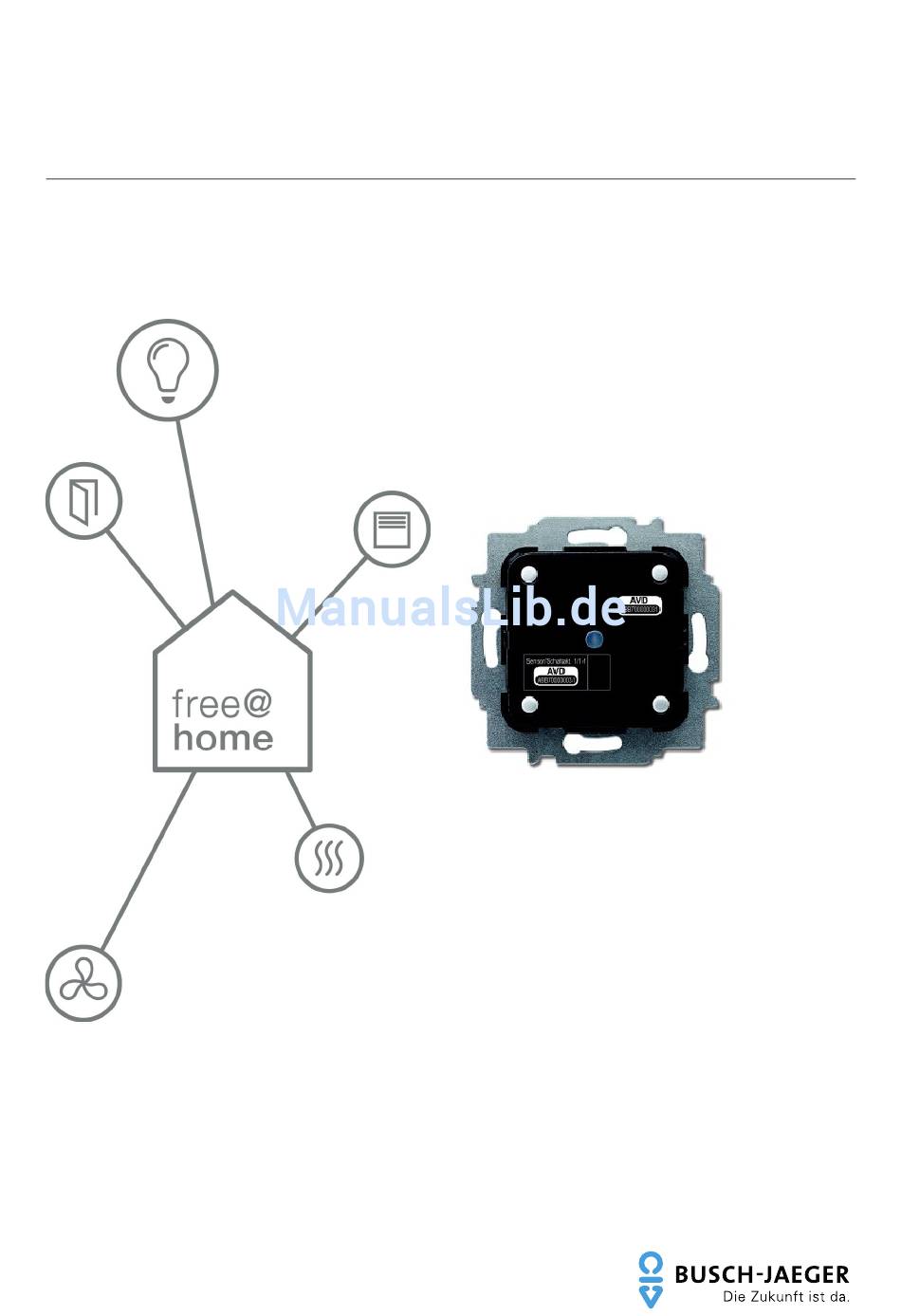

- Seite 1 1373-1-8558│03.07.2014 Technisches Handbuch Bewegungsmelder / Schaltaktor 1-fach 6215/1.1...
-
Seite 2: Inhaltsverzeichnis
® Busch-free@home Inhalt Hinweise zur Anleitung _______________________________________________________________ 3 Sicherheit __________________________________________________________________________ 4 Verwendete Symbole __________________________________________________________________ 4 Bestimmungsgemäßer Gebrauch _________________________________________________________ 5 Bestimmungswidriger Gebrauch __________________________________________________________ 5 Zielgruppe / Qualifikation des Personals ____________________________________________________ 5 Sicherheitshinweise ____________________________________________________________________ 6 Hinweise zum Umweltschutz ___________________________________________________________ 7 Produktbeschreibung ________________________________________________________________ 8 Lieferumfang _________________________________________________________________________ 8 Typenübersicht _______________________________________________________________________ 9 Funktionsübersicht ____________________________________________________________________ 9... -
Seite 3: Hinweise Zur Anleitung
Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: www.BUSCH-JAEGER.de www.busch-jaeger.de/freeathome Technisches Handbuch 1373-1-8558... -
Seite 4: Sicherheit
® Busch-free@home Sicherheit Sicherheit Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut und betriebssicher. Es wurde geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. -
Seite 5: Bestimmungsgemäßer Gebrauch
Jede Verwendung, die nicht in Kapitel 2.2 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer / Betreiber. -
Seite 6: Sicherheitshinweise
® Busch-free@home Sicherheit Sicherheitshinweise Warnung Elektrische Spannung! Lebensgefahr und Brandgefahr durch elekt- rische Spannung in Höhe von 230 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Tei- len kommt es zu einer gefährlichen Körperdurchströmung. Elektri- scher Schock, Verbrennungen oder der Tod können die Folge sein. »... -
Seite 7: Hinweise Zum Umweltschutz
® Busch-free@home Hinweise zum Umweltschutz Hinweise zum Umweltschutz Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsie- geln für die sach- und fachgerechte Entsorgung ausgestattet. Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der REACH-Verordnung (EU-Richtlinie 2002/96/EG WEEE und 2002/95/EG RoHS), (EU-REACH-Verordnung und Ge- setz zur Durchführung der Verordnung (EG) Nr.1907/2006). -
Seite 8: Produktbeschreibung
Lieferumfang Der Lieferumfang enthält nur den Unterputz-Einsatz [1] und die Abdeckung [3]. Dieser muss noch mit einem passenden Rahmen [2] komplettiert werden. Hinweis … Weitere Informationen zu den Schalterserien entnehmen Sie dem elektronischen Katalog (www.busch-jaeger-katalog.de). Technisches Handbuch 1373-1-8558 │8... -
Seite 9: Typenübersicht
® Busch-free@home Produktbeschreibung Typenübersicht Artikelnr. Produktname Sensorkanäle Aktorkanäle Schaltlast Bewegungsmelder/ 6215/1.1 1x2300W Schaltaktor 1-fach Tab.1: Typenübersicht Funktionsübersicht Die folgende Tabelle gibt eine Übersicht über die möglichen Funktionen und Anwendungen des Geräts: Symbol der Bedienoberfläche Informationen Name: Bewegungsmelder Typ: Sensor Wird bereitgestellt von: Bewegungsmelder/Schaltaktor Funktion: Sensor zur bewegungs- und helligkeitsab- hängigen Steuerung von free@home Funktionen... -
Seite 10: Geräteübersicht Bewegungsmelder/Schaltaktor 1-Fach
® Busch-free@home Produktbeschreibung Geräteübersicht Bewegungsmelder/Schaltaktor 1-fach Abb. 2: Geräteübersicht Bewegungsmelder/Schaltaktor 1-fach (ohne Abdeckung) [1] Phasenabgriff L [2] Markierung TOP [3] Klemmenleiste für Abdeckung [4] Typenschild [5] unterer Klemmenblock [6] Busanschlussklemme Abdeckung Abb. 3: Abdeckung für Bewegungsmelder/Schaltaktor 1-fach Technisches Handbuch 1373-1-8558 │10... -
Seite 11: Technische Daten
® Busch-free@home Technische Daten Technische Daten Übersicht Parameter Wert Stromversorgung 24 VDC (erfolgt über Buslinie) Busteilnehmer 1 (12mA) Anschluss Busanschlussklemme: 0,4-0,8 mm Leitungstyp J-Y(St)Y, 2x2x0,8 mm Abisolierung 6-7 mm Maximallast 10 Ax 230V ~, 50 / 60 Hz; Geschaltete Lastleitung Schraubklemmen: 2x2,5 mm starr;... -
Seite 12: Abmessungen
® Busch-free@home Technische Daten Abmessungen Hinweis… Alle Maßangaben in mm. 13,1 31,5 Abb. 4: Abmessungen Anschlussbilder 10 A Abb. 5: Elektrischer Anschluss Erfassungsbereich ca. 14˚ ca. 5˚ Abb. 6: Erfassungsbereich [1] Montagehöhen / Erfassungsebenen; [2] Erfassungsbereich (0 °C – + 36 °C); [3] Horizontale Einengung des Erfassungsbereichs durch Abkleben Technisches Handbuch 1373-1-8558 │12... -
Seite 13: Montage
® Busch-free@home Montage Montage Planungshinweise Hinweis… Planungs- und Anwendungshinweise für das System können dem Systemhandbuch für free@home entnommen werden. Dieses kann über www.busch-jaeger.de/freeathome heruntergeladen werden. Sicherheitshinweise zur Montage > 10 mm Abb. 7: SELV-Stromkreise [1] Busleitung [2] Unterputz-Montagedose [3] Geräteeinsatz... -
Seite 14: Montage / Einbau
® Busch-free@home Montage Warnung – Lebensgefahr durch elektrische Spannung Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder Tod sind die Folge. Unsachgemäß ausgeführte Arbeiten an elektrischen Anlagen gefährden das eigene Leben und das des Benutzers. Weiterhin können Brände und schwere Sachschäden entstehen. - Seite 15 ® Busch-free@home Montage » Verbinden Sie die free@home Busleitung mit der Busanschlussklemme [1]. Achten Sie auf korrekte Polarität! » Schließen Sie die 230 V-Zuleitung am unteren Klemmenblock [2] an. Beachten Sie die Anschlussbilder in Kapitel 5.4. » Setzen Sie das Gerät in die Unterputzdose ein und schrauben Sie es fest.
-
Seite 16: Inbetriebnahme
® Busch-free@home Inbetriebnahme Inbetriebnahme Die Inbetriebnahme erfolgt über die webbasierte Oberfläche des System Access Point. Der System Access Point stellt die Verbindung zwischen den free@home- Teilnehmern und dem Smartphone, Tablet oder PC her. Über ihn werden die Teilnehmer während der Inbetriebnahme identifiziert und programmiert. Geräte, die physikalisch am free@home-Bus angeschlossen sind, melden sich automatisch am System Access Point an. -
Seite 17: Gerät Hinzufügen
® Busch-free@home Inbetriebnahme 7.1.1 Gerät hinzufügen Abb. 8: Gerät hinzufügen » Wählen Sie aus der Leiste „Gerät hinzufügen“ die gewünschte Anwendung aus und ziehen Sie sie per Drag&Drop auf den Grundriss in der Arbeitsflä- che. ZUORDNUNG BEWEGUNGSMELDERSENSOR Abb. 9: Zuordnung Es wird automatisch ein Popup-Fenster geöffnet, in dem alle Geräte aufgelis- tet werden, die zur gewählten Anwendung passen. - Seite 18 ® Busch-free@home Inbetriebnahme Identifikation über Seriennummer Bewegungsmelder/Schaltaktor 1-fach Bewegungsmelder/Schaltaktor UP-Bewegungsm. WZ ABB700000005 Abb. 10: Identifikation über Seriennummer Vergleichen Sie die 3-stellige Kurznummer des Identlabels, welches auf dem » Geräteplan aufgeklebt sein sollte, mit den Nummern in der Liste und identifi- zieren Sie so das gesuchte Gerät und ggf.
- Seite 19 ® Busch-free@home Inbetriebnahme Namen vergeben Bewegungsmelder/Schaltaktor 1-fach Bewegungsmelder/Schaltaktor 1-fach Abb. 12: Namen vergeben » Geben Sie einen leicht verständlichen Namen ein, unter dem die Anwendung später angezeigt werden soll (z.B. „Bewegungsmelder Wohnzimmer“). » Betätigen Sie den Haken unten rechts, um Ihre Eingaben zu übernehmen. Hinweis…...
-
Seite 20: Einstellmöglichkeiten Pro Kanal
® Busch-free@home Inbetriebnahme Einstellmöglichkeiten pro Kanal Für jeden Kanal können allgemeine Einstellungen und spezielle Parameterein- stellungen vorgenommen werden. Die Einstellungen erfolgen über die Zuordnungsfunktion der web- basierten Bedienoberfläche des System Access Point. Gerät auswählen Abb. 13: Gerät auswählen » Wählen Sie das Gerätesymbol [1] im Grundriss der Arbeitsansicht aus. Es werden alle Einstellmöglichkeiten für den jeweiligen Kanal in der Listen- ansicht [2] angezeigt. -
Seite 21: Einstellungen Bewegungsmelder/Schaltaktor 1-Fach
® Busch-free@home Inbetriebnahme 7.2.1 Einstellungen Bewegungsmelder/Schaltaktor 1-fach Aktoreinstellungen [1] Änderung des Namens [2] Löschen des Kanals über ‚X‘ [3] Schalten des Aktors über Schaltfläche [4] Auswahl eines anderen Symbols [5] Einstellung der Nachlaufzeit in Sekunden Über die Schaltflächen -/+ kann festgelegt werden wie lange z.B. -
Seite 22: Verknüpfungen Vornehmen
® Busch-free@home Inbetriebnahme Verknüpfungen vornehmen Die über die Zuordnungsfunktion angelegten Bewegungsmelder/ Schaltaktoreinheiten können nun miteinander verknüpft werden. Die Verknüpfung erfolgt über die Verknüpfungsfunktion der web- basierten Bedienoberfläche des System Access Point. Hinweis… Bei vorprogrammierten Geräten (Schaltaktoreinheiten) wird automa- tisch eine Verknüpfung zwischen Aktor und Sensor erstellt, da diese in einem Gerät vereint sind. - Seite 23 ® Busch-free@home Inbetriebnahme Aktor mit einem weiteren Sensor verbinden Abb. 15: Aktor und Sensor verbinden » Um den Aktor mit einem weiteren Sensor zu verbinden, klicken Sie erst auf den zweiten gewünschten Sensor [1] der den Aktor bedienen soll und dann auf den Aktor [2].
-
Seite 24: Updatemöglichkeiten
® Busch-free@home Updatemöglichkeiten Updatemöglichkeiten Ein Firmware-Update erfolgt über die webbasierte Bedienoberfläche des System Access Point. Technisches Handbuch 1373-1-8558 │24... -
Seite 25: Bedienung
® Busch-free@home Bedienung Bedienung Die Geräte reagieren auf sich bewegende Körperwärme und schalten Beleuch- tungen ein. Sie sind entsprechend vorkonfiguriert. Eine aktive Handlung des Nutzers ist demnach nicht notwendig. Technisches Handbuch 1373-1-8558 │25... -
Seite 26: Wartung
® Busch-free@home Wartung Wartung Das Gerät ist wartungsfrei. Bei Schäden (z. B. durch Transport, Lagerung) dürfen keine Reparaturen vorgenommen werden. Beim Öffnen des Geräts erlischt der Gewährleistungsanspruch! Die Zugänglichkeit des Geräts zum Betreiben, Prüfen, Besichtigen, Warten und Reparieren muss sichergestellt sein (gem. DIN VDE 0100-520). 10.1 Reinigung Verschmutzte Geräte können mit einem trockenen Tuch gereinigt werden. - Seite 27 ® Busch-free@home Ein Unternehmen der ABB-Gruppe Hinweis Technische Änderungen sowie Busch-Jaeger Elektro GmbH Inhaltsänderungen dieses Doku- Postfach ments behalten wir uns jederzeit 58505 Lüdenscheid ohne Vorankündigung vor. Bei Bestellungen gelten die verein- Freisenbergstraße 2 barten detaillierten Angaben. ABB 58513 Lüdenscheid übernimmt keinerlei Verantwortung...
