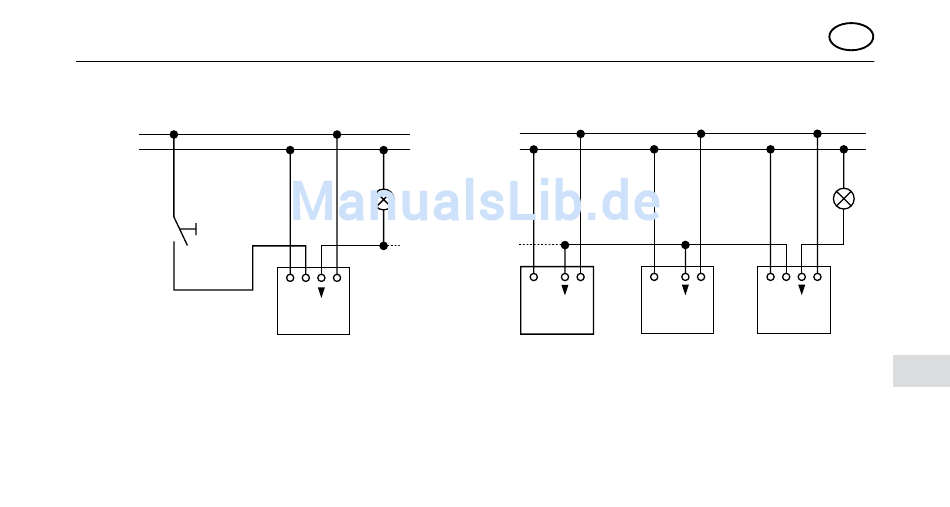

Fig. 1/Fig. 2
Combinatie met de universele relaissokkel
6401U-102
L1
N
impulsdrukker
met
maakcontact
AANWIJZING
Bij verlichte toetsen kunnen uitsluitend
impulsdrukkers met afzonderlijke N-aan-
sluiting worden gebruikt. Een contact-
parallelle verlichting is niet toegestaan!
L
N 1
6401U-102
Combinatie met de nevenposten 6805U
(parallelschakeling master/slave)
L1
N
L
N N
6805U 6805 U
NL
L L
N 1
6401U-102
