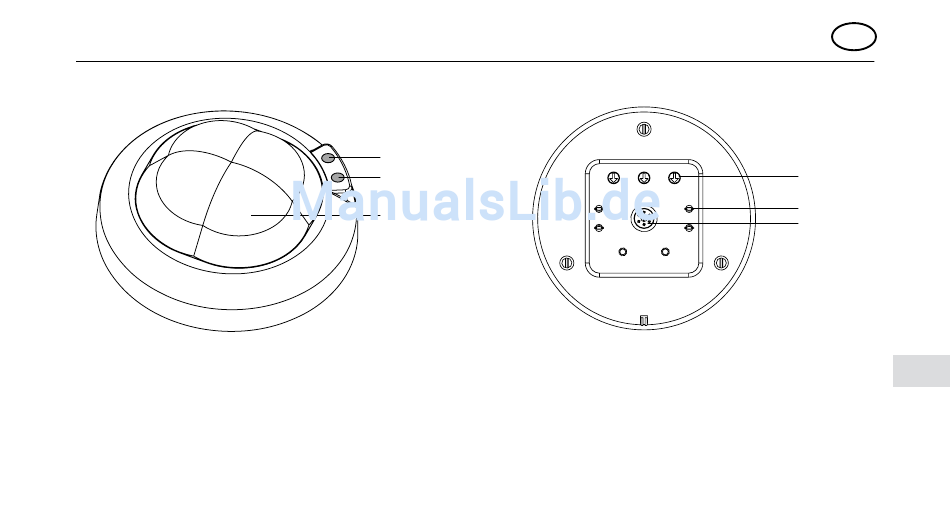

Fig. 9/Fig. 10
Représentation de l'appareil (vue d'en haut)
1. Sensor pour captation des rayons
infrarouges (rouge)
2. Sensor pour détection de la luminosité
(transparent)
3. Système de lentilles se composant de
4 zones partielles
Représentation de l'appareil (face arrière)
1
2
3
4. Trois potentiomètres pour le réglage
manuel
5. Pinces de fixation
6. Broches de raccordement
F
4
5
6
47
