Kuvat 1 - 7 Asennusesimerkit - Busch-Jaeger Busch-Wächter Präsenz tech 6813-101 Betriebsanleitung

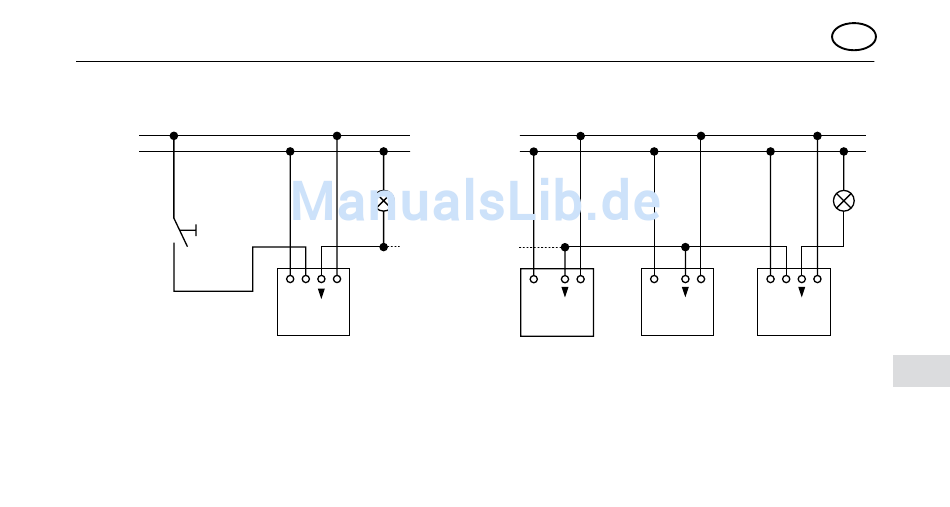

Kuva 1/Kuva 2
Yhdessä yleisreleyksikön 6401U-102 kanssa
L1
N
Sulkeutuva
kytkin
OHJE
Merkkivalollisina painikkeina saa käyttää ai-
noastaan painikkeita, joissa on erillinen
nollaliitäntä! Koskettimien rinnalle ei saa
kytkeä merkkivaloa.
L
N 1
6401U-102
Yhdessä rinnakkaiskytkimen 6805 U kanssa
(pää/alakoje rinnankytkentä)
L1
N
L
N N
6805U 6805 U
SF
L L
N 1
6401U-102
233
