Fig. 1 À Fig. 7: Exemples De Raccordement - Busch-Jaeger Busch-Wächter Präsenz tech 6813-101 Betriebsanleitung

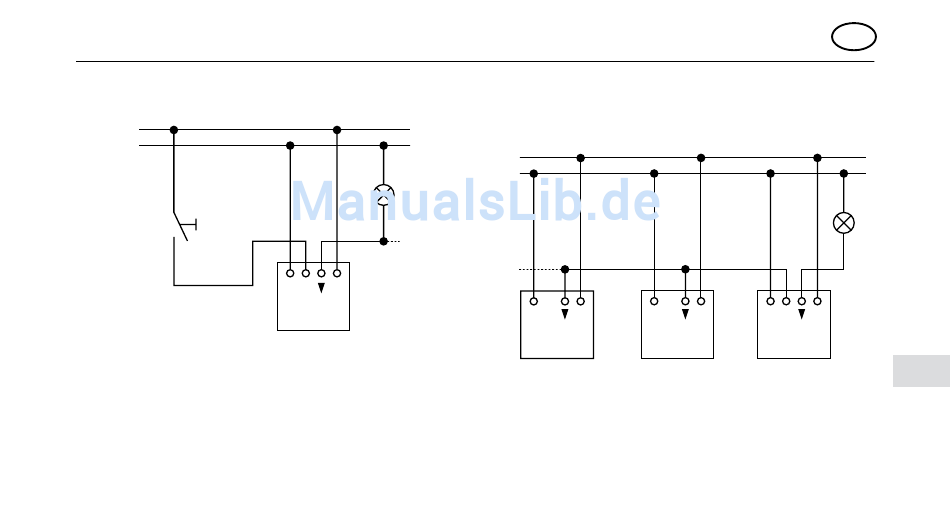

Fig. 1/Fig. 2
Combinaison avec l'insertion universelle à
relais 6401U-102
L1
N
Contact de
fermeture
REMARQUE
Dans le cas de boutons-poussoirs éclairés,
seuls des boutons-poussoirs avec raccorde-
ment N séparé peuvent être utilisés. Un
éclairage par contact parallèle n'est pas
autorisé!
L
N 1
6401U-102
Combinaison avec les postes supplémen-
taires 6805 U (commutation en parallèle
Master/Slave)
L1
N
L
N N
6805U 6805 U
F
L L
N 1
6401U-102
