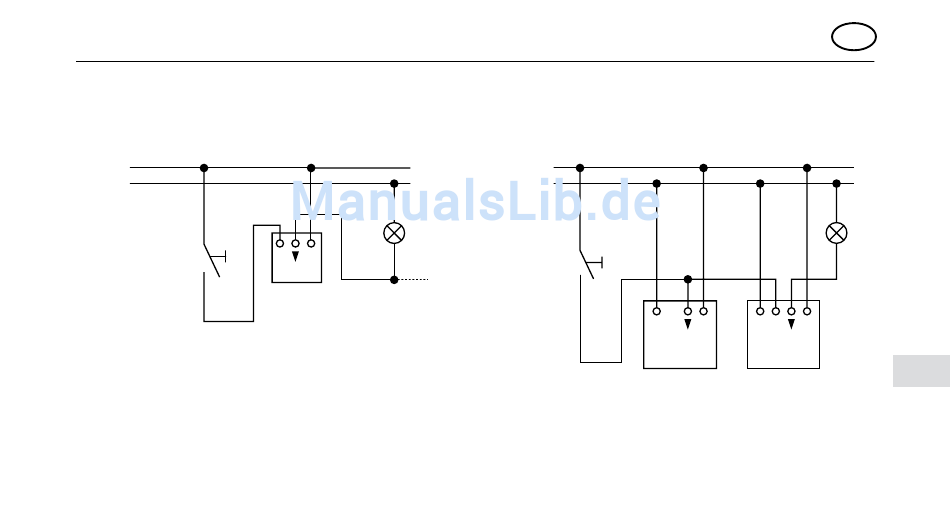

Fig. 3/Fig. 4
Combinaison avec l'insertion MOS-Fet
6804U et un contact de fermeture
L1
N
Contact de
fermeture
1 L
6804 U
Combinaison avec l'insertion universelle à
relais 6401U-102, le poste supplémentaire
actif 6805U et le contact de fermeture
L1
N
Contact de
fermeture
N
6805 U
F
L L
N 1
6401 U-102
44
