Korg R3 Bedienungsanleitung Seite 33

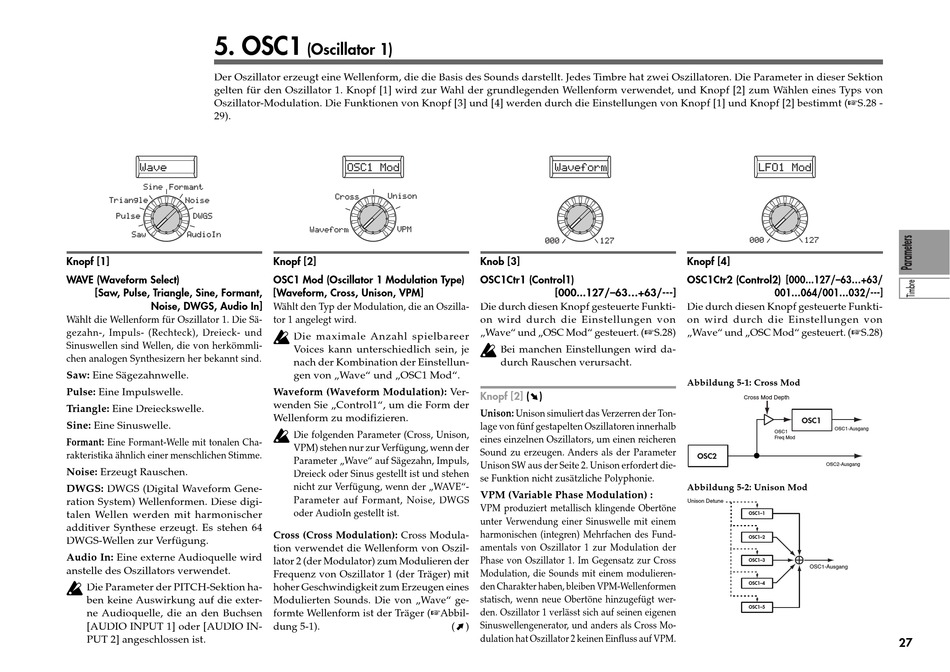

5. OSC1
Der Oszillator erzeugt eine Wellenform, die die Basis des Sounds darstellt. Jedes Timbre hat zwei Oszillatoren. Die Parameter in dieser Sektion
gelten für den Oszillator 1. Knopf [1] wird zur Wahl der grundlegenden Wellenform verwendet, und Knopf [2] zum Wählen eines Typs von
Oszillator-Modulation. Die Funktionen von Knopf [3] und [4] werden durch die Einstellungen von Knopf [1] und Knopf [2] bestimmt (☞S.28 -
29).
Knopf [1]
WAVE (Waveform Select)
[Saw, Pulse, Triangle, Sine, Formant,
Noise, DWGS, Audio In]
Wählt die Wellenform für Oszillator 1. Die Sä-
gezahn-, Impuls- (Rechteck), Dreieck- und
Sinuswellen sind Wellen, die von herkömmli-
chen analogen Synthesizern her bekannt sind.
Saw: Eine Sägezahnwelle.
Pulse: Eine Impulswelle.
Triangle: Eine Dreieckswelle.
Sine: Eine Sinuswelle.
Formant: Eine Formant-Welle mit tonalen Cha-
rakteristika ähnlich einer menschlichen Stimme.
Noise: Erzeugt Rauschen.
DWGS: DWGS (Digital Waveform Gene-
ration System) Wellenformen. Diese digi-
talen Wellen werden mit harmonischer
additiver Synthese erzeugt. Es stehen 64
DWGS-Wellen zur Verfügung.
Audio In: Eine externe Audioquelle wird
anstelle des Oszillators verwendet.
Die Parameter der PITCH-Sektion ha-
ben keine Auswirkung auf die exter-
ne Audioquelle, die an den Buchsen
[AUDIO INPUT 1] oder [AUDIO IN-
PUT 2] angeschlossen ist.
(Oscillator 1)
Knopf [2]
OSC1 Mod (Oscillator 1 Modulation Type)
[Waveform, Cross, Unison, VPM]
Wählt den Typ der Modulation, die an Oszilla-
tor 1 angelegt wird.
Die maximale Anzahl spielbareer
Voices kann unterschiedlich sein, je
nach der Kombination der Einstellun-
gen von „Wave" und „OSC1 Mod".
Waveform (Waveform Modulation): Ver-
wenden Sie „Control1", um die Form der
Wellenform zu modifizieren.
Die folgenden Parameter (Cross, Unison,
VPM) stehen nur zur Verfügung, wenn der
Parameter „Wave" auf Sägezahn, Impuls,
Dreieck oder Sinus gestellt ist und stehen
nicht zur Verfügung, wenn der „WAVE"-
Parameter auf Formant, Noise, DWGS
oder AudioIn gestellt ist.
Cross (Cross Modulation): Cross Modula-
tion verwendet die Wellenform von Oszil-
lator 2 (der Modulator) zum Modulieren der
Frequenz von Oszillator 1 (der Träger) mit
hoher Geschwindigkeit zum Erzeugen eines
Modulierten Sounds. Die von „Wave" ge-
formte Wellenform ist der Träger (☞Abbil-
dung 5-1). (j)
Knob [3]
OSC1Ctr1 (Control1)
[000...127/–63...+63/---]
Die durch diesen Knopf gesteuerte Funkti-
on wird durch die Einstellungen von
„Wave" und „OSC Mod" gesteuert. (☞S.28)
Bei manchen Einstellungen wird da-
durch Rauschen verursacht.
Knopf [2] (l)
Unison: Unison simuliert das Verzerren der Ton-
lage von fünf gestapelten Oszillatoren innerhalb
eines einzelnen Oszillators, um einen reicheren
Sound zu erzeugen. Anders als der Parameter
Unison SW aus der Seite 2. Unison erfordert die-
se Funktion nicht zusätzliche Polyphonie.
VPM (Variable Phase Modulation) :
VPM produziert metallisch klingende Obertöne
unter Verwendung einer Sinuswelle mit einem
harmonischen (integren) Mehrfachen des Fund-
amentals von Oszillator 1 zur Modulation der
Phase von Oszillator 1. Im Gegensatz zur Cross
Modulation, die Sounds mit einem modulieren-
den Charakter haben, bleiben VPM-Wellenformen
statisch, wenn neue Obertöne hinzugefügt wer-
den. Oszillator 1 verlässt sich auf seinen eigenen
Sinuswellengenerator, und anders als Cross Mo-
dulation hat Oszillator 2 keinen Einfluss auf VPM.
Knopf [4]
OSC1Ctr2 (Control2) [000...127/–63...+63/
001...064/001...032/---]
Die durch diesen Knopf gesteuerte Funkti-
on wird durch die Einstellungen von
„Wave" und „OSC Mod" gesteuert. (☞S.28)
Abbildung 5-1: Cross Mod
Cross Mod Depth
OSC1
OSC1-Ausgang
OSC1
Freq Mod
OSC2
OSC2-Ausgang
Abbildung 5-2: Unison Mod
Unison Detune
OSC1–1
OSC1–2
OSC1–3
OSC1-Ausgang
OSC1–4
OSC1–5
27
