Knopf [1]
Cutoff1 (Filter1 Cutoff)
Stellt die Cutoff-Frequenz ein.
Durch Steigern dieses Werts wird die Cut-
off-Frequenz angehoben.
„Cutoff1" kann durch zeitvariante Än-
derung produziert von EG1, nach Ta-
statur mit Spiel von Dynamik (An-
schlagdynamik) und nach Notenlage
(Keyboard Tracking).
Wenn der „Cutoff1"-Wert zu niedrig
eingestellt ist, kann die Lautstärke ex-
trem niedrig sein, oder Sie hören mög-
licherweise überhaupt keinen Ton.

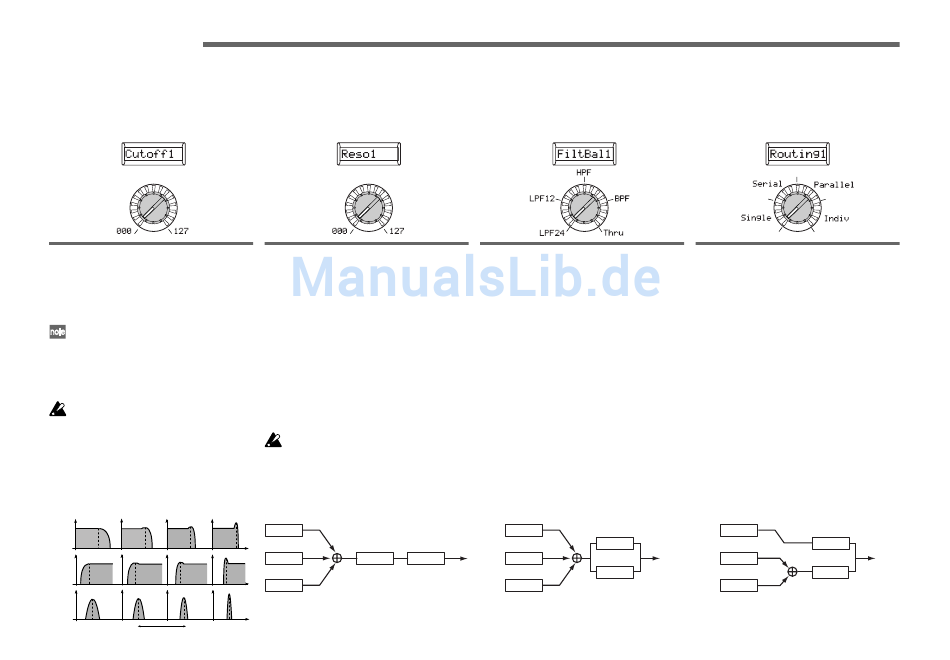

Abbildung 8-1: Filter1 Resonance
Der Effekt von Resonanz
LPF
HPF
BPF
Niedriger Resonanzwert Hoher Resonanzwert
32

8. FILTER1-A

Die Filter-Sektion ändert den Tonalcharakter der Oszillatoren durch Weitergabe nur des gewünschten Teils des Sounds -- entweder über (Tiefpass),
unter (Hochpass) oder zentriert auf (Bandpass) die Cutoff-Frequenz. Der R3 hat zwei Filter (Filter 1 und Filter 2), und Sie können ihr Routing
ändern, um komplexere Filtersounds zu erzeugen. Die Filter 1 Parameters werden in der 8. Filt1-A Seite und 9. Filt1-B Seite eingestellt.
Knopf [2]
[000...127] Reso1 (Filter1 Resonance)
Stellt die Resonanz des Filters ein. Dies
betont die Obertöne in der Nähe der Cut-
off-Frequenz, wie von „Cutoff1" spezifi-
ziert, und fügt dem Sound einen distink-
ten Charakter hinzu. Durch Steigern die-
ses Werts wird der Effekt gesteigert. Da die
Bewegung des „Cutoff1"-Knopfs die Ober-
töne beeinflusst, die durch Resonanz ver-
stärkt werden, ist es am besten, „Cutoff1"
und „Reso1" in Verbindung miteinander
einzustellen (☞Abbildung 8-1).
Je nach der Cutoff-Frequenz oder dem
Eingabe-Audio kann Steigern dieses
Wert zu Verzerrung führen.
Abbildung 8-2: Serial
OSC1
OSC2 Filter1
Noise
Knopf [3]
[000...127] FiltBal1 (Filter1 Balance)
[LPF24...LPF12...HPF...BPF...THRU]
Wählt den Filtertyp. Zwischeneinstellungen
produzieren einen Response, der zwischen den
beiden Filtertypen liegt.
LPF12 (–12 dB/Okt), LPF24 (– 24dB/Okt):
Tiefpassfilter (☞S.33 "LFP:").
HPF(-12 dB/Okt): Hochpassfilter (☞S.33
"HFP:").
BPF (-12 dB/Okt): Bandpassfilter (☞S.33
"BFP:").
THRU: Der Sound wird direkt ausgege-
ben, ohne durch den Filter zu laufen.
Abbildung 8-3: Parallel
OSC1
Filter2 OSC2
Noise
Knopf [4]
Routing1 [Single, Serial, Parallel, Indiv]
Spezifiziert das Routing (Verbindung) zwi-
schen Filter 1 und Filter 2.
Single: Nur Filter 1 wird verwendet.
Serial: Filter 1 und Filter 2 sind in Serie
geschaltet (☞Abbildung 8-2).
Parallel: Filter 1 und Filter 2 sind parallel
geschaltet (☞Abbildung 8-3).
Indiv: Filter 1 wird auf Oszillator 1 ange-
legt, und Filter 2 wird auf Oszillator 2 und
Rauschen angelegt (☞Abbildung 8-4).
Abbildung 8-4: Indiv
OSC1
Filter1
OSC2
Filter2
Noise
Filter1
Filter2
