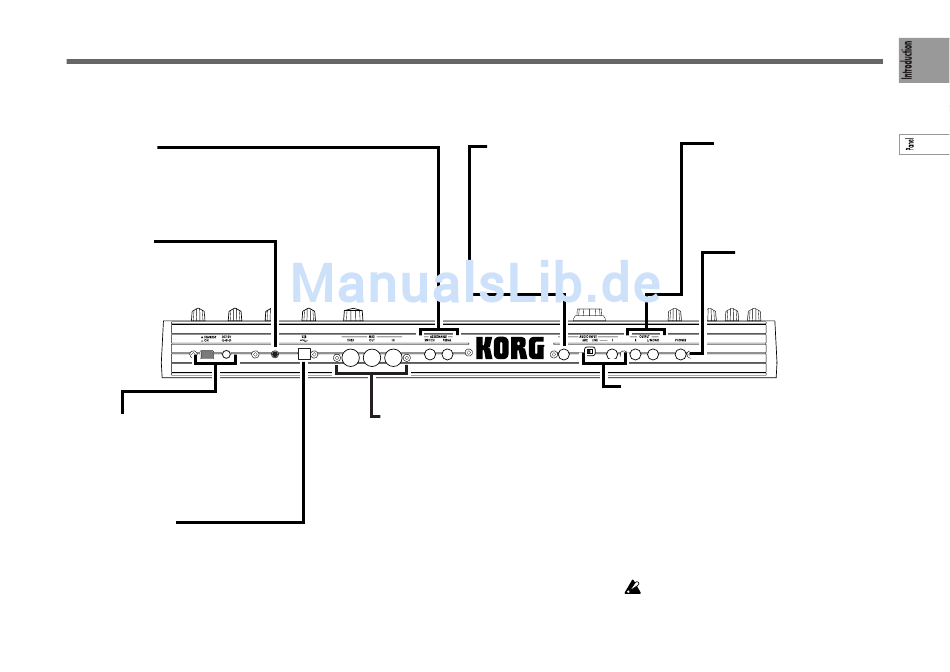

Rückseite
ASSIGNABLE
Sie können diesen Buchsen einen Fußschalter und ein Fußpedal zuweisen.
[SWITCH]-Buchse
Schließen Sie einen Fußschalter oder ein Dämpferpedal an diese Buchse an.
[PEDAL]-Buchse
Schließen Sie ein Fußpedal an diese Buchse an.
[Contrast]-Knopf
Stellt den Kontrast des Haupt-Displays und
der Neben-Displays ein. Die Ablesbarkeit
dieser Displays hängt von Ihrem Sichtwinkel
ab, so dass Sie den Kontrast nach Bedarf für
beste Sicht einstellen sollten.
[POWER/STANDBY]-Schalter
Schaltet die Stromversorgung ein oder aus.
(☞S.10)
DC12V IN-Anschluss
Schließen Sie das mitgelieferte Netzteil an diesem
Anschluss an. Schließen Sie das Netzteil am R3 an,
bevor Sie das Netzteil in eine Steckdose stecken.
[USB]-Anschluss
Schließen Sie dies an Ihren Computer an, so dass
MIDI-Daten zwischen Computer und R3 übertragen
werden können.
Dies ermöglicht auch Verwendung der mitgelieferten
Editor/Librarian-Software zum Editieren der
Parameter des R3.
[AUDIO INPUT 2]-Buchse
Bei Synthesizer-Programmen können
Sie einen externen Synthesizer oder
ein Audiogerät an diese Buchse
anschließen und ihr Audiosignal als
Wellenform für Oszillator 1 verwenden.
Bei Vocoder-Programmen können Sie
dies Signal als den externen Träger
des Vocoders verwenden. Verwenden
Sie den [AUDIO INPUT 2]-Knopf zur
Steuerung des Eingangspegels.
MIDI
Verwenden Sie diese Anschlüsse zum
Anschließen externer MIDI-Geräte am R3, so
dass MIDI-Daten übertragen werden können.
[MIDI IN]-Anschluss
Dieser Anschluss empfängt MIDI-Daten.
[MIDI OUT]-Anschluss
Dieser Anschluss überträgt MIDI-Daten.
[MIDI THRU]-Anschluss
Ankommende MIDI-Daten werden ohne
Änderung von diesem Anschluss ausgegeben.
Verwenden Sie dies, wenn Sie den gleichen
Stream von MIDI-Daten an mehrere MIDI-
Geräte senden wollen.
Vorder- und Rückseite
OUTPUT [L/MONO], [R]-Buchsen
Schließen Sie ihre stromversorgten
Monitore, Stereoverstärker, Mixer
oder Multitrack-Recorder an diese
Buchsen an.
Verwenden Sie die L/MONO-Buchse
für Mono-Verbindung.
[HEADPHONES]-Buchse
Schließen Sie Ihre Kopfhörer
(Stereo 1/4-Zoll-Stecker) an
diese Buchse an.
[AUDIO INPUT 1]-Buchse
Bei Synthesizer-Programmen können Sie einen externen
Sequenzer, ein Audiogerät oder ein 1/4-Zoll-Steckermikrofon
an diese Buchse anschließen und das Eingangssignal als
Wellenform für Oszillator 1 verwenden. Bei Vocoder-
Programmen können Sie dies Signal als Modulator
verwenden. Verwenden Sie den [AUDIO INPUT 1]-Knopf und
den [MIC]-Schalter zur Steuerung des Eingangspegels.
Wenn Sie diese Buchse verwenden, müssen Sie den [MIC]-
Schalter in Stellung REAR stellen. Wenn der [MIC]-Schalter
auf XLR gestellt ist, wird der [MIC]-Schalter an der
Frontplatte anstelle dieser Buchse verwendet.
[MIC/LINE]-Schalter
Stellen Sie diesen auf MIC, wenn Sie ein Mikrofon an AUDIO
INPUT 1 angeschlossen haben, oder auf LINE, wenn Sie
einen externen Synthesizer oder ein Audiogerät
angeschlossen haben.
In manchen Fällen kann es Rauschen kommen, wenn
Sie diesen Schalter betätigen. Stellen Sie den [MASTER
VOLUME]-Knopf ganz nach links, bevor Sie den
Schalter betätigen.
