6.4.3.1

Parameter lesen

Voraussetzungen
● Der PROFIBUS-Master wurde in Betrieb genommen und ist voll betriebsfähig.
● Die PROFIBUS-Verbindung zwischen Master und Slave arbeitet.
● Der Master kann Datensätze, die PROFIBUS DPV1 entsprechen, lesen und schreiben.

Beschreibung der Aufgabenstellung

Nach dem Auftreten von mindestens einer Störung (ZSW1.3 = 1) müssen die ersten 8
aktiven Fehlermeldungen aus dem Fehlerpuffer r0947[0] ... r0947[7] ausgelesen werden.
Die entsprechenden Fehlerwerte des Fehlercodes sind wichtig für den Anwender. Diese
müssen von den Parametern r0949 [0] ...r0949[7] ausgelesen werden.
Diese Anforderung ist unter Verwendung eines Anforderungs- und eines Antwort-
Datensatzes zu erfüllen.
Vorgehensweise
Erzeugen Sie einen Anforderungsdatenblock, z.B. DB1, um die Parameter zu lesen.

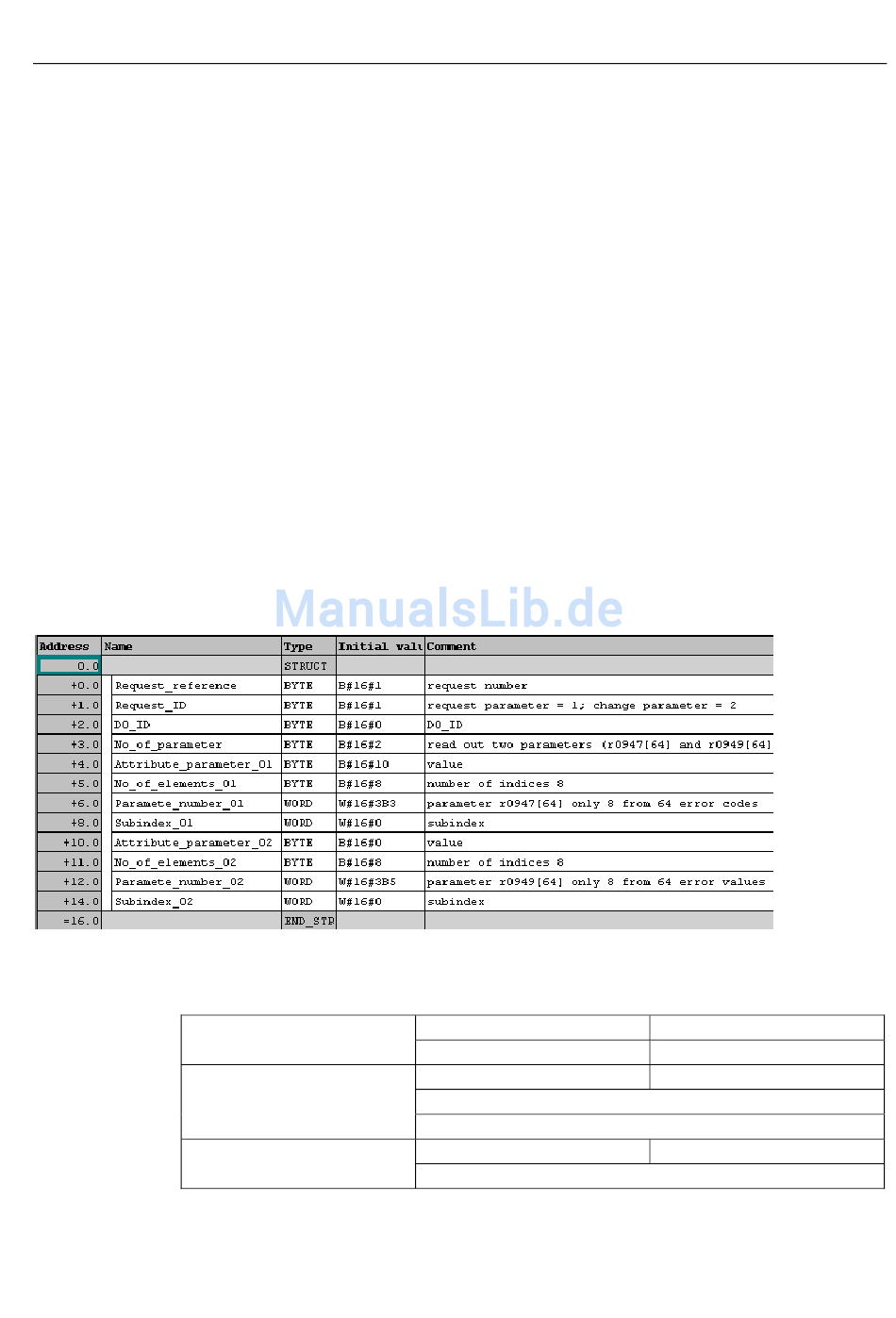

Bild 6-9 Erzeugen Sie einen Anforderungsdatenblock, z. B. DB1, um die Parameter zu lesen.
Tabelle 6-31 Parameteranforderung
Anforderungs-Header
Parameter Address_01
Parameter Address_02
Control Units CU240S
Betriebsanleitung, 10/2007, A5E00766042A AC
Request_reference = 0x01
Drive_object_ID = 0x00
Attribute_parameter_01 = 0x10
parameter_number_01 (PNU) = 03B3 (= 947 dec, P0947)
Subindex_01 = 0x00
Attribute_parameter_02 = 0x10
parameter_number_02 (PNU) = 03B5 (= 949 dec, P0949)
Kommunikation
6.4 Kommunikation über PROFIBUS
Request_ID = 0x01
No_of_parameters = 0x02
No_of_elements_01 = 0x08
No_of_elements_02 = 0x08
