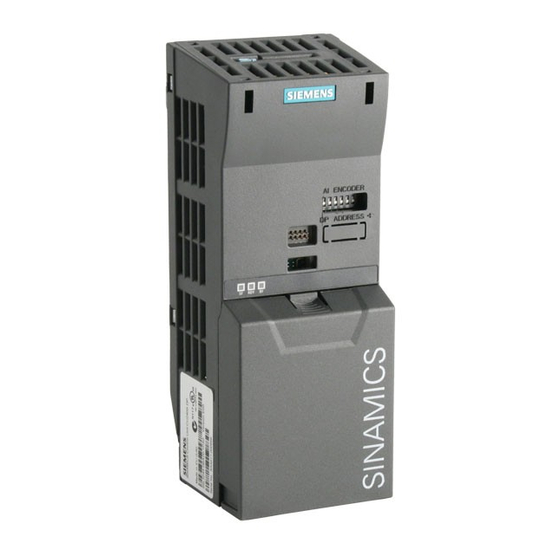

Siemens CU240S Handbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Steuergeräte
  5. SINAMICS CU240S
  6. Handbuch
Siemens CU240S Handbuch

Siemens CU240S Handbuch

Vorschau ausblenden Andere Handbücher für CU240S:
1
2
3
4
Inhalt
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
Inhaltsverzeichnis

Werbung

Quicklinks

Listenhandbuch · Ausgabe 04/2006
Control Unit
CU240S
CU240S DP
CU240S DP-F
Software-Version 2.0
SINAMICS
G120
G120
s

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens CU240S

Inhaltszusammenfassung für Siemens CU240S

  • Seite 1 Listenhandbuch · Ausgabe 04/2006 Control Unit CU240S CU240S DP CU240S DP-F Software-Version 2.0 SINAMICS G120 G120...
  • Seite 3 Parameter Funktionspläne Fehlermeldungen und Alarme SINAMICS Abkürzungen SINAMICS G120 Control Units CU240S Listenhandbuch Software-Version V2.0 04/2006 A5E00807461A...

  • Seite 4: Sicherheitshinweise

    Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann.

  • Seite 5: Inhaltsverzeichnis

    Schnellinbetriebnahme (P0010 = 1) ....................11 Befehls- und Antriebsdatensätze - Übersicht ................12 Parameter Binektor-Eingänge......................16 Parameter Konnektor-Eingänge ....................17 Parameter Binektor-Ausgänge.....................17 Parameter Konnektor-Ausgänge ....................18 Parameter Konnektor/Binektor-Ausgänge ...................19 Parameterliste ..........................20 Funktionspläne ............................363 Fehlermeldungen und Alarme........................ 411 Abkürzungen ............................435 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 6 Inhaltsverzeichnis Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 7: Parameter

    Alle anderen Parameter beginnen mit einem "P”. Die Werte dieser Parameter können in dem Bereich, der durch die Einstellungen "Min” und "Max” in der Kopfzeile angegeben wird, direkt geändert werden. [Index] gibt an, dass der Parameter indiziert ist, und wieviele Indizes zur Verfügung stehen. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 8 Parameter P0004 (Parameterfilter) dient beim Zugriff auf Parameter, gemäß der ausgewählten funktionalen Gruppe als Filter. Datentyp Die verfügbaren Datentypen sind in der Tabelle unten aufgelistet. Zeichen Bedeutung 16-Bit ohne Vorzeichen 32-Bit ohne Vorzeichen 16-Bit Ganzzahl 32-Bit Ganzzahl Floating Point Gleitkommazahl Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 9: Betrieb

    Gibt den niedrigsten Wert an, auf den der Parameter eingestellt werden kann. Gibt den höchsten Wert an, auf den der Parameter eingestellt werden kann. Werkseinstellung Gibt den Vorgabewert an, d.h. den Wert, der gültig ist, wenn der Benutzer keinen bestimmten Wert für den Parameter festlegt. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 10: Abhängigkeit

    Auswirkungen, die dieser Parameter auf andere oder andere auf diesen haben. Sieben-Segment-Anzeige Diese Sieben-Segment-Anzeige ist folgendermaßen strukturiert: Segment Bit 15 14 13 12 Segment Bit Die Bedeutung der relevanten Bits in der Anzeige wird in den Status- und Steuerwort- parametern beschrieben. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 11: Schnellinbetriebnahme (P0010 = 1)

    Am Ende der Schnellinbetriebnahme setzen Sie P3900 = 1, um die erforderlichen Motor- berechnungen durchzuführen, und setzen Sie alle anderen Parameter (nicht in P0010 = 1 enthaltene) auf ihre Voreinstellungen zurück. Anmerkung: Dies gilt nur für die Schnellinbetriebnahme. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 12: Befehls- Und Antriebsdatensätze - Übersicht

    Zustand "Betriebsbereit" umgeschaltet, alle anderen Parameter werden bei einer Datensatz- P1070[3] CI: Auswahl Hauptsollwert (HSW) umschaltung (CDS) auch im Zustand "Betrieb" P1071[3] CI: Auswahl HSW-Skalierung umgeschaltet. P1074[3] BI: Zusatzsollwert-Sperre P1075[3] CI: Auswahl Zusatzsollwert Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 13 Magnetisierungskennlinie Strom 2 P1011[3] Festfrequenz 11 P0368[3] Magnetisierungskennlinie Strom 3 P1012[3] Festfrequenz 12 P0369[3] Magnetisierungskennlinie Strom 4 P1013[3] Festfrequenz 13 r0370[3] Ständerwiderstand [%] P1014[3] Festfrequenz 14 r0372[3] Kabelwiderstand [%] P1015[3] Festfrequenz 15 r0373[3] Ständernennwiderstand [%] Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 14 Integrationszeit Stromregler P1312[3] Spannungsanhebung beim Anlauf P1745[3] Zulässige Flussabweichung P1316[3] Endfrequenz Spannungsanhebung P1750[3] Steuerwort Motormodell P1320[3] Programmierb. U/f Freq. Koord. 1 P1755[3] Start-freq. Motormodell (SLVC) P1321[3] Programmierb. U/f Spg. Koord. 1 P1756[3] Hysterese-Freq. Motormod. (SLVC) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 15 Stromschwellwert I_Schwelle P2482[3] Übersetzungsverhältnis Ausgang P2171[3] Verzögerungszeit Stromschwellw. P2484[3] Anz. Wellendrehungen = 1 Einheit P2172[3] Zwischenkr.spannungsschwellwert P2487[3] Korr Positionierungsfehler P2173[3] Verzögerungszeit Vdc P2488[3] Weg / Anzahl der Umdrehungen P2174[3] Oberer Drehmoment-Schwellwert 1 P2176[3] Verzög.zeit Drehmom.schwellwert Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 16: Parameter Binektor-Eingänge

    P2849 BI: Timer 1 P1142[3] BI: Auswahl HLG Sollwertfreigabe P2854 BI: Timer 2 P1230[3] BI: Freigabe DC-Bremse P2859 BI: Timer 3 P1477[3] BI: Integrator Drehz.reg. setzen P2864 BI: Timer 4 P1492[3] BI: Freigabe Statik Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 17: Parameter Konnektor-Eingänge

    BO: NOT-Ausgang Timer 3 r2827 BO: XOR 3 r2867 BO: Timer 4 r2829 BO: NOT 1 r2868 BO: NOT-Ausgang Timer 4 r2831 BO: NOT 2 r2886 BO: CMP 1 r2833 BO: NOT 3 r2888 BO: CMP 2 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 18: Parameter Konnektor-Ausgänge

    CO: Integralanteil Isq-Regler r0395 CO: Ständerwiderstand gesamt [%] r1723 CO: Ausgang Isd-Regler r0396 CO: Läuferwiderstand r1724 CO: Integralanteil Isd-Regler r0623[3] CO: Identifizierter Ständerwiderstand r1725 CO: Max. I-Anteil Isd-Regler r0630[3] CO: Umgebungstemperatur r1728 CO: Enkopplungsspannung Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 19: Parameter Konnektor/Binektor-Ausgänge

    CO/BO: Meldungen 1 r0055 CO/BO: BOP Steuerwort r2198 CO/BO: Meldungen 2 r0056 CO/BO: ZSW - Motorregelung r3113 CO/BO:Fehlerbit-Feld r0403 CO/BO: Akt. Geberzustandswort r9771 SI Hardware-Funktionen r0722 CO/BO: Status Digitaleingänge r9772 SI Zustandswort r0747 CO/BO: Zustand Digitalausgänge Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 20: Parameterliste

    Parameter 1.9 Parameterliste Parameterliste Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 21 Standard: erlaubt Zugriff zu den am häufigsten benöt. Param. Erweitert: erlaubt erweit. Zugriff z.B. auf Umr.-E/A-Funktionen Experte: Nur für Experten Service: nur f. d. Verwendg. durch autor. Service-Personal - PW p0004 Parameterfilter / Parameterfilter G120 (CU240S DP- Zugriffsstufe: 1 P-Gruppe: - Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T...
  • Seite 22 P0004 = 2 gibt an, dass nur Umrichter-Parameter angezeigt werden. P0004 = 22 gibt an, dass nur PID-Parameter angezeigt werden. P0004 = 8 gibt an, dass nur AE-Parameter angezeigt werden. p0004 Parameterfilter / Parameterfilter G120 (CU240S DP), Zugriffsstufe: 1 P-Gruppe: - Datentyp: Unsigned16 G120 (CU240S)
  • Seite 23 P0007 = 0 : Hintergrundbeleuchtung immer an (Vorgabe) P0007 = 1 - 2000: Anzahl Sekunden, nach der die Hintergrundbeleuchtung ausgeschaltet wird. p0010 Inbetriebnahmeparameter / IBN-Parameter G120 (CU240S DP), Zugriffsstufe: 1 P-Gruppe: - Datentyp: Unsigned16 G120 (CU240S) Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 24 Dies kann von Vorteil sein, wenn sich während der Parameterkonfiguration Probleme ergeben und die Konfigura- tion erneut durchgeführt werden soll. Zum Zurücksetzen auf die Werkseinstellungen werden etwa 60 s benötigt. p0010 Inbetriebnahmeparameter / IBN-Parameter G120 (CU240S DP- Zugriffsstufe: 1 P-Gruppe: - Datentyp: Unsigned16 Schnell-IBN: NO...
  • Seite 25 Legt eine begrenzte Auswahl von Parametern fest, auf die der Endbenutzer Zugriff hat. Verwendung: P0003 = 3 (Experte) setzen. Gehe zu P0013 Indizes 0 bis 16 (Anwenderliste) In P0013 Index 0 bis 16 die Parameter eintragen, die in der anwenderdefinierten Liste angezeigt werden müs- Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 26 Bei "Speicheranforderung über USS/CB = flüchtig (RAM)" und "P0014[x] = flüchtig (RAM)" können alle Daten über P0971 im EEPROM (permanent) gespeichert werden. Wenn "Speichern über USS/CB" und P0014[x] widersprüchlich sind, hat die Einstellung "P0014[x] = nicht- Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 27: Firmware Version / Firmware Version

    Parameter den aktuellen Status des betreffenden Befehls an. Folgende Funktionen können einzelnen Tasten zugewiesen werden: EIN / AUS1, AUS2, TIPPEN, REVERSIEREN, HÖHER, TIEFER Die 7-Segmentanzeige für Bit-Parameter (binäre Parameter) ist in der Parameterliste unter dem Abschnitt "Einfüh- rung" dargestellt. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 28: Co: Frequenzsollwert Vor Hlg / Sollw. Vor Hlg

    Hinweis: Der flussbildende Stromanteil ist in der Regel bis zur Grunddrehzahl des Motors konstant; oberhalb der Grunddreh- zahl wird dieser Anteil schwächer (Feldschwächung), wodurch sich eine Steigerung der Motordrehzahl bei redu- ziertem Drehmoment ergibt. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 29 CO: Motortemperatur / Motortemperatur G120 Zugriffsstufe: 2 P-Gruppe: Motor Datentyp: Floating Point Einheit - Beschreibung: Zeigt die gemessene Motortemperatur an. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 30 CO/BO: aktiver Befehlsdatensatz / Akt. Bef.-DatSatz G120 Zugriffsstufe: 2 P-Gruppe: Befehle Datentyp: Unsigned16 Einheit - Beschreibung: Zeigt den aktuell ausgewählten und aktiven Befehls-Datensatz (CDS) an. Werte: Befehlsdatensatz 0 (CDS) Befehlsdatensatz 1 (CDS) Befehlsdatensatz 2 (CDS) Hinweis: Siehe Parameter P0810. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 31: Co: Aktiver Antriebsdatensatz (Dds) / Aktiver Dds

    Einschaltsperre aktiv Nein Umrichter Warnung steht an Nein Soll- / Istwertabweichung Nein PZD-Steuerung Nein f_ist >= P1082 (f_max) Nein Warnung: Motorstrom-/Drehmomentbe- Nein grenzung Bremse aktiv Nein Überlast Motor Nein Motor Rechtslauf Nein Umrichter überlastet Nein Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 32 Die Ausgabe von Bit3 (Fehler) wird am digitalen Ausgang invertiert (Low = Fehler, High = kein Fehler). r0052 Bit08 "Abweichung Soll-/Istwert" ==> siehe Parameter P2164 r0052 Bit10 "f_act >= P1082 (f_max)" ==> siehe Parameter P1082 r0052 Bit12 "Motor-Haltebremse aktiv" ==> siehe Parameter P1215 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 33 Vdc_ist r0026< P2172 Nein Vdc_ist r0026 > P2172 Nein Rampenende Nein PID-Ausgang r2294 == P2292 (PID_min) Nein PID-Ausgang r2294 == P2291 (PID_max) Nein Download Datensatz vom AOP Nein Download Datensatz 1 vom AOP Nein Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 34 Nein Achtung: r0054 ist Identisch zu r2036 wenn USS mittels P0700 oder P0719 als Kommandoquelle ausgewählt wurde. Hinweis: Die 7-Segmentanzeige für Bit-Parameter (binäre Parameter) ist in der Parameterliste unter dem Abschnitt "Einfüh- rung" dargestellt. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 35: Co/Bo: Status Der Motorregelung / Status Motorreglg

    Die 7-Segmentanzeige ist in der Parameterliste unter dem Abschnitt "Einführung" beschrieben. r0061 CO: Drehzahlistwert / Drehzahlistwert G120 Zugriffsstufe: 2 P-Gruppe: Regelung Datentyp: Floating Point Einheit - Beschreibung: Zeigt die aktuelle durch den Geber erfasste Drehzahl an. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 36 CO: Ausgangsfrequenz-Istwert / AusggsFreq-Istwt G120 Zugriffsstufe: 3 P-Gruppe: Regelung Datentyp: Floating Point Einheit - Beschreibung: Zeigt die aktuelle Ausgangsfrequenz an. Hinweis: Die Ausgangsfrequenz ist begrenzt durch die Werte für P1080 (Mindestfrequenz) und P1082 (maximale Frequenz). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 37 Datentyp: Floating Point Einheit - Beschreibung: Zeigt die aktuelle ungefilterte Zwischenkreisspannung an. Hinweis: Wird für die Prozesssteuerung verwendet (im Gegensatz zu r0026, Zwischenkreisspannung, die gefiltert ist und zur Anzeige des Werts auf dem BOP/AOP verwendet wird). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 38: Co: Maximale Ausgangsspannung / Max Ausggsspanng

    Der Modulationsgrad ist definiert als das Verhältnis zwischen dem Betrag der Grundwelle der Umrichter-Phasen- ausgangsspannung und der Hälfte der Zwischenkreisspannung. r0075 CO: Stromsollwert Isd / Stromsollwert Isd G120 Zugriffsstufe: 3 P-Gruppe: Regelung Datentyp: Floating Point Einheit - Beschreibung: Zeigt den Sollwert des flussbildenden Stromanteils an. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 39 Zugriffsstufe: 3 P-Gruppe: Regelung Datentyp: Floating Point Einheit - Beschreibung: Zeigt den Wirkanteil des Motorstroms an. Abhängigkeit: Gilt nur, wenn in P1300 (Regelungsart) die U/f-Steuerung ausgewählt ist; andernfalls wird der Wert 0 (Null) ange- zeigt. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 40: Co: Läuferwinkel-Istwert / Ist-Wrt Lfrwinkel

    Die Voreinstellungen für die Motornennfrequenz P0310, maximale Frequenz P1082 und die Bezugsfrequenz P2000 werden ebenfalls an dieser Stelle automatisch eingestellt. Werte: Europa [kW], Motor-Grundfrequenz ist 50 Hz Nordamerika [hp], Motor-Grundfrequenz ist 60 Hz Nordamerika [kW], Motor-Grundfrequenz ist 60 Hz Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 41: Konfiguration Der Control Unit / Konfig Cu

    Zeigt den Umrichter-Typ (siehe Tabelle) an. Werte: Keine PS-Daten/Modul MICROMASTER 420 MICROMASTER 440 MICRO- / COMBIMASTER 411 MICROMASTER 410 reserviert MICROMASTER 440 PX MICROMASTER 430 110: SINAMICS G110 111: SINAMICS IPM25 114: SINAMICS PM240 115: SINAMICS PM250 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 42 Ein variables Drehmoment bietet mit diesem Umrichter folgende Vorteile: höheren Umrichter-Nennstrom r0207 höhere Umrichter-Nennleistung r0206 höhere Schwelle für I2t-Schutz Wenn P0205 bei der Schnell-Inbetriebnahme verändert wird, werden sofort zahlreiche Motorparameter berechnet: Motor-Bemessungsstrom P0305 P0307 Motor-Bemessungsleistung Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 43 P0205 kann nicht für alle Umrichter auf 1 (Variables Drehmoment) gesetzt werden. r0206 Umrichter-Bemessungsleistung [kW] / [hp] / Bem.Lstg[kW]/[hp] G120 Zugriffsstufe: 2 P-Gruppe: Umrichter Datentyp: Floating Point Einheit - Beschreibung: Zeigt die Nennleistung des Umrichters an. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 44 [1] = Nennstrom VT [2] = Nennstrom CT Hinweis: Der VT-Nennstrom r0207[1] bzw.CT-Nennstrom r0207[2] stellt den passenden 4-poligen Siemens-IEC-Standard- motor für das ausgewählte Lastspiel (siehe Diagramm) dar. Die Parameter r0207[1] bzw. r0207[2] werden als Vorbelegungswerte für P0305 in Abhängigkeit der CT/VT-Appli- kation (Lastspiel) herangezogen.

  • Seite 45: Umrichterreaktion Bei Überlast / Überlastreaktion

    Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Beschreibung: Wählt die Reaktion des Umrichters auf eine interne Übertemperatur aus. Werte: Verringerung der Ausgangsfrequenz Abschaltung (F0004) Verringerung der Puls- und Ausgangsfrequenz Verringerung der Pulsfrequenz und Abschaltung (F0004) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 46 FSD und höher ist freigegeben. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Bitfeld: Signalname 1-Signal 0-Signal reserviert Nein Freigabe Phasenausfallüberwachung Nein Hinweis: Siehe P0290 (Umrichterreaktion bei Überlast) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 47: Verzögerung Umrichter-Lüfter Aus / Lüfter Aus Verzög

    ≠ 1, 2, ..., n : Asynchronous motor Ist das Ergebnis eine ganze Zahl, dann handelt es sich um einen Synchronmotor. Werte: Asynchronmotor Synchronmotor Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 48 ∆/Υ 220-240/380-420 V 11.1-11.3 A 45kg 19.7-20.6/11.4-11.9 A P0308 P0311 P0309 Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Abhängigkeit: Nur änderbar bei P0010 = 1 (Schnellinbetriebnahme). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 49 Motornennstrom [A] von Typenschild - siehe Abbildung in P0304. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Abhängigkeit: Nur änderbar bei P0010 = 1 (Schnellinbetriebnahme). Auch abhängig von P0320 (Motormagnetisierungsstrom). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 50 [2] = Umrichter-Datensatz 2 (DDS2) Abhängigkeit: Wenn P0100 = 1, werden die Werte in [hp] angegeben - siehe Abbildung P0304 (Typenschild). Nur änderbar bei P0010 = 1 (Schnellinbetriebnahme). Hinweis: Der Defaultwert ist abhängig vom Umrichtertyp und seinen Nennwerten. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 51 Siehe Abbildung in P0304 (Typenschild) p0311[0...2] Motor-Bemessungsdrehzahl / Motor-Bem.-Drehz. G120 Zugriffsstufe: 1 P-Gruppe: Motor Datentyp: Unsigned16 Schnell-IBN: YES Aktiv: YES Dynamischer Index: - Änderbar: C2(1) Einheit - Werkseinstellung 0 [] 40000 [] 1395 Beschreibung: Motornenndrehzahl [1/min] von Typenschild. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 52 Zugriffsstufe: 3 P-Gruppe: Motor Datentyp: Floating Point Schnell-IBN: YES Aktiv: NO Dynamischer Index: - Änderbar: C2(1), T Einheit - Werkseinstellung 0.0 [] 99.0 [] Beschreibung: Legt den Motormagnetisierungsstrom in [%] relativ zu P0305 (Motornennstrom) an. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 53 [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Abhängigkeit: Der Wert wird über P0307 (Motornennleistung) und P0311 (Motornenndrehzahl) berechnet. ⋅ 0307 1000 0333 0311 min] π ⋅ Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 54 Wählt das verwendete Motorkühlsystem aus. Werte: Selbstbelüftet: Wellenlüfter im Motor Fremdbelüftet: extern angebauter Lüfter Selbstbelüftet und interner Lüfter Fremdbelüftet und interner Lüfter Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 55 Parameter 1.9 Parameterliste p0340[0...2] Berechnung der Motorparameter / Ber.Mot.Parameter G120 Zugriffsstufe: 2 P-Gruppe: Motor Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Beschreibung: Berechnet verschiedene Motorparameter (siehe Tabelle): Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 56 P2187[3] Upper torque threshold 2 P2188[3] Lower torque threshold 2 P2189[3] Upper torque threshold 3 P2190[3] Lower torque threshold 3 Werte: Keine Berechn Vollständige Parametrierung Berechnung Ersatzschaltbildparameter Berechnung der U/f- und Vektorregelungsdaten Nur Berechnung der Reglereinstellungen Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 57 1.000 400.000 1.000 Beschreibung: Gibt das Verhältnis zwischen der Gesamtträgheit (Last + Motor) und der Motorträgheit alleine an. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 58 Datentyp: Floating Point Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung 0.000 [] 20.000 [] 1.000 Beschreibung: Ändert die Wartezeit nach AUS2 / bzw. Umrichterfehler bis zur erneuten Impulsfreigabe. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 59 Legt den Läuferwiderstand des Motorersatzschaltbildes fest (Strangwert). Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Abhängigkeit: Wird automatisch mit Hilfe des Motormodells berechnet oder über P1910 (Motoridentifikation) bestimmt. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 60 Legt die Läuferstreuinduktivität des Motorersatzschaltbildes in [mH] fest (Strangwert). Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Abhängigkeit: Wird automatisch mit Hilfe des Motormodells berechnet oder über P1910 (Motoridentifikation) bestimmt. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 61 Wird automatisch mit Hilfe des Motormodells berechnet oder über P1910 (Motoridentifikation) bestimmt. Vorsicht: Die Ersatzschaltbilddaten beziehen sich immer auf das Stern-Ersatzschaltbild. Liegen Daten für das Dreieck-Ersatzschaltbild vor, so sind diese vor der Eingabe in das Stern-Ersatzschaltbild umzurechnen. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 62 [2] = Umrichter-Datensatz 2 (DDS2) Achtung: Dieser Wert bildet mit Magnetisierungskennlinie Strom 2 (P0367)ein Wertepaar. P0363 muss kleiner oder gleich dem Magnetisierungskennlinie Fluss 3 (P0364) und größer oder gleich dem Magnetisierungskennlinie Fluss 1 (P0362) sein. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 63 [2] = Umrichter-Datensatz 2 (DDS2) Abhängigkeit: Beeinflusst P0320 (Motormagnetisierungsstrom). Achtung: Der Wert gehört zu dem ersten Flusswert und muss kleiner oder gleich dem Magnetisierungskennlinie Strom 2 (P0367) sein. Hinweis: Siehe P0362 (Magnetisierungskennlinie Fluss 1). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 64 (P0368) sein. Hinweis: Siehe P0362 (Magnetisierungskennlinie Fluss 1). r0370[0...2] Ständerwiderstand [%] / Ständ.Wid. [%] G120 Zugriffsstufe: 4 P-Gruppe: Motor Datentyp: Floating Point Einheit - Beschreibung: Zeigt den normierten Ständerwiderstand des Motorersatzschaltbildes (Strangwert) in [%] an. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 65 Zeigt den normierten Läuferwiderstand des Motorersatzschaltbildes (Strangwert) in [%] an. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Rated motor impedance: p0304 <=> ⋅ ⋅ p0305 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 66: Hauptreaktanz In / Hauptreaktanz

    [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) r0386[0...2] Gesamt-Zeitkonstante Streureaktanz / Ges.Streureakt ZtK G120 Zugriffsstufe: 4 P-Gruppe: Motor Datentyp: Floating Point Einheit - Beschreibung: Zeigt die Gesamtstreuzeitkonstante des Motors an. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 67 Einheit - Werkseinstellung Beschreibung: Wählt den Gebertyp (Einspur- / Zweispurgeber) aus. Werte: Gesperrt Rechteck-Impulsgeber ohne Nullimpuls Rechteck-Impulsgeber mit Nullimpuls Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 68: Co/Bo: Geberzustandswort / Geberzustandswort

    Nein Signal o.k. Nein Verlust des Gebersignals bei niedriger Nein Drehzahl Drehzahlmessung mit einer Geberimpuls- Nein flanke Hinweis: Die 7-Segmentanzeige für Bit-Parameter (binäre Parameter) ist in der Parameterliste unter dem Abschnitt "Einfüh- rung" dargestellt. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 69 Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Beschreibung: kehrt den internen Drehsinn des Gebersignals um Bewirkt das Gleiche wie ein Vertauschen der Signale ENC_A und ENC_B Werte: Normal-Drehsinn des Gebers Gegendrehsinn des Gebers Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 70 Hinweis: Wenn der Geber (p0400>0) und die Motorhaltebremse freigegeben sind (P1215 > 0), sollte - um Drehzahlverlust- meldungen zu vermeiden, wenn die Bremse aktiv ist - die zulässige Drehzahldifferenz (P0492) > Fmin P1080 sein. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 71: Verzögerungszeit Der Drehzahlverlustreaktion / Verzög.n-Verlmeld

    Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung Beschreibung: Wählt den Motor-Temperaturfühler aus. Werte: Kein Sensor PTC-Thermisitor KTY84 Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 72 Verbindungsfehler Wenn die Verbindung des PTC- oder des KTY84-Fühlers unterbrochen oder kurzgeschlossen ist, wird ein Fehler ausgegeben und (in der Werkseinstellung) der Umrichter abgeschaltet p0601[0...2] Motortemperaturfühler / Motor-Temp.-Sensor G120 (CU240S DP), Zugriffsstufe: 2 P-Gruppe: Motor Datentyp: Unsigned16 G120 (CU240S) Schnell-IBN: NO...
  • Seite 73 Parameter 1.9 Parameterliste Werte: Kein Sensor PTC-Thermisitor KTY84 Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 74 0 °C und 2600 Ohm bei 300 °C liegt Er hat einen positiven Temperaturkoeffizienten und - im Gegensatz zu den PTCs eine nahezu lineare Temperatur- Kennlinie Das Widerstandsverhalten ist vergleichbar dem eines Messwiderstandes mit sehr großem Temperaturköffizienten. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 75 Verbindungsfehler Wenn die Verbindung des PTC- oder des KTY84-Fühlers unterbrochen oder kurzgeschlossen ist, wird ein Fehler ausgegeben und (in der Werkseinstellung) der Umrichter abgeschaltet p0601[0...2] Motortemperaturfühler / Motor-Temp.-Sensor G120 (CU240S DP- Zugriffsstufe: 2 P-Gruppe: Motor Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T...
  • Seite 76 Der KTY84-Fühler ist eigentlich ein Halbleiter-Fühler (Diode), dessen Widerstandswert zwischen etwa 500 Ohm bei 0 °C und 2600 Ohm bei 300 °C liegt Er hat einen positiven Temperaturkoeffizienten und - im Gegensatz zu den PTCs eine nahezu lineare Temperatur- Kennlinie Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 77 [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Abhängigkeit: Dieser Wert sollte mindestens 40 °C höher als die Umgebungstemperatur P0625 sein. p0604 ≥ p0625 + 40 °C Hinweis: Standardwert hängt von P0300 (Auswahl Motortyp) ab. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 78 Die Reaktion auf die Warnung kann mit P0610 von dieser Werkseinstellung geändert werden Die Überwachung von Parameter r0034 ist besonders nützlich, wenn die berechnete Motortemperatur sehr stark ansteigt. p0610[0...2] Reaktion auf Motor-I2t-Temperatur / I2t-Temp.-Reakt. G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Motor Datentyp: Unsigned16 G120 (CU240S DP-...
  • Seite 79 Spezifiziert die Magnetisierungszeit zur Identifikation des Ständerwiderstands Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Dieser Parameter wird als Ergebnis der Motordaten-Identifikation entsprechend der ermittelten Läuferzeitkonstan- ten r1913 gesetzt Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 80 [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Die Temperaturerhöhung sind nur für den Sinusbetrieb (Grundwelle) gültig. Temperaturanstieg durch Umrichterbetrieb (Modulationsverluste) und Ausgangsfilter wird auch berücksichtigt. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 81 CO: Ständerwicklungs-Temperatur / Ständ.Wickl.Temp. G120 Zugriffsstufe: 4 P-Gruppe: Motor Datentyp: Floating Point Einheit - Beschreibung: Zeigt die Ständerwicklungstemperatur des Motormassenmodells an. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 82 Beschreibung: Wählt die digitale Befehlsquelle aus. Werte: Standardeinstellung BOP (Tastenfeld) Terminal USS auf RS232 USS auf RS485 Beispiel: Index: [0] = Befehlsdatensatz 0 (CDS0) [1] = Befehlsdatensatz 1 (CDS1) [2] = Befehlsdatensatz 2 (CDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 83 19.13 19.13 2032.13 2036.13 P1036 19.14 19.14 2032.14 2036.14 P1055 19.8 2032.8 2036.8 P1056 2032.9 2036.9 P1074 P1110 P1113 19.11 722.1 2032.11 2036.11 P1124 P1140 2032.4 2036.4 P1141 2032.5 2036.5 P1142 2032.6 2036.6 P1230 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 84 Vorsicht: Achtung: eine Änderung des Parameters P0700 bewirkt, dass alle BI-Parameter auf Werkseinstellung zurückge- setzt werden bzw. gemäß folgender Liste verändert werden p0700[0...2] Wahl der Befehlsquelle / Wahl.Bef.Quelle G120 (CU240S DP), Zugriffsstufe: 1 P-Gruppe: Befehle Datentyp: Unsigned16 G120 (CU240S DP-...

  • Seite 85: Funktion Des Digital-Eingangs 0 / Funktion Von Di0

    "EIN/AUS1" an einem digitalen Eingang kann mit "EIN reversieren/AUS1" an einem anderen digitalen Eingang kombiniert werden Nur der erste aktive EIN-Befehl behält dabei die Steuerungshoheit. p0701[0...2] Funktion des Digital-Eingangs 0 / Funktion von DI0 G120 (CU240S DP), Zugriffsstufe: 2 P-Gruppe: Befehle Datentyp: Unsigned16 G120 (CU240S DP-...
  • Seite 86 Funktion des Digital-Eingangs 1 / Funktion v. DI1 G120 (CU240S) Zugriffsstufe: 2 P-Gruppe: Befehle Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Beschreibung: Wählt die Funktion von Digitaleingang 1 aus. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 87 [1] = Befehlsdatensatz 1 (CDS1) [2] = Befehlsdatensatz 2 (CDS2) Hinweis: Siehe P0701 (Funktion Digitaleingang 0). p0702[0...2] Funktion des Digital-Eingangs 1 / Funktion v. DI1 G120 (CU240S DP), Zugriffsstufe: 2 P-Gruppe: Befehle Datentyp: Unsigned16 G120 (CU240S DP- Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 88 Funktion des Digital-Eingangs 3 / Funktion v. DI3 G120 Zugriffsstufe: 2 P-Gruppe: Befehle Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Beschreibung: Wählt die Funktion von Digitaleingang 3 aus. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 89 Festfrequenzwahl bit3 Freigabe DC-Bremse Freigabe PID Fremdabschaltung Zusätzlichen Frequenzsollwert sperren Freigabe BICO-Parametrierung Index: [0] = Befehlsdatensatz 0 (CDS0) [1] = Befehlsdatensatz 1 (CDS1) [2] = Befehlsdatensatz 2 (CDS2) Hinweis: Siehe P0701 (Funktion Digitaleingang 0). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 90 [1] = Befehlsdatensatz 1 (CDS1) [2] = Befehlsdatensatz 2 (CDS2) Hinweis: Siehe P0701 (Funktion Digitaleingang 0). p0707[0...2] Funktion des Digital-Eingangs 6 / Funktion v. DI6 G120 (CU240S DP), Zugriffsstufe: 2 P-Gruppe: Befehle Datentyp: Unsigned16 G120 (CU240S) Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 91 [1] = Befehlsdatensatz 1 (CDS1) [2] = Befehlsdatensatz 2 (CDS2) Hinweis: Siehe P0701 (Funktion Digitaleingang 0). p0708[0...2] Funktion des Digital-Eingangs 7 / Funktion v. DI7 G120 (CU240S DP), Zugriffsstufe: 2 P-Gruppe: Befehle Datentyp: Unsigned16 G120 (CU240S) Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 92 Parameter 1.9 Parameterliste p0709[0...2] Funktion des Digital-Eingangs 8 / Funktion v. DI8 G120 (CU240S DP), Zugriffsstufe: 2 P-Gruppe: Befehle Datentyp: Unsigned16 G120 (CU240S) Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Werte: Digital-Eingang gesperrt EIN / AUS1...
  • Seite 93 Beschreibung: Zentraler Schalter zur Auswahl der Befehls- und Sollwertquelle für den Umrichter. Die Befehls- und die Sollwertquelle können unabhängig voneinander ausgewählt werden. Mit der Zehnerstelle wird die Befehlsquelle ausgewählt, mit der Einerstelle die Sollwertquelle. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 94 Insbesondere nützlich z.B. wenn die Befehlsquelle vorübergehend von P0700 = 2 geändert werden soll Einstellungen in p0719 (im Gegensatz zu Einstellungen von P0700) setzen die Digital-Eingänge (P0701, P0702,..) nicht zurück p0719[0...2] Wahl d. Bef. & d. Sollw. / Bef.&Freq.Sollw. G120 (CU240S DP), Zugriffsstufe: 4 P-Gruppe: Befehle Datentyp: Unsigned16 G120 (CU240S DP-...

  • Seite 95: Anzahl Digitaleingänge / Anzahl Di

    Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned8 Einheit - Beschreibung: Zeigt die Anzahl der Digitaleingänge an. r0722 CO/BO: Werte Binär-Eingabe / BE-Wert G120 (CU240S DP), Zugriffsstufe: 2 P-Gruppe: Befehle Datentyp: Unsigned16 G120 (CU240S) Einheit - Beschreibung: Zeigt den Status der Digitaleingänge an.

  • Seite 96: Entprellzeit Für Digital-Eingänge / Entprellzeit: Di

    Beschreibung: Bestimmt die Methode zur Auswertung der Signale von den Klemmen Dieser Parameter erlaubt die Wahl der Überwachungsphilosophie: 0 Siemens (start/start/Drehrichtg) - (Meth. 1 u. Meth. 2) 1 2-Draht (vor/rev) - (Methode 3) 2 3-Draht (vor/rev) - (Methode 4) 3 3-Draht (start/Drehrichtg) - (Meth. 5) Die Auswertungsmethoden können nur alternativ verwendet werden...
  • Seite 97 Parameter 1.9 Parameterliste Werte: Siemens (Start/Drehrichtg) 2-Draht(vor/rev) 3-Draht(vor/rev) 3-Draht(Start/Drehrichtg) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 98 STOP ON_PULSE ON_REV/OFF1 ON_REV FWDP OFF1/HOLD REVP Bezüglich Verwendung von Festfrequenzen siehe P1000 und P1001. Beschreibung der Wirkungsweise der einzelnen Steuermethoden: Siemens standard control using ON /OFF1 and REV ON/OFF1 ON/OFF1 Equivalent Control Inputs ON/OFF1 Active Control Commands Active Active...
  • Seite 99 Parameter 1.9 Parameterliste Siemens standard control using ON /OFF1 and ON_REV/OFF1 ON/OFF1 ON/OFF1 ON_REV/OFF1 ON_REV/OFF1 Equivalent Control Inputs Act. Active ON/OFF1 Ignored Control Commands ON_REV/OFF1 Ignored Active Inverter Frequency Time f out o = OFF1 2-wire control using ON _FWD and ON_REV...
  • Seite 100 3-wire control using ON _PULSE, OFF1/HOLD and REV ON_PULSE ON_PULSE OFF1/HOLD OFF1/HOLD Equivalent Control Inputs Comm and ignored ON_PULSE Active Control Active Active OFF1/HOLD Commands Active Active Inverter Frequency Time f out o = OFF1 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 101: Anzahl Digitalausgänge / Anzahl Da

    BI: Funktion des Digital-Ausgangs 1 / Fkt. v. DO1 G120 Zugriffsstufe: 2 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung Max bico 52:7 Beschreibung: Legt die Quelle für Digitalausgang 1 fest. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 102 BI: Funktion des Digital-Ausgangs 2 / Fkt. v. DO2 G120 Zugriffsstufe: 2 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung Max bico Beschreibung: Legt die Quelle für Digitalausgang 2 fest. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 103: Digitalausgänge Invertieren / Das Invertieren

    Einheit - Werkseinstellung 0000 bin Beschreibung: Definiert den high-/low-Status eines Relais für die betreffende Funktion. Bitfeld: Signalname 1-Signal 0-Signal Invertieren des Digitalausgangs 0 Nein Invertieren des Digitalausgangs 1 Nein Invertieren des Digitalausgangs 2 Nein Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 104: Anzahl Der Aes / Anzahl Der Aes

    Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung 0 [] 10000 [] Beschreibung: Legt die Filterzeit (PT1-Filter) in [ms] für den Analogeingang fest. Index: [0] = Analogeingang 0 (AE0) [1] = Analogeingang 1 (AE1) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 105 Dieser Wert wird als Eingang für Analog-BICO-Konnektoren verwendet. ASPmax stellt den höchsten Analogsollwert dar (kann bei 10 V liegen). ASPmin stellt den niedrigsten Analogsollwert dar (kann bei 0 V liegen). Siehe Parameter P0757 bis P0760 (AE-Skalierung) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 106 Stromeingang unipolar (0 mA ... +20 mA) Stromeingang unipolar (0 mA ... +20 mA) mit Überwachung Spannungseingang bipolar (-10 V ... +10 V) Index: [0] = Analogeingang 0 (AE0) [1] = Analogeingang 1 (AE1) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 107 Eingangsspannung unter 50 % der Totzonenspannung absinkt. Aufgrund von Hardwarebeschränkungen kann die bipolare Spannung (siehe Enum-Deklarierung) für den Analoge- ingang 1 (P0756[1] = 4) nicht ausgewählt werden. Hinweis: Siehe Parameter P0757 bis P0760 (AE-Skalierung) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 108 ASPmin stellt den niedrigsten Analogsollwert dar (kann bei 0 V oder 0 mA liegen). Werkseinstellungswerte ergeben eine Skalierung von 0 V oder 0 mA = 0 %, und 10 V oder 20 mA = 100 %. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 109 -10 V 10 V 100% P0759 P0758 ASPmin Index: [0] = Analogeingang 0 (AE0) [1] = Analogeingang 1 (AE1) Achtung: Der x2-Wert der AI-Skalierung P0759 muß größer sein als der x1-Wert der AI-Skalierung P0757. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 110 Wert x2 der AE-Skalierung / Wert x2:AE-Skal. G120 Zugriffsstufe: 2 P-Gruppe: Klemmen Datentyp: Floating Point Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung Beschreibung: Setzt den X2-Wert wie in P0757 beschrieben (AE-Skalierung). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 111: Breite Der Ae-Totzone / Aetotzonenbreite

    Bestimmt die Verzögerungszeit zwischen dem Verlust des Analogsollwerts und der Anzeige der Fehlermeldung F0080. Index: [0] = Analogeingang 0 (AE0) [1] = Analogeingang 1 (AE1) Hinweis: Erfahrene Anwender können die gewünschte Reaktion auf F0080 wählen (die Standardeinstellung ist AUS2). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 112: Anzahl Der Aas / Anzahl Der Aas

    Wenn freigegeben, gibt dieser Parameter den Absolutwert aus Wenn der Wert ursprünglich negativ war, wird das entsprechende Bit in R0783 gesetzt, andernfalls wird es gelöscht. Index: [0] = Analogausgang 0 (AA0) [1] = Analogausgang 1 (AA1) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 113 P1: 0.0 % = 0 mA P2: 100.0 % = 20 mA Index: [0] = Analogausgang 0 (AA0) [1] = Analogausgang 1 (AA1) Abhängigkeit: Beeinflusst P2000 bis P2003 (Bezugsfrequenz, -spannung, -strom oder -drehmoment) entsprechend des zu gene- rierenden Sollwerts. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 114 Aktiv: YES Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung -99999.0 [] 99999.0 [] 100.0 Beschreibung: Bestimmt x2 der Ausgangskennlinie in [%]. Index: [0] = Analogausgang 0 (AA0) [1] = Analogausgang 1 (AA1) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 115: Breite Der Aa-Totzone / Aatotzonenbreite

    Bit 0 bedeutet, dass der Wert am Analogausgang 1 negativ ist. Bit 1 bedeutet, dass der Wert am Analogausgang 2 negativ ist. Bitfeld: Signalname 1-Signal 0-Signal Analogausgg. 0 -ve Nein Analogausgg. 1 -ve Nein Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 116 Damit dies möglich ist, muss P0010 auf 30 gesetzt werden. Werte: Gesperrt Start BOP-Transfer Start MMC-Transfer Hinweis: Der Parameter wird nach der Übertragung automatisch auf 0 zurückgesetzt (Standardeinstellung) P0010 wird nach erfolgreichem Abschluss auf 0 zurückgesetzt. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 117: Befehlsdatensatz Cds Kopieren / Cds Kopieren

    Ruft die Funktion "Befehlsdatensatz (CDS) kopieren" auf. Die Liste aller Befehlsdatenparameter (CDS) kann aus der Einleitung der Parameterliste (PLI) entnommen werden. Beispiel: Kopieren aller Werte von CDS0 nach CDS2 kann wie folgt vorgenommen werden: Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 118 [2] = Starte kopieren Hinweis: Der Startwert in Index 2 wird nach Ausführung der Funktion automatisch auf 0 zurückgesetzt. p0810 BI: CDS Bit0 (Hand/Auto) / CDS Bit 0 G120 (CU240S DP- Zugriffsstufe: 2 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T...
  • Seite 119 Parameter 1.9 Parameterliste p0810 BI: CDS Bit0 (Hand/Auto) / CDS Bit 0 G120 (CU240S), Zugriffsstufe: 2 P-Gruppe: Befehle Datentyp: Unsigned32 G120 (CU240S DP) Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung Max bico Beschreibung: Wählt die Befehlsquelle aus, von der Bit 0 für die Auswahl eines Befehlsdatensatz (CDS) ausgelesen werden soll.

  • Seite 120: Antriebsdatensatz Dds Kopieren / Dds Kopieren

    Parameter 1.9 Parameterliste p0811 BI: CDS Bit 1 / CDS Bit 1 G120 (CU240S DP- Zugriffsstufe: 2 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung Max bico Beschreibung: Wählt die Befehlsquelle aus, von der Bit 1 für die Auswahl eines Befehlsdatensatz (CDS) ausgelesen werden soll (siehe Parameter P0810).
  • Seite 121 Parameter 1.9 Parameterliste Hinweis: Der Startwert in Index 2 wird nach Ausführung der Funktion automatisch auf 0 zurückgesetzt. p0820 BI: DDS Bit 0 / DDS Bit 0 G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 122 Parameter 1.9 Parameterliste p0820 BI: DDS Bit 0 / DDS Bit 0 G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 G120 (CU240S) Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico Beschreibung: Wählt die Befehlsquelle aus, von der Bit 0 für die Auswahl eines Antriebsdatensatz (CDS) ausgelesen werden soll.
  • Seite 123 Parameter 1.9 Parameterliste p0821 BI: DDS Bit 1 / DDS Bit 1 G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico Beschreibung: Wählt die Befehlsquelle , von der Bit 1 zur Anwahl eines Antriebsdatensatzes eingelesen werden soll (siehe Para- meter P0820).
  • Seite 124 Wert von P0840 geändert wird. Wenn Standardtelegramm (p0700 = 6, p922 ist Standard-Telegramm), kann dieser Parameter nicht geändert wer- den. p0840[0...2] BI: EIN / AUS1 / EIN / AUS1 G120 (CU240S DP) Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO...
  • Seite 125 Wert von P0840 geändert wird. Wenn Standardtelegramm (p0700 = 6, p922 ist Standard-Telegramm), kann dieser Parameter nicht geändert wer- den. p0842[0...2] BI: EIN revers/AUS1 / EIN rev/AUS1 G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 126 Parameter 1.9 Parameterliste p0842[0...2] BI: EIN revers/AUS1 / EIN rev/AUS1 G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 G120 (CU240S) Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico Beschreibung: Ermöglicht die Auswahl der EIN/AUS1-Befehlsquelle mit reversieren über BICO.
  • Seite 127 AUS2 bedeutet sofortige Impulssperre; der Motor trudelt aus. AUS2 ist low-aktiv, d. h. : 0 = Impulssperre. 1 = Betriebsbereitschaft. p0844[0...2] BI: 1. AUS2 / 1. AUS2 G120 (CU240S DP) Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 128 AUS2 bedeutet sofortige Impulssperre; der Motor trudelt aus. AUS2 ist low-aktiv, d. h. : 0 = Impulssperre. 1 = Betriebsbereitschaft. p0845[0...2] BI: 2. AUS2 / 2. AUS2 G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 129 Parameter 1.9 Parameterliste p0845[0...2] BI: 2. AUS2 / 2. AUS2 G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 G120 (CU240S) Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico 19:1 Beschreibung: Bestimmt die zweite Quelle von AUS2.
  • Seite 130 AUS3 bedeutet schnelles Herunterfahren auf 0. AUS3 ist low-aktiv, d. h. : 0 = schnelles Herunterfahren 1 = Betriebsbereitschaft. p0848[0...2] BI: 1. AUS3 / 1. AUS3 G120 (CU240S DP) Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 131 AUS3 bedeutet schnelles Herunterfahren auf 0. AUS3 ist low-aktiv, d. h. : 0 = schnelles Herunterfahren 1 = Betriebsbereitschaft. p0849[0...2] BI: 2. AUS3 / 2. AUS3 G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 132 Parameter 1.9 Parameterliste p0849[0...2] BI: 2. AUS3 / 2. AUS3 G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 G120 (CU240S) Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico Beschreibung: Bestimmt die zweite Quelle von AUS3.
  • Seite 133 Parameter 1.9 Parameterliste p0852[0...2] BI: Pulsfreigabe / Pulsfreigabe G120 (CU240S DP) Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico 2090:3 Beschreibung: Bestimmt die Quelle des Impulsfreigabe-/Impulssperresignals. Empfehlung: 722.0 = Digitaleingang 0 (P0701 muss auf 99 gesetzt sein, BICO) 722.1 = Digitaleingang 1 (P0702 muss auf 99 gesetzt sein, BICO)
  • Seite 134 Parameter 1.9 Parameterliste p0918 CB-Adresse / CB-Adresse G120 (CU240S DP), Zugriffsstufe: 2 P-Gruppe: Kommunikation Datentyp: Unsigned16 G120 (CU240S DP- Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Beschreibung: Definiert die Adresse der CB (Kommunikationsbaugruppe) oder die Adresse der anderen Optionsmodule.
  • Seite 135 USS on RS485 Hinweis: Die 7-Segmentanzeige für Bit-Parameter (binäre Parameter) ist in der Parameterliste unter dem Abschnitt "Einfüh- rung" dargestellt. p0927 Parameter änderbar über / ändern Par. über G120 (CU240S DP, Zugriffsstufe: 2 P-Gruppe: Kommunikation Datentyp: Unsigned8 CU240S DP-F) Schnell-IBN: NO...
  • Seite 136 Parameter 1.9 Parameterliste r0947[0...63] CO: Letzter Fehlercode / Letzt. Fehlercode G120 (CU240S DP), Zugriffsstufe: 2 P-Gruppe: Meldungen Datentyp: Unsigned16 G120 (CU240S) Einheit - Beschreibung: Zeigt die Fehlerhistorie entsprechend des nachfolgenden Abbildung an. Es gilt: "F1" ist der erste aktive Fehler (noch nicht quittiert).
  • Seite 137 Parameter 1.9 Parameterliste r0947[0...63] CO: Letzter Fehlercode / Letzt. Fehlercode G120 (CU240S DP- Zugriffsstufe: 2 P-Gruppe: Meldungen Datentyp: Unsigned16 Einheit - Beschreibung: Zeigt die Fehlerhistorie entsprechend des nachfolgenden Abbildung an. Es gilt: "F1" ist der erste aktive Fehler (noch nicht quittiert).
  • Seite 138 P-Gruppe: Kommunikation Datentyp: Unsigned16 Einheit - Beschreibung: Firmware-Versionsdaten Beispiel: Index: [0] = Firma (Siemens = 42) [1] = Produkttyp [2] = Firmware-Version [3] = Firmware-Datum (Jahr) [4] = Firmware-Datum (Tag/Monat) [5] = Antriebsobjekte Anzahl [6] = Firmware-Version Control Units CU240S...

  • Seite 139: Steuerwort 1 / Steuerwort

    Einschaltsperre aktiv Nein Umrichter Warnung steht an Nein Soll- / Istwertabweichung Nein PZD-Steuerung Nein f_act >= P1082 (f_max) Nein Warnung: Motorstrom-/Drehmomentbe- Nein grenzung Bremse aktiv Nein Überlast Motor Nein Motor Rechtslauf Nein Umrichter überlastet Nein Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 140 Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung 4294967295 Beschreibung: Rücksetzbarer Systemlaufzeitzähler p0970 Rücksetzen auf Standard-Einstellungen / Rücks.Stdd-Einst. G120 (CU240S DP), Zugriffsstufe: 1 P-Gruppe: Werkseinstellungen Datentyp: Unsigned16 G120 (CU240S) Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: - Einheit -...

  • Seite 141: Liste Der Verfügbaren Parameter-Nummern / Parameter-Liste

    Nach Abschluß des Vorgangs wird bei den PC-Tools (z.B. Starter) bzw. BOP die Kommunikation automatisch wie- der hergestellt. r0980[0...99] Liste der verfügbaren Parameter-Nummern / Parameter-Liste G120 Zugriffsstufe: 2 P-Gruppe: Kommunikation Datentyp: Unsigned16 Einheit - Beschreibung: Enthält 100 Parameter-Nummern mit Index 0-99 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 142 "BeforeAccess"-Funktion dynamisch bestimmt Das letzte Element enthält die Nummer des Parameter-Listenfeldes; 0 bedeutet Ende der Liste r0983[0...99] Liste der verfügbaren Parameter-Nummern / Parameter-Liste G120 Zugriffsstufe: 2 P-Gruppe: Kommunikation Datentyp: Unsigned16 Einheit - Beschreibung: Enthält 100 Parameter-Nummern mit Index 300-399 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 143 "BeforeAccess"-Funktion dynamisch bestimmt Das letzte Element enthält die Nummer des Parameter-Listenfeldes; 0 bedeutet Ende der Liste r0986[0...99] Liste der verfügbaren Parameter-Nummern / Parameter-Liste G120 Zugriffsstufe: 2 P-Gruppe: Kommunikation Datentyp: Unsigned16 Einheit - Beschreibung: Enthält 100 Parameter-Nummern mit Index 600-699 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 144 "BeforeAccess"-Funktion dynamisch bestimmt Das letzte Element enthält die Nummer des Parameter-Listenfeldes; 0 bedeutet Ende der Liste r0989[0...99] Liste der verfügbaren Parameter-Nummern / Parameter-Liste G120 Zugriffsstufe: 2 P-Gruppe: Kommunikation Datentyp: Unsigned16 Einheit - Beschreibung: Enthält 100 Parameter-Nummern mit Index 900-999 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 145 Änderbar: C2(1), T Einheit - Werkseinstellung Beschreibung: Wählt die Quelle für den Frequenzsollwert. In der folgenden Tabelle mit den möglichen Einstellungen, wird der Hauptsollwert über die Einer-Stelle und der Zusatzsollwert über die Zehner-Stelle ausgewählt. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 146 USS auf RS485 + Analog-Sollwert 2 Analog-Sollwert 2 + Analog-Sollwert 2 Beispiel: Einstellung 12 bedeuted: Hauptsollwert (2) vom Analogeingang, Zusatzsollwert (1) vom Motorpoti Index: [0] = Befehlsdatensatz 0 (CDS0) [1] = Befehlsdatensatz 1 (CDS1) [2] = Befehlsdatensatz 2 (CDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 147 1.0 P1076 Example: P1000 = 21 → P1070 = 1050.0 P1071 = 1.0 P1075 = 755.0 P1076 = 1.0 Hinweis: Einzelne Ziffern stehen für Hauptsollwerte ohne Zusatzsollwerte. ==> see parameter r1050 ==> see parameter r0752 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 148 Parameter 1.9 Parameterliste p1000[0...2] Wahl des Frequenzsollwerts / Freq.Sollw.Wahl G120 (CU240S DP), Zugriffsstufe: 1 P-Gruppe: Sollwerte Datentyp: Unsigned16 G120 (CU240S DP- Schnell-IBN: YES Aktiv: YES Dynamischer Index: - Änderbar: C2(1), T Einheit - Werkseinstellung Beschreibung: Wählt die Quelle für den Frequenzsollwert.
  • Seite 149 P1076 Example: P1000 = 21 → P1070 = 1050.0 P1071 = 1.0 P1075 = 755.0 P1076 = 1.0 Hinweis: Einzelne Ziffern stehen für Hauptsollwerte ohne Zusatzsollwerte. ==> see parameter r1050 ==> see parameter r0752 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 150 G120 Zugriffsstufe: 2 P-Gruppe: Sollwerte Datentyp: Floating Point Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung -650.00 [] 650.00 [] 15.00 Beschreibung: Bestimmt den Sollwert für die Festfrequenz 4 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 151 -650.00 [] 650.00 [] 35.00 Beschreibung: Bestimmt den Sollwert für die Festfrequenz 8 Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Siehe Parameter P1001 (Festfrequenz 1). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 152 -650.00 [] 650.00 [] 55.00 Beschreibung: Bestimmt den Sollwert für die Festfrequenz 12 Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Siehe Parameter P1001 (Festfrequenz 1). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 153 Einheit - Werkseinstellung Beschreibung: Festfrequenzen können über zwei verschiedene Methoden ausgewählt werden. Parameter P1016 definiert die Methode. Werte: Direktauswahl Binär-Auswahl Hinweis: In der Tabelle in P1001 (Festfrequenz 1) wird die Verwendung von Festfrequenzen beschrieben. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 154: Bi: Festfrequenz-Auswahl Bit 0 / Ff-Wahl Bit

    Parameter 1.9 Parameterliste p1020[0...2] BI: Festfrequenz-Auswahl Bit 0 / FF-Wahl Bit 0 G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico 722:3 Beschreibung: Bestimmt die Quelle, mit der die Festfrequenzauswahl erfolgt.

  • Seite 155: Bi: Festfrequenz-Auswahl Bit 1 / Ff-Wahl Bit

    Wenn Standard-Telegramm 350 und ProfiBus gewählt ist (p0700 = 6, p922 = 350), kann dieser Parameter nicht geändert werden. Hinweis: Die am häufigsten gewählten Einstellungen sind in P1020 (Festfrequenzauswahl Bit 0) zu finden. p1023[0...2] BI: Festfrequenz-Auswahl Bit 3 / FF-Wahl Bit 3 G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 G120 (CU240S) Schnell-IBN: NO...

  • Seite 156: Sperre Des Mop Für Drehrichtungsumkehr / Sperre Mop Revers

    über Digitaleingänge oder über Höher- / Tiefer-Taste auf OP-Tastatur (z.B. BOP)). Die Reversier-Taste des OP (z.B. BOP) wird durch den Parameter P1032 nicht beeinflusst. Eine Drehrichtungsänderung des Motors kann über den Parameter P1110 verhindert werden. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 157 Parameter 1.9 Parameterliste p1035[0...2] BI: Freigabe für MOP (Höher-Befehl) / Freig.MOP (Höher) G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico 2090:13 Beschreibung: Bestimmt die Quelle für die Erhöhung des Motorpotentiometersollwerts.
  • Seite 158 [2] = Befehlsdatensatz 2 (CDS2) Abhängigkeit: Wenn Standard-Telegramm gewählt ist (p0700 = 6, p922 = Standard-Telegramm), kann dieser Parameter nicht geändert werden. p1036[0...2] BI: Freigabe für MOP (Tiefer-Befehl) / Frgb.MOP tiefer G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...

  • Seite 159: Werkseinstellung

    Parameter 1.9 Parameterliste p1036[0...2] BI: Freigabe für MOP (Tiefer-Befehl) / Frgb.MOP tiefer G120 (CU240S DP) Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico 2090:14 Beschreibung: Bestimmt die Quelle für die Verringerung des Motorpotentiometersollwerts.
  • Seite 160 USS on RS 232 USS on P1036 RS 485 Fieldbus P1082 P1080 P1120 P1121 -P1080 r1050 -P1082 Achtung: Ein kurzzeitiges Betätigen (kleiner 1 Sekunde) von MOP-Tiefer bzw. MOP-Höher, ermöglicht Frequenzänderungen in 0.1 Hz Schritten. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 161 Parameter 1.9 Parameterliste p1055[0...2] BI: Freigabe Tippbetrieb rechts / Tippbetr.freig.-> G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico 2090:8 Beschreibung: Definiert die Quelle des Tipp-Befehls rechts, der verwendet wird, wenn P0719 = 0 (automatische Auswahl der Befehls-/Sollwertquelle).
  • Seite 162 [2] = Befehlsdatensatz 2 (CDS2) Abhängigkeit: Wenn Standard-Telegramm gewählt ist (p0700 = 6, p922 = Standard-Telegramm), kann dieser Parameter nicht geändert werden. p1056[0...2] BI: Freigabe Tippbetrieb links / Tippbetr.freig.<- G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 163 Parameter 1.9 Parameterliste p1056[0...2] BI: Freigabe Tippbetrieb links / Tippbetr.freig.<- G120 (CU240S DP) Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico 2090:9 Beschreibung: Definiert die Quelle des Tipp-Befehls links, der verwendet wird, wenn P0719 = 0 (automatische Auswahl der Befehls-/Sollwertquelle).
  • Seite 164 [2] = Umrichter-Datensatz 2 (DDS2) Abhängigkeit: P1060 und P1061 erhöhen bzw. verringern die Rampenzeiten für den Tippbetrieb. Die Verrundungszeiten P1130 - P1134, Verrundungstyp P1134 und P2167 haben ebenfalls einen Einfluss auf die Tipp-Rampe (JOG). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 165 P1060 / P1061 : Tipp-Betrieb ist aktiv P1120 / P1121 : Normalbetrieb (EIN/AUS) ist aktiv P1060 / P1061 : Normalbetrieb (EIN/AUS) und P1124 sind aktiv Die Verrundungszeiten P1130 - P1133 sind bei der Tipp-Funktion ebenfalls gültig. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 166 Bestimmt die Quelle des Hauptsollwerts (HSW). Empfehlung: 755 = Analogsollwert Eingang 0 1024 = Festfrequenzsollwert 1050 = Motorpotentiometersollwert (MOP-Sollwert) Index: [0] = Befehlsdatensatz 0 (CDS0) [1] = Befehlsdatensatz 1 (CDS1) [2] = Befehlsdatensatz 2 (CDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 167 Parameter 1.9 Parameterliste p1070[0...2] CI: Hauptsollwert / Hauptsollwert G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Sollwerte Datentyp: Unsigned32 G120 (CU240S DP- Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico 2050:1 Beschreibung: Bestimmt die Quelle des Hauptsollwerts (HSW).
  • Seite 168 Parameter 1.9 Parameterliste p1074[0...2] BI: Deaktiviert den Zusatzsollwert / deakt.Zus.Sollwt. G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 G120 (CU240S) Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung Max bico Beschreibung: Deaktiviert den Zusatzsollwert (ZUSW).
  • Seite 169 Der hier eingestellte Wert gilt für beide Drehrichtungen. Desweiteren wird die Meldefunktion |f_ist| >= P1082 (r0052 Bit10, siehe Beispiel) durch diesen Parameter beein- flusst. Beispiel: Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 170 50 Hz vorgegeben. Rückspeisung an der Bemessungsfrequenz ist nur möglich, wenn die Maximalfrequenz (p1082) höher ist, als die Bemessungsfrequenz des Motors. p1082[0...2] Maximalfrequenz / Maximalfrequenz G120 (CU240S DP), Zugriffsstufe: 1 P-Gruppe: Sollwerte Datentyp: Floating Point G120 (CU240S DP- Schnell-IBN: YES...

  • Seite 171: Beschreibung

    Zeigt die resultierende maximale Frequenz an. P1300 < 20 P1800 P1800 ≤ 6 kHz → r1084 = (P1082, 650.00) P1800 ≥ 8 kHz → r1084 = (P1082, 650.00) p1300 ≥ 20 ⋅ r1084 (p1082, p0310, 200.00) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 172: Ausblendfrequenz 2 / Ausblendfrequenz

    Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung 0.00 [] 650.00 [] 0.00 Beschreibung: Definiert die Ausblendfrequenz 3, vermeidet mechanische Resonanzeffekte und unterdrückt Frequenzen im Bereich von +/- P1101 (Ausblendbandbreite). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 173: Ausblendfrequenz 4 / Ausblendfrequenz

    BI: Reversieren / Reversieren G120 (CU240S) Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico 722:1 Beschreibung: Definiert die Quelle des Reversierbefehls. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 174 1.9 Parameterliste Index: [0] = Befehlsdatensatz 0 (CDS0) [1] = Befehlsdatensatz 1 (CDS1) [2] = Befehlsdatensatz 2 (CDS2) p1113[0...2] BI: Reversieren / Reversieren G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 G120 (CU240S DP- Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 175 Frequenzsollwert mit eingestellten Rampendaten (z.B. von einer SPS) verwendet wird. Um optimales Betriebsverhalten zu erzielen ist es empfehlenswert, die Rampenzeiten in P1120 und P1121 etwas kürzer als die der SPS zu setzen. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 176 In diesem Fall gelten immer die Tipp-Rampenzeiten (P1060, P1061). Rampenzeiten wie folgt verwendet: P1060 / P1061 : Tipp-Betrieb ist aktiv P1120 / P1121 : Normalbetrieb (EIN/AUS) ist aktiv P1060 / P1061 : Normalbetrieb (EIN/AUS) und P1124 sind aktiv Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 177 Wird eine kleine Rampenzeit (P1120, P1121 < P1130, P1131, P1132, P1133) vorgegeben, so ist die Hochlaufzeit (t_up) bzw. Rücklaufzeit (t_down) nicht abhängig von P1130. Die obigen Gleichungen geben die gültigen Werte für die Rampenzeiten t_up bzw. t_down an. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 178: Rücklaufverrundungszeit Am Ende / Rücklfrundzeitende

    Werden analoge Eingänge verwendet, so könnte die Rampenglättung ein Überschwingen der Ausgangsfrequenz bewirken. Sie sollte abgeschaltet werden. Hinweis: Rundungszeiten werden empfohlen, da sie eine abrupte Reaktion vermeiden und somit schädliche Auswirkungen auf die Mechanik verhindern. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 179 [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Abhängigkeit: Bis p1130 oder p1133 > 0 sec (Zeit für Anfangs- und Endverrundung bei Hochlauf und Rücklauf) ist dieser Parame- ter ohne Wirkung. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 180: Aus3 Rücklaufzeit / Aus3 Rücklaufzeit

    [2] = Befehlsdatensatz 2 (CDS2) Abhängigkeit: Wenn Standard-Telegramm gewählt ist (p0700 = 6, p922 = Standard-Telegramm), kann dieser Parameter nicht geändert werden. p1140[0...2] BI: HLG-Freigabe / HLG-Freigabe G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 G120 (CU240S DP- Schnell-IBN: NO...
  • Seite 181 1.9 Parameterliste Abhängigkeit: Wenn Standard-Telegramm gewählt ist (p0700 = 6, p922 = Standard-Telegramm), kann dieser Parameter nicht geändert werden. p1141[0...2] BI: HLG-Start / HLG-Start G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 G120 (CU240S DP- Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 182 Fangen aktiv b. Einsch., n. Fehler, AUS2, Start in Sollw.Richtg Fangen aktiv nach Störung, AUS2, Start in Sollwertrichtung Fangen ist immer aktiv, Start nur in Sollwertrichtung Fangen aktiv b.Einsch.,n.Fehler,AUS2,Start nur in Sollw.-Richtg Fangen aktiv nach Störung, AUS2, Start in Sollwertrichtung Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 183 Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Eine Verringerung des Suchstromes kann das Verhalten des Fangens verbessern, wenn die Systemträgheit nicht sehr hoch ist. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 184 Zustandswort: Fangen V/f / ZustWrt.Fangen V/f G120 Zugriffsstufe: 4 P-Gruppe: - Datentyp: Unsigned8 Einheit - Beschreibung: Bit-Parameter zur Überprüfung und Überwachung von Zuständen während des Fangens, wenn die Betriebsart V/f gewählt ist (siehe P1300). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 185 Neustart n.Netzunterspg/-ausfall od. Störung, P1211 freigegeben Abhängigkeit: Wiedereinschaltautomatik erfordert einen ständigen EIN-Befehl über einen verdrahteten Digitaleingang. Vorsicht: Wenn P1210 > 2 gesetzt ist, kann ein Wiederanlauf des Motors automatisch durchgeführt werden, ohne dass der EIN-Befehl umgeschaltet wird! Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 186 Der EIN-Befehl muss auf einen digitalen Eingang (DE) verdrahtet sein. Wenn der Wert 6 gesetzt ist, wird sofort ein Wiederanlauf des Motors durchgeführt. In der folgenden Tabelle finden Sie eine Übersicht über den Parameter P1210 und die zugehörigen Funktionen. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 187 P-Gruppe: - Datentyp: Unsigned8 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: C2, U, T Einheit - Werkseinstellung Beschreibung: Legt fest, wie oft der Umrichter versucht, neu zu starten, wenn automatischer Wiederanlauf P1210 aktiviert ist. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 188 Digitalausgänge (z.B. DA0: ==> P0731 = 52.C (r0052 Bit12)) Zustandswort der seriellen Schnittstelle (z.B. USS) ON / OFF1/OFF3: OFF1/OFF3 Motor excitation finished r0056 Bit 04 P0346 fmin (P1080) P1216 P 1217 r0052 Point 1 Point 2 Bit 12 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 189 Die Verzögerungszeit für Motor gekippt sollte größer sein als die Brems-Haltezeiten (d.h. P2178 > P1216 und P2178 > P1217 ) Andernfalls könnten Abschaltungen durch Verlust Gebersignal erfolgen, wenn die Bremse eingelegt wird und die Impulse freigegeben werden. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 190 Dynamischer Index: - Änderbar: C2, T Einheit - Werkseinstellung 0.0 [] 20.0 [] Beschreibung: Definiert die Zeit, die der Umrichter nach Rücklauf auf Punkt 2 mit Minimalfrequenz läuft (P1080). Hinweis: Siehe Diagramm P1215 (Freigabe Haltebremse) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 191 Parameter 1.9 Parameterliste p1230[0...2] BI: Freigabe DC-Bremse / Freigbe DC-Bremse G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung Max bico Beschreibung: Ermöglicht Gleichstrombremsung über ein Signal von einer externen Quelle.
  • Seite 192 Die DC-Bremse ist nicht möglich beim Einsatz von Synchronmaschinen (d.h. P0300 = 2). Achtung: Diese Verzögerungszeit wird in P0347 eingestellt (Entmagnetisierungszeit). Eine zu kurze Verzögerung kann zu Abschaltungen wegen Überstrom führen. p1230[0...2] BI: Freigabe DC-Bremse / Freigbe DC-Bremse G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 G120 (CU240S) Schnell-IBN: NO...
  • Seite 193 Die DC-Bremse (Gleichstrom-Injektionsbremse) kann durch folgende Ereignisse ausgelöst werden: AUS1 / AUS3 ==> siehe P1233 BICO ==> siehe P1230 Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 194: Dauer Der Gleichstrombremsung / Dc-Bremsdauer

    Erreicht die Ausgangsfrequenz den in P1234 gesetzten Wert, erfolgt eine DC-Bremsung mit dem in P1232 einge- benen Strom für die in P1233 vorgebebenen Zeit. OFF1/OFF3 P0347 OFF2 f  OFF2 P1234 DC braking DC braking active r0053 Bit00 P1233 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 195 Wenn der Umrichter einen AUS1- oder AUS3-Befehl empfängt, wird durch den Hochlaufgeber die Ausgangsfre- quenz auf 0 Hz abgesenkt. Erreicht die Ausgangsfrequenz den Schwellwert P1234, so wird für die Dauer P1233 der Gleichstrom P1232 einge- prägt. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 196: Beschreibung

    > 0 Without Compound braking With Compound braking f f f_set f_set   f_act f_act DC-link DC-link DC_Comp Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 197 If p1254 = 0 : ⋅ ⋅ ⋅ ⋅ Chopper Vmains 0210 otherwise : ⋅ 1242 Chopper Werte: Gesperrt 5 % Einschaltdauer 10 % Einschaltdauer 20 % Einschaltdauer 50 % Einschaltdauer 100 % Einschaltdauer Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 198 Wird dynamisches Bremsen sowohl mit freigegebener DC- als Compound-Bremse betrieben, so hat die Com- pound-Bremse höhere Priorität als die DC-Bremse. Compound Dynamic DC braking braking braking p1233 > 0 p1236 > 0 p1237 > 0 Dynamic braking DC braking Compound braking disabled enabled enabled enabled Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 199 ∆ V – DC, Chopper p1237 Alarm Duty cycle A0535 monitoring Mains Die Warnschwelle A0535 entspricht 10 sec Betrieb bei 95 % Einschaltdauer Das Lastspiel wird nach 12 sec mit 95 % Lastspiel begrenzt. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 200 Die kinetische Energie des Motors wird verwendet, um die Zwischenkreisspannung zu puffern, dadurch sinkt die Drehzahl des Antriebs. Wenn der Antrieb mit F0003 sofort auslöst, sollte zuerst versucht werden, den Dynamikfaktor zu erhöhen (P1247). Wird F0003 immer noch ausgelöst, sollte versucht werden, den Einschaltpegel (P1245) zu erhöhen. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 201: Co: Einschaltpegel Vdc-Max Regler / Vdcmaxein-Pegel

    P1243 = 100 % bedeutet, dass die Parameter P1250, P1251 und P1252 gemäß Einstellung verwendet werden (Verstärkung, Integrationszeit, Differenzierzeit). Andernfalls werden sie mit P1243 (Dynamikfaktor von Vdc-max) multipliziert. Hinweis: Die Anpassung des Vdc-Reglers wird automatisch über die Motor- und Umrichterdaten berechnet. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 202: Einschaltpegel Der Kinetischen Pufferung / Kip-Ein-Pegel

    Verstärkung des Zwischenkreisspannungsreglers (Vdc) / Verst. Vdc-Regler G120 Zugriffsstufe: 4 P-Gruppe: - Datentyp: Floating Point Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: C2, U, T Einheit - Werkseinstellung 0.00 10.00 1.00 Beschreibung: Verstärkung des Zwischenkreisspannung-Reglers (Vdc-Regler) ein. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 203: Automatische Erkennung Der Vdc-Einschaltpegel / Vdc-Ein Auto

    Automatische Erkennung der Vdc-Einschaltpegel / Vdc-EIN Auto G120 Zugriffsstufe: 3 P-Gruppe: - Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: C2, T Einheit - Werkseinstellung Beschreibung: Aktiviert/deaktiviert die automatische Erkennung der Einschaltstufen für den Vdc-max-Regler. Werte: Gesperrt Freigegeben Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 204: Reaktion Der Kinetischen Pufferung / Reaktion Der Kip

    Ohne ausreichende Rückspeisung kann der Antrieb durch Unterspannung abschalten. Werte: Zwischenkreis bis zur Abschaltung halten Zwischenkreis bis zur Abschaltung/Störabschaltung halten Reglersperre Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 205 P1257 abgebremst. Anschließend werden die Impulse gelöscht oder Unterspannung ist aufgetreten. Kehrt die Netzspannung zurück, so wird AUS1 aktiviert (Motor wird über die Rücklauframpe abgebremst) und die Impulse werden bei Erreichen von P1257 gesperrt. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 206 Frequenzschwelle, an der der Vdc_min-Regler (kinetische Pufferung) entweder die Frequenz hält oder die Impulse löscht in Abhängigkeit von P1256. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 207 P0400 = 1 (Einspuriger Impulsgeber) liefert nur ein vorzeichenloses Signal und erlaubt daher den Betrieb nur in eine Richtung. Wenn Betrieb in beiden Drehrichtungen erforderlich ist, muss ein Geber mit zwei Kanälen angeschlossen werden (A und B) und die Einstellung 2 gewählt werden. Für weitere Informationen siehe Betriebsanleitung des Gebers Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 208 Einschränkungen: Die Vektorregelung (SLVC / VC) hängt von der Genauigkeit des verwendeten Motormodells und der vom Umrichter durchgeführten Messungen ab. Aus diesem Grund bestehen bestimmte Einschränkungen für die Verwendung der Vektorregelung (SLVC / VC): Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 209 P1610: Konstante Drehmomentanhebung (SLVC, gesteuerte Anhebung): P1750: Steuerwort (STW) des Motormodells. Vektorregelung (VC): P1460: P-Verstärkung P1462: Integral-Anteil Folgende Tabelle gibt einen Überblick der Vektorregelungsparameter (SLVC, VC), die in Abhängigkeit von Para- meter P1300 geändert werden können: Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 210 P0494[3] Delay speed loss reaction − − − − − − − − − 1) If the speed control (main setpoint ) is selected a torque setpoint is available via the additional setpoint channel. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 211 Definiert die Anhebung in [%] bezogen auf P0305 (Motor-Nennstrom) bei linearen und quadratischen U/f-Kennli- nien gemäß folgendem Diagramm: Linear V/f Boost voltage Vmax Validity range (p0304) f actual V Boost ConBoost,100 p1310 active ConBoost,50 f max Boost,end (p1316) (p0310) (p1082) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 212 P1310 > P1311 > P1312 Die gesamte Anhebung ist gemäss folgender Gleichung begrenzt: ∑ ≤ ⋅ ⋅ ⋅ p0305 ⋅ p0350 Boost Einstellung in p0640 (Motorüberlastfaktor [%]) begrenzt die Anhebung. ∑ P0640 Boost ≤ ⋅ P0305 P0350 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 213 Bewirkt einen konstanten, linearen Offset (in [%] bezogen auf P0305 (Motor-Nennstrom) auf die aktive U/f-Kennli- nie (linear oder quadratisch) nach einem EIN-Befehl und bleibt aktiv bis: der Hochlaufgeberausgang das erste Mal den Sollwert erreicht bzw.: Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 214 Die Spannungsanhebung beim Anlauf (P1312) hat bei der Vektorregelung keine Wirkung. Hinweis: Siehe Parameter P1310 r1315 CO: Gesamte Spannungsanhebung / Ges.Spgsanhebg. G120 Zugriffsstufe: 4 P-Gruppe: Regelung Datentyp: Floating Point Einheit - Beschreibung: Zeigt den Gesamtwert der Spannungsanhebung (in Volt) an. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 215 Erfahrene Anwender können diesen Wert ändern, um die Form der Kurve zu verändern, z.B. um das Drehmoment bei einer bestimmten Frequenz zu erhöhen. Der Defaultwert ist abhängig vom Umrichtertyp und seinen Nennwerten. Siehe Diagramm in P1310 (stetige Anhebung) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 216 U/f mit programmierbarer Kennlinie (P1300 = 3) hat 3 programmierbare Punkte. Die zwei nichtprogrammierbaren Punkte sind: stetige Anhebung P1310 bei 0 HZ Motor-Nennspannung P0304 bei Motor-Nennfrequenz P0310 Beschleunigungs- und Startanhebung, wie in P1311 und P1312 definiert, gelten für U/f mit programmierbarer Kenn- linie. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 217 U/f-Spannungs-Koordinaten 3 / U/f-Spgs.Koord.3 G120 Zugriffsstufe: 3 P-Gruppe: Regelung Datentyp: Floating Point Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung 0.0 [] 3000.0 [] Beschreibung: Siehe P1320 (programmierbare U/f-Frequenz- Koord. 1). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 218 Zum Bestimmen des Aktivierungsbereichs der Schlupfkompensation. Der Prozentwert in P1334 bezieht sich auf die Motor-Nennfrequenz P0310. Die Obergrenze bleibt immer 4 % höher als P1334. Abhängigkeit: Schlupfkompensation (P1335) aktiv. Hinweis: Siehe Parameter P1335. Die Startfrequenz der Schlupfkompensation ist P1334 * P0310. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 219 [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Achtung: Der eingesetzte Wert für die Schlupfkompensation (skaliert über P1335) wird durch folgende Gleichung begrenzt: p1336 1333 p1333 ⋅ r0330 Slip_comp_ Slip_comp_max Slip_act r0065 Setpoint channel r1078 r0063 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 220: Grenze Der Schlupfkompensation / Grenze Schlupfkomp

    [2] = Umrichter-Datensatz 2 (DDS2) Abhängigkeit: Schlupfkompensation (P1335) aktiv. r1337 CO: U/f-Schlupffrequenz / U/f Schlupffreq. G120 Zugriffsstufe: 3 P-Gruppe: Regelung Datentyp: Floating Point Einheit - Beschreibung: Zeigt den tatsächlich kompensierten Motorschlupf in [%] an Abhängigkeit: Schlupfkompensation (P1335) aktiv. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 221 Bei der linearen U/f-Steuerung und der Flussstromregelung für die Textilindustrie und der externen U/f-Steuerung wird nur der I_max-Spannungsregler verwendet, um den Strom zu verringern (siehe Parameter P1345 und P1346). Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 222 Wenn der Ausgangsstrom (r0068) den Maximalstrom übersteigt (r0067), wird der Umrichter dynamisch durch Reduzieren der Ausgangsspannung geregelt. Mit diesem Param. wird der Proportionalitätsfaktor eingestellt. Siehe Parameter P1340 für weitere Information. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 223 P1350 = 0: AUS (Springen auf Anhebespannung) Vorteil: Fluss wird schnell aufgebaut Nachteil: die Motorwelle kann sich drehen P1350 = 1: EIN (sanfter Spannungsaufbau) Vorteil: Motorwelle bewegt sich wahrscheinlich nicht Nachteil: Aufbau des Flusses dauert länger Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 224 Drehmomentregelung freigegeben Nein Stromkompensierte Drehzahlregelung aus Nein Setze Stromkompensation, Drehzahlregler Nein Drehmomentbegrenzung oben aktiv Nein Drehmomentbegrenzung unten aktiv Nein Statik aktiv Nein DDS-Änderung aktiv (DDS: Antriebsdaten- Nein satz) Hinweis: Siehe P0052 (CO/BO: Zustandswort 1) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 225: Filterzeit Für Drehzahlistwert (Slvc) / Fltr.z.f.n-Istw

    Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung 25 [] 32001 [] Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 226 BI: Einstellung Integrator Drehzahlregelung / Setze Integr.n-R. G120 Zugriffsstufe: 3 P-Gruppe: Regelung Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung Max bico Beschreibung: Wählt die Befehlsquelle zur Freigabe der Integrationseinstellungen. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 227 Impulsfreigabe der Integralanteil des Drehzahlreglers auf den letzten Wert vor der Impulssperre eingestellt. r1482 CO: Integralanteil n-Regler / :Intgr.Ausg.nReg G120 Zugriffsstufe: 3 P-Gruppe: Regelung Datentyp: Floating Point Einheit - Beschreibung: Zeigt integralen Teil des Drehzahlreglerausgangs an. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 228 Drehzahl des Masters und aller angeschlossenen Umrichter regelt. Werte: Statik-Eingang gesperrt Drehmomentsollwert Drehzahlregler-Ausgang Drehzahlregler-Integrator-Ausgang Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Abhängigkeit: Statik-Skalierung (P1489) muss > 0 sein, damit sie wirksam ist. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 229: Statik Skalierung / Statik Skalierung

    Änderbar: U, T Einheit - Werkseinstellung Max bico Beschreibung: Aktiviert Statik. Index: [0] = Befehlsdatensatz 0 (CDS0) [1] = Befehlsdatensatz 1 (CDS1) [2] = Befehlsdatensatz 2 (CDS2) Abhängigkeit: Nur wirksam bei Statik-Skalierung (P1489) > 0. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 230: Skalierung Beschleunigungsvorsteuerung / Skal Beschlvorstrg

    400.0 [] 100.0 Beschreibung: Gibt Skalierung der Beschleunigung in [%] für geberlose Drehmomentregelung (SLVC) bei niedrigen Frequenzen ein. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 231 Analog-Sollwert 2 + Analog-Sollwert 2 Beispiel: Index: [0] = Befehlsdatensatz 0 (CDS0) [1] = Befehlsdatensatz 1 (CDS1) [2] = Befehlsdatensatz 2 (CDS2) Vorsicht: Beim Ändern von P1500 werden auch die in der folgenden Tabelle aufgelisteten BICO-Parameter modifiziert. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 232 2050.1 p1511 Example: p1500 = 46 → p1503 = 2050.1 p1511 = 2015.1 p1500[0...2] Wahl des Drehmomentsollwerts / Drehmom.Sollw.Wahl G120 (CU240S DP), Zugriffsstufe: 2 P-Gruppe: Regelung Datentyp: Unsigned16 G120 (CU240S DP- Schnell-IBN: YES Aktiv: YES Dynamischer Index: - Änderbar: C2(1), T...
  • Seite 233 = 6 2050.1 2050.1 2050.1 2050.1 2050.1 P1511 755.0 2015.1 2050.1 755.1 P1503 x = 7 755.1 755.1 755.1 755.1 755.1 P1511 Beispiel: P1500 = 26 → P1503 = 2050.1 P1511 = 755.0 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 234 Bei indirekter Anwahl der Drehmomentregelung, wird empfohlen, einen AUS2-Befehl zu verwenden, z.B. über einen digitalen Eingang oder durch Aufbau eines Regelkreises mithilfe freier Funktionsblöcke (FFB): p1501 Quelle Drehmoment-Umschaltung p0844 & OFF2 Quelle EIN/AUS1 p0840 ON/OFF1 Hinweis: Drehzahlregelung mit Geber siehe P1460 Drehzahlregelung ohne Geber siehe P1470 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 235 5.13 Beschreibung: Gibt Festwert für die obere Drehmomentbegrenzung an. p1520 1.5 ⋅ r0333 p1520 ± 4 ⋅ r0333 Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 236 400.0 [] 100.0 Beschreibung: Gibt Skalierung der unteren Drehmomentbegrenzung in [%] ein. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: P1525 = 100 % = Standardeinstellung Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 237 Die Parameter r1526 bzw. r1527 sind abhängig von P1520, P1521, P1522, P1523 und P1525. r1527 CO: Untere Drehmomentgrenze / Untere MomSchwell G120 Zugriffsstufe: 3 P-Gruppe: Regelung Datentyp: Floating Point Einheit - Beschreibung: Zeigt tatsächliche untere Drehmomentbegrenzung an. Hinweis: Siehe Parameter r1526. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 238 Gibt den Festwert der maximale zulässige Wirkleistung bei generatorischem Betrieb an (Leistungsbegrenzung generatorisch) an. ⋅ p1531 P0307 p1531 - ⋅ P0307 Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Siehe Parameter P1530. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 239 Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung 0 [] 150 [] Beschreibung: Stellt dynamische Spannungsübersteuerungsreserve für Vektorregelung ein. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 240 Änderbar: U, T Einheit - Werkseinstellung 1.0 [] 10000.0 [] 30.0 Beschreibung: Gibt die Integrationszeitkonstante des Flussreglers an. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 241: Co: Ausgang Des Feldschwächreglers / Ausgfeldschwreg

    (p1610, p1611) p1610 = p1611 = 0 r0331 p0346 Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: P1610 = 100 % entspricht dem Motornenndrehmoment. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 242 CO: Ausgang Isq-Regler / Ausg. Isq-Regler G120 Zugriffsstufe: 4 P-Gruppe: Regelung Datentyp: Floating Point Einheit - Beschreibung: Zeigt aktuellen Ausgang des Isq-Stroms (drehmomentbildender Strom)-Reglers (PI-Regler) an. Enthält den proportionalen und integralen Teil des PI-Reglers. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 243 [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Die Funktion ist mit geberloser Vektorreglung (P1300 = 20 oder 22) und im gesteuerten Betrieb aktiv (Ausgangsfre- quenz > 1755). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 244 Parameter 1.9 Parameterliste r1746 CO: Momentane Flussabweichung / Momentan.Flussabw. G120 Zugriffsstufe: 3 P-Gruppe: Regelung Datentyp: Floating Point Einheit - Beschreibung: Zeigt die aktuelle Flussabweichung in Prozent Siehe P1745. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 245 Dieser Parameter beeinflusst die Funktion der geberlosen Vektorregelung (SLVC) bei sehr niedriger Drehzahl. Daraus resultieren folgende Zustände: Betrieb unmittelbar nach EIN-Befehl Nulldurchgang. Start Nulldurchgang geschl. geschl. Regelkreis Regelkreis p1755 p1755 offener offener Regelkreis Regelkreis p1755 Gesteuerter SLVC-Betrieb bedeutet, dass der Drehzahlregler kein Drehzahlsignal vom Beobachter bekommt. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 246 Zeigt Status des Überganges zwischen dem gesteuerten und dem geregelten Betrieb der Beobachterregelung an. Bitfeld: Signalname 1-Signal 0-Signal Übergang von SLVC auf gesteuerten Nein Betrieb Drehzahlanpassung freigegeben Nein Übergang auf SLVC-geregelten Betrieb Nein Drehzahlregler freigegeben Nein Stromeinprägung Nein Start Flussverminderung Nein Rs adaptiert Nein Xh adaptiert Nein Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 247 100 [] 2000 [] 1500 Beschreibung: Stellt Wartezeit für Wechsel vom geregelten zum gesteuerten SLVC-Betrieb (geberlose Vektorregelung) dar. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 248: Co: Ausgang Integralanteil N-Adaption / Integausg.n-Adapt

    Beschreibung: Zeigt I-Anteil des Drehzahlanpassungsreglers an. r1778 CO: Flusswinkeldifferenz / Flusswinkeldiff G120 Zugriffsstufe: 4 P-Gruppe: Regelung Datentyp: Floating Point Einheit - Beschreibung: Zeigt Flusswinkeldifferenz zwischen Motormodell und Stromtransformation an, bevor das Motormodell aktiv ist. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 249: Steuerwort Der Rs/Rr-Adaption / Stw Rs/Rr-Adaption

    Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung 10 [] 2000 [] Beschreibung: Gibt die Integrationszeitkonstante des Xm-Anpassungsreglers ein. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 250 Drehzahlen die Qualität des Rundlaufs beeinträchtigen. SVM mit Übermodulation kann bei hohen Ausgangsspannungen zu Verzerrung der Stromkurvenform führen. SVM ohne Übermodulation reduziert die für den Motor verfügbare maximale Ausgangsspannung. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 251: Phasenfolgeumkehr Am Ausgang / Phasenfolgeumkehr

    Zugriffsstufe: 4 P-Gruppe: Umrichter Datentyp: Floating Point Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung 0.00 [] 3.98 [] 0.01 Beschreibung: Stellt Kompensationszeit zur Korrektur der Verriegelungszeiten der IGBT-Treiber ein. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 252 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung 0000 bin Beschreibung: Steuerwort der Motordatenidentifikation Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 253 "ohne Parameteränderung"bedeutet, dass die Werte nur angezeigt, d.h. zum Überprüfen in den schreibge- schützten Parametern r1912 (identifizierter Ständerwiderstand), r1913 (Rotorzeitkonstante), r1914 (Gesamt- streureaktanz), r1915/r1916/r1917/r1918/r1919 (Nennständerreaktanz/Ständerreaktanz 1 bis 4) und r1926 (Totzeit-Steuersatz) gezeigt werden. Der Wert wird nicht für die Regelung verwendet. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 254 P0949 bietet weitere Informationen (Fehlerwert = 6 in diesem Fall). r1914[0...2] Identifizierte Gesamtstreuinduktivität / Ges.Streureakt. G120 Zugriffsstufe: 2 P-Gruppe: Motor Datentyp: Floating Point Einheit - Beschreibung: Zeigt die identifizierte Gesamtstreuinduktivität in [mH] an. Index: [0] = U_Phase [1] = V_Phase [2] = W_Phase Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 255: Identifizierte Ständerinduktivität 1 / Ständerindukt

    Identifizierte Statorinduktivität 4 / Ständerindukt.1 4 G120 Zugriffsstufe: 2 P-Gruppe: Motor Datentyp: Floating Point Einheit - Beschreibung: Zeigt die identifizierte Ständerinduktivität in [mH] an. Index: [0] = U_Phase [1] = V_Phase [2] = W_Phase Hinweis: Siehe P1915 (identifizierte Ständer-Nenninduktivität). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 256 Phase: / Phase: G120 Zugriffsstufe: 4 P-Gruppe: Umrichter Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung Beschreibung: Definiert die Phase in der die Prüfspannung erzeugt wird. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 257 Parameter (normierter (Hex) bzw. physikalischer Wert (d.h. Hz)) unterschiedlich sein. SINAMICS konvertiert den Wert automatisch auf die Einheit des Zielwerts. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 258 P-Gruppe: Kommunikation Datentyp: Floating Point Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung 0.10 [] 10000.00 [] 0.10 Beschreibung: Ausgangsstrom-Endwert, wie er über die serielle Schnittstelle verwendet wird (entspricht 4000H). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 259 Einheit des Zielwerts. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) p2004[0...2] Bezugsleistung / Bezugsleistung G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Kommunikation Datentyp: Floating Point G120 (CU240S DP- Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 260 In diesem Bereich werden Prozessdaten (PZD) ständig zwischen Master und Slave ausgetauscht. Der PZD-Teil des USS-Telegramms wird für den Hauptsollwert und zur Steuerung des Umrichters verwendet. Index: [0] = USS auf RS485 [1] = USS auf RS232 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 261 Abhängig von der Anwendung kann eine PKW-Länge von 3, 4 bzw. variable Wortlänge parametriert werden. Der PKW-Teil des USS-Telegramms wird zum Lesen und Schreiben einzelner Parameterwerte verwendet. Werte: Keine Worte Drei Worte Vier Worte 127: Variabel Beispiel: Index: [0] = USS auf RS485 [1] = USS auf RS232 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 262 = 3 p2013 = 4 p2013 = 127 Master → SINAMICS 22BC 0000 0006 22BC 0000 0000 0006 22BC 0000 0006 0000 → Master 12BC 0000 0006 12BC 0000 0000 0006 12BC 0000 0006 SINAMICS Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 263 Wenn die Sollwertquelle über Parameter P1000 oder P0719 gewählt wird, muss der Hauptsollwert im zweiten PZD- Wort übertragen werden. Wenn P2012 größer oder gleich 4 ist, muss das Zusatzsteuerwort (zweites StW) im vierten PZD-Wort übertragen werden, sofern der Umrichter über die obige Schnittstelle gesteuert wird (P0700 oder P0719). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 264 [3] = Gesendetes Wort 3 [4] = Gesendetes Wort 4 [5] = Gesendetes Wort 5 [6] = Gesendetes Wort 6 [7] = Gesendetes Wort 7 Hinweis: Wenn r0052 nicht indiziert ist, zeigt die Anzeige keinen Index (".0"). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 265 Wenn die Sollwertquelle über Parameter P1000 oder P0719 gewählt wird, muss der Hauptsollwert im zweiten PZD- Wort übertragen werden. Wenn P2012 größer oder gleich 4 ist, muss das Zusatzsteuerwort (zweites StW) im vierten PZD-Wort übertragen werden, sofern der Umrichter über die obige Schnittstelle gesteuert wird (P0700 oder P0719). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 266 USS abgewiesene Telegramme / USS abgew.Telegr. G120 Zugriffsstufe: 3 P-Gruppe: Kommunikation Datentyp: Unsigned8 Einheit - Beschreibung: Zeigt die Anzahl der verworfenen USS-Telegramme an. Index: [0] = USS an RS485 [1] = USS auf RS232 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 267 BO: Steuerwort 1 von USS auf RS232 / STW1 <- USS G120 Zugriffsstufe: 3 P-Gruppe: Kommunikation Datentyp: Unsigned16 Einheit - Beschreibung: Zeigt Steuerwort 1 der USS on RS232-Schnittstelle (Wort 1 innerhalb von USS) an. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 268: Bo: Steuerwort 2 Von Uss Auf Rs232 / Stw2

    Nein Fehler quittieren Nein Tippbetr. rechts Nein Tippbetr. links Nein Führung von SPS gefordert Nein Reversieren (Sollwert-Invertierung) Nein Motorpotentiometer (MOP) höher Nein Motorpotentiometer (MOP) tiefer Nein CDS Bit0 (Hand/Auto) Nein Abhängigkeit: Siehe Parameter P2012 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 269: Bo: Steuerwort 2 Von Uss An Rs485 (Uss) / Stw2

    P1020 , P1021 , P1022 , P1023 , P0820 , P0821 , P2200 , P1230 , P1501 , P2106.für das Steuerwort 2 Siehe auch - Umschalten auf/von Namur in der Beschreibung von Parameter P0922. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 270: Wahl Der Ident-Nummer / Ident-Nummer

    Parameter 1.9 Parameterliste p2040 CB Telegramm-Aus-Zeit / CB Telegr.Aus-Zeit G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Kommunikation Datentyp: Unsigned16 G120 (CU240S DP- Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung 0 [] 65535 [] Beschreibung: Definiert die Zeit, nach deren Ablauf ein Fehler ausgelöst wird (F0070), wenn kein Telegramm über die Verbindung empfangen wird.
  • Seite 271 Parameter 1.9 Parameterliste r2050[0...7] CO: PZD vom CB / PZD vom CB G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Kommunikation Datentyp: Unsigned16 G120 (CU240S DP- Einheit - Beschreibung: Zeigt die vom CB empfangenen PZD an. Prozessdaten r2050 Steuerwort r2090 Hauptsollwert PZD4...
  • Seite 272 Wenn das Standard-Telegramm (p0922) und die Steuerung vom ProfiBus gewählt sind, kann der Parameter nicht geändert werden ausser Standard-Telegramm 20, Index 5. r2053[0...4] CB Identifikation / CB Identifikation G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Kommunikation Datentyp: Unsigned16 G120 (CU240S DP-...

  • Seite 273: Bo: Steuerwort 1 Vom Cb / Stw1

    Parameter 1.9 Parameterliste r2090 BO: Steuerwort 1 vom CB / STW1 <- CB G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Kommunikation Datentyp: Unsigned16 G120 (CU240S DP- Einheit - Beschreibung: Zeigt das vom CB empfangene Steuerwort 1 an. Bitfeld: Signalname 1-Signal 0-Signal...
  • Seite 274 Die Einstellungen 0 - 3 sind nur für Fehlercodes verfügbar. Die Einstellungen 0 und 4 sind nur für Warnungen verfügbar. Index 0 (P2101) bezieht sich auf Fehler/Warnung in Index 0 (P2100). p2103[0...2] BI: 1. Fehlerquittierung / 1. Fehlerquitt. G120 (CU240S DP), Zugriffsstufe: 4 P-Gruppe: Befehle Datentyp: Unsigned32 G120 (CU240S)
  • Seite 275 Parameter 1.9 Parameterliste p2103[0...2] BI: 1. Fehlerquittierung / 1. Fehlerquitt. G120 (CU240S DP- Zugriffsstufe: 4 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico 722:2 Beschreibung: Definiert die erste Quelle für Fehlerquittierung, z.B. Tastatur/DE, usw. (abhängig von der Einstellung).
  • Seite 276 [2] = Befehlsdatensatz 2 (CDS2) Abhängigkeit: Wenn Standard-Telegramm gewählt ist (p0700 = 6, p922 = Standard-Telegramm), kann dieser Parameter nicht geändert werden. p2106[0...2] BI: Externer Fehler / Externer Fehler G120 (CU240S DP) Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 G120 (CU240S) Schnell-IBN: NO...
  • Seite 277 Zeit anzuzeigen, wann sich ein Fehler ereignet hat. Beispiel: Wenn f r2114[0] = 1 & r2114[1] = 20864 erhält man 1 * 65536 + 20864 = 86400 Sekunden was einem Tag entspricht. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 278 Er wird ebenso hochgezählt, wenn eine Warnung oder ein Fehler behoben wird. Dieser Parameter wird von PC-Tools ausgelesen. r2131 CO: Letzter Fehlernummern-Code / Letzter Fehlercode G120 Zugriffsstufe: 2 P-Gruppe: Meldungen Datentyp: Unsigned16 Einheit - Beschreibung: Letzt FehlrNr-Code Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 279 Gibt die Zeitkonstante des Drehzahlfilters erster Ordnung an. Die gefilterte Drehzahl wird dann mit den Schwellwerten verglichen. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Siehe Diagramm in P2155, P2157 und PP2159 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 280 Stellt die Verzögerungszeit vor dem Vergleich mit dem Frequenzschwellwert f_1 (P2155) ein. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Siehe das Diagramm in P2155 (Frequenzschwellwert f_1). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 281 Stellt die Verzögerungszeit vor dem Vergleich mit dem Frequenzschwellwert f_2 (P2157) ein. Verzögerungszeit, bevor die Statusbits gelöscht werden. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Siehe das Diagramm in P2157 (Frequenzschwellwert f_2). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 282 Stellt die Verzögerungszeit vor dem Vergleich mit dem Frequenzschwellwert f_3 (P2159) ein. Verzögerungszeit, bevor die Statusbits gesetzt werden. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Siehe das Diagramm in P2159 (Frequenzschwellwert f_3) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 283 Hysteresedrehzahl (oder Frequenz) der Überdrehzahlerkennung (siehe dazu das folgende Diagramm). Max. frequency f_act > f_max 0.00 ... 650.00 [Hz] p1082.D (50.00) f_act = f_max f_act r2197 Bit06 Overspd. hyst.freq 0.00 ... 650.00 [Hz] p2162.D (20.00) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 284 Beschreibung: Verzögerungszeit zur Erkennung der zulässigen Abweichung von Drehzahl oder Frequenz vom Sollwert. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Siehe Diagramm zu P2164. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 285 Wird AUS1 oder AUS3 angewählt und Bit 1 ist zurückgesetzt, werden die Umrichterimpulse gelöscht (AUS2). OFF1/OFF3 OFF1/OFF3 p2167 |f_act| > p2167 r0053 Bit 01 p2168 p2168 p2168 OFF2 Inaktiv Aktiv Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 286 Verzögerungszeit Strom / Verzög.Zt.Strom G120 Zugriffsstufe: 3 P-Gruppe: Meldungen Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung 0 [] 10000 [] Beschreibung: Definiert die Verzögerungszeit vor der Aktivierung des Stromvergleichs. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 287 0 [] 10000 [] Beschreibung: Definiert die Verzögerungszeit vor der Aktivierung des Schwellwertvergleichs. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Siehe Diagramm zu P2172 (Zwischenkreisspannungsschwellwert). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 288: Werkseinstellung

    G120 Zugriffsstufe: 2 P-Gruppe: Meldungen Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung 0 [] 10000 [] Beschreibung: Verzögerungszeit für die Erkennung, dass der Motor blockiert ist. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 289 Wenn kein Motorsollwert eingegeben werden kann und die aktuelle Grenze (P2179) nicht überschritten ist, wird Alarm A0922 (keine Last angewendet) abgesetzt, nachdem die Verzögerungszeit (P2180) verstrichen ist. Hinweis: Möglicherweise ist der Motor nicht angeschlossen (fehlende Last), oder es fehlt eine Phase. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 290: Verzögerungszeit Für Keine Last / Verzögzt.keinelast

    Warnung: Drehmoment / Drehzahl hoch/niedrig Abschaltung: Drehmoment / Drehzahl niedrig Abschaltung: Drehmoment / Drehzahl hoch Abschaltung: Drehmoment / Drehzahl hoch/niedrig Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 291 Unterhalb der in P2182 definierten Frequenz und oberhalb der in P2184 definierten Frequenz ist die Funktion zur Lastdrehmomentüberwachung nicht aktiv. Dort gelten die für den normalen Betrieb mit den Parametern P1521 und P1520 festgelegten Drehmomentgrenz- werte. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 292 Beschreibung: Unterer Drehmomentschwellwert 1 für den Vergleich mit dem aktuellen Drehmoment Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Siehe auch P2182 (Lastmomentüberw. Freq.schwelle 1). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 293 Beschreibung: Unterer Drehmomentschwellwert 3 für den Vergleich mit dem aktuellen Drehmoment Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Siehe auch P2182 (Lastmomentüberw. Freq.schwelle 1). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 294 Motor blockiert Nein Motor gekippt Nein | I_ist r0068 | < P2170 Nein | m_ist | > P2174 & Sollwert erreicht Nein | m_ist | > P2174 Nein Warnung Lastdrehmomentüberwachung Nein Abschaltung Lastmomentüberwachung Nein Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 295 [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Abhängigkeit: P2200 = 1 erforderlich in Anwenderzugriffsstufe 2 zur Freigabe der Sollwertquelle. Hinweis: r2225 muss zum Starten mit P0840 verschaltet werden. P2201 = 100 % entspricht 4000 Hex. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 296 Einheit - Werkseinstellung -200.00 [] 200.00 [] 40.00 Beschreibung: Definiert den PID-Festsollwert 5 Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Siehe P2201 (PID-Festsollwert 1). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 297 Einheit - Werkseinstellung -200.00 [] 200.00 [] 80.00 Beschreibung: Definiert den PID-Festsollwert 9 Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Siehe P2201 (PID-Festsollwert 1). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 298 Einheit - Werkseinstellung -200.00 [] 200.00 [] 120.00 Beschreibung: Definiert den PID-Festsollwert 13 Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Hinweis: Siehe P2201 (PID-Festsollwert 1). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 299 PID-Festsollwerte können auf drei Arten ausgewählt werden. Parameter P2216 definiert die Methode. Werte: Direktauswahl Binär-Auswahl p2220[0...2] BI: PID-Festsollwert-Auswahl Bit 0 / PIDSollw->Bit0 G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 300 1.9 Parameterliste Index: [0] = Befehlsdatensatz 0 (CDS0) [1] = Befehlsdatensatz 1 (CDS1) [2] = Befehlsdatensatz 2 (CDS2) p2220[0...2] BI: PID-Festsollwert-Auswahl Bit 0 / PIDSollw->Bit0 G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 G120 (CU240S) Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 301 722.12 = Analogeingang 1 wird als Digitaleingang verwendet (P0712 muss auf 99 gesetzt sein, BICO) Index: [0] = Befehlsdatensatz 0 (CDS0) [1] = Befehlsdatensatz 1 (CDS1) [2] = Befehlsdatensatz 2 (CDS2) p2222[0...2] BI: PID-Festsollwert-Auswahl Bit 2 / PIDSollw->Bit2 G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T...
  • Seite 302 Parameter 1.9 Parameterliste p2223[0...2] BI: PID-Festsollwert-Auswahl Bit 3 / PIDSollw->Bit3 G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico Beschreibung: Definiert die Befehlsquelle des Wahl-Bits 3 für den PID-Festsollwert Empfehlung: 722.0 = Digitaleingang 0 (P0701 muss auf 99 gesetzt sein, BICO)

  • Seite 303: Reversieren Über Pid-Mop Sperren / Sperre Pid-Mop Rev

    [0] = Befehlsdatensatz 0 (CDS0) [1] = Befehlsdatensatz 1 (CDS1) [2] = Befehlsdatensatz 2 (CDS2) Abhängigkeit: Sollwert ändern: 1. über Höher/Tiefer-Tasten am BOP oder 2. P0702/P0703 = 13/14 (function of digital inputs 2 and 3) setzen Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 304: Bi: Freigabe Für Pid-Mop (Tiefer-Befehl) / Pid-Mop Tiefer

    Parameter 1.9 Parameterliste p2235[0...2] BI: Freigabe für PID-MOP (Höher-Befehl) / Frgb.MOP höher G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Befehle Datentyp: Unsigned32 G120 (CU240S DP- Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Max bico 2090:13 Beschreibung: Definiert die Quelle des Befehls "Motorpotentiometer höher".
  • Seite 305 PID-Modus / PID-Modus G120 Zugriffsstufe: 3 P-Gruppe: Technologie Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Beschreibung: Gibt die Funktion PID-Regler frei Werte: PID als Sollwert PID als Abgleich Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 306 Im Allgemeinen wird ein digitaler Sollwert entweder mit Hilfe eines festen PID-Sollwerts oder eines aktiven Soll- werts gewählt. Empfehlung: 755 = Analogsollwert Eingang 0 2224 = PI-Festsollwert (siehe P2201 bis P2207) 2250 = Aktiver PI-Solwert (siehe P2240) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 307: Verstärkungsfaktor Für Den Pid-Sollwert / Pid-Sollwverstärk

    Datentyp: Floating Point Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung 0.00 100.00 100.00 Beschreibung: Verstärkungsfaktor für den PID-Zusatzsollwert. Dieser Verstärkungsfaktor skaliert den Zusatzsollwert, der zum PID-Hauptsollwert addiert wird. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 308 Aktiv: NO Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung 0.00 [] 650.00 [] 1.00 Beschreibung: Stellt die Rücklaufzeit für den PID-Sollwert ein. PID Sollwert (%) 100 % t (s) − ⋅ P2258 p2258 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 309 Wählt die Quelle des PID-Istwertsignals aus. Empfehlung: 755 = Analogsollwert Eingang 1 2224 = PID-Festsollwert 2250 = Sollwert-Ausgang des PID-MOP Index: [0] = Befehlsdatensatz 0 (CDS0) [1] = Befehlsdatensatz 1 (CDS1) [2] = Befehlsdatensatz 2 (CDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 310 Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung 0.00 500.00 100.00 Beschreibung: Ermöglicht dem Anwender, den PID-Istwert als Prozentwert zu skalieren. Eine Verstärkung von 100,0 % bedeutet, dass das Istwertsignal nicht verändert wird. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 311 Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung 0.000 [] 60.000 [] 0.000 Beschreibung: Stellt die PID-Differenzierzeitkonstante ein. P2274 = 0: Der Differenzialanteil hat keine Wirkung (bewirkt Verstärkungsfaktor 1). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 312 Zugriffsstufe: 2 P-Gruppe: Technologie Datentyp: Floating Point Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung -200.00 [] 200.00 [] 100.00 Beschreibung: Stellt die Obergrenze für die PID-Reglerausgang ein (in %). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 313: Verstärkung Für Pid-Ausgang / Pid-Ausgg-Skalierg

    Freigabe PID Automatische Abstimmung / Frg.PID-Auto-Abst. G120 Zugriffsstufe: 2 P-Gruppe: Technologie Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung Beschreibung: Aktiviert die Funktion zur automatischen Abstimmung des PID-Reglers. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 314: Pid-Abgleich Zeitüberschreitung / Pid-Zeitüberschrtg

    BI: Freigabe Positionieren Rücklauf / Freig.PositRücklf G120 Zugriffsstufe: 3 P-Gruppe: Regelung Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung Max bico Beschreibung: Wählt die Signalquelle für Freigabe/Sperren von Positionieren aus Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 315: Eingang Getriebeübersetzungsverhältnis / Getriebeübersetzg

    Definiert die Getriebeübersetzung, die sich aus dem Verhältnis von Umdrehungsanzahl an der Motorwelle zu Umdrehungsanzahl der Getriebewelle ergibt. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 316 Es wird ein negativer Wert eingegeben, wenn sich die Endposition vor dem erforderlichen Endpunkt befindet. Es wird ein positiver Wert eingegeben, wenn sich die Endposition hinter dem erforderlichen Endpunkt befindet. Index: [0] = Umrichter-Datensatz 0 (DDS0) [1] = Umrichter-Datensatz 1 (DDS1) [2] = Umrichter-Datensatz 2 (DDS2) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 317: Freigabe Ffbs (Freie Funktionsbausteine) / Freigabe Ffbs

    Mit dem Parameter P2800 werden alle freien Funktionsbausteine freigegeben (im Allgemeinen wird P2800 auf 1 gesetzt). Parameter P2801 bzw. P2802 geben die freien Funktionsbausteine einzeln frei (P2801[x] > 0 oder P2802[x] > 0). Werte: Sperren Freigeben Abhängigkeit: Alle aktiven Funktionsbausteine werden alle 132 ms berechnet. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 318: Ffbs Aktivieren / Ffbs Aktivieren

    [10] = Freigabe NOT 2 [11] = Freigabe NOT 3 [12] = Freigabe D-FF 1 [13] = Freigabe D-FF 2 [14] = Freigabe RS-FF 1 [15] = Freigabe RS-FF 2 [16] = Freigabe RS-FF 3 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 319 [7] = Freigabe SUB 2 [8] = Freigabe MUL 1 [9] = Freigabe MUL 2 [10] = Freigabe DIV 1 [11] = Freigabe DIV 2 [12] = Freigabe CMP 1 [13] = Freigabe CMP 2 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 320 Datentyp: Unsigned16 Einheit - Beschreibung: Ausgang des AND 2-Elements. Zeigt die AND-Logik der in P2812[0], P2812[1] definierten Bits an. Bitfeld: Signalname 1-Signal 0-Signal Ausgang des BO Nein Abhängigkeit: P2801[1] enthält den aktiven Wert des AND-Elements. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 321 Datentyp: Unsigned16 Einheit - Beschreibung: Ausgang des OR 1-Elements. Zeigt die OR-Logik der in P2816[0], P2816[1] definierten Bits an. Bitfeld: Signalname 1-Signal 0-Signal Ausgang des BO Nein Abhängigkeit: P2801[3] enthält den aktiven Wert des OR-Elements. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 322 Datentyp: Unsigned16 Einheit - Beschreibung: Ausgang des OR 3-Elements. Zeigt die OR-Logik der in P2820[0], P2820[1] definierten Bits an. Bitfeld: Signalname 1-Signal 0-Signal Ausgang des BO Nein Abhängigkeit: P2801[5] enthält den aktiven Wert des OR-Elements. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 323 Datentyp: Unsigned16 Einheit - Beschreibung: Ausgang des XOR 2-Elements. Zeigt die XOR-Logik der in P2824[0], P2824[1] definierten Bits an. Bitfeld: Signalname 1-Signal 0-Signal Ausgang des BO Nein Abhängigkeit: P2801[7] enthält den aktiven Wert des XOR-Elements. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 324 Datentyp: Unsigned16 Einheit - Beschreibung: Ausgang des NOT 1-Elements. Zeigt die NOT-Logik des in P2828 definierten Bits an. Bitfeld: Signalname 1-Signal 0-Signal Ausgang des BO Nein Abhängigkeit: P2801[9] enthält den aktiven Wert des NOT-Elements. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 325 Datentyp: Unsigned16 Einheit - Beschreibung: Ausgang des NOT 3-Elements. Zeigt die NOT-Logik des in P2832 definierten Bits an. Bitfeld: Signalname 1-Signal 0-Signal Ausgang des BO Nein Abhängigkeit: P2801[11] enthält den aktiven Wert des NOT-Elements. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 326 Einheit - Beschreibung: Zeigt den NOT-Ausgang des D-Speichergliedes 1 an. Die Eingänge werden mit P2834[0], P2834[1], P2834[2], P2834[3] definiert. Bitfeld: Signalname 1-Signal 0-Signal Ausgang des BO Nein Abhängigkeit: P2801[12] enthält den aktiven Wert des D-Speichergliedes. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 327 Mit P2840[0], P2840[1] werden die Eingänge des RS-Speichergliedes 1 definiert. Die Ausgänge bilden P2841, P2842. p2800 p2801[14] SET RESET p2840 r2841 Index0 (Q=1) Index1 RESET r2842 (Q=0) POWER ON POWER-ON Index: [0] = Binektoreingang: Setzen [1] = Binektoreingang: Rücksetzen Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 328 Datentyp: Unsigned16 Einheit - Beschreibung: Zeigt den NOT-Ausgang des RS-Speichergliedes 2 an. Die Eingänge werden mit P2843[0], P2843[1] definiert. Bitfeld: Signalname 1-Signal 0-Signal Ausgang des BO Nein Abhängigkeit: P2801[15] enthält den aktiven Wert des RS-Speichergliedes. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 329 Datentyp: Unsigned16 Einheit - Beschreibung: Zeigt den NOT-Ausgang des RS-Speichergliedes 3 an. Die Eingänge werden mit P2846[0], P2846[1] definiert. Bitfeld: Signalname 1-Signal 0-Signal Ausgang des BO Nein Abhängigkeit: P2801[16] enthält den aktiven Wert des RS-Speichergliedes. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 330 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung Max bico Beschreibung: Definiert das Eingangssignal des Zeitgebers 1 P2849, P2850, P2851 sind die Eingänge des Zeitgebers. Ausgänge snd P2852, P2853. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 331 Pulsgernerator 3 / 13 p2851 = 0 (Einschaltverzug) p2850 p2851 = 1 (Abschaltverzug) p2850 p2851 = 2 (Ein-/Ausschaltverzug) p2850 p2850 p2851 = 3 (Pulsgenerator) p2850 p2850 Abhängigkeit: P2802[0] enthält den aktiven Wert des Zeitgebers. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 332: Bo: Nicht-Ausgang Zeitgeber 1 / Nicht-Ausgztgeb1

    Zeigt den NOT-Ausgang des Zeitgebers 1 an. P2849, P2850, P2851 sind die Eingänge des Zeitgebers. Ausgänge snd P2852, P2853. Bitfeld: Signalname 1-Signal 0-Signal Ausgang des BO Nein Abhängigkeit: P2802[0] enthält den aktiven Wert des Zeitgebers. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 333 Zeigt den Ausgang des Zeitgebers 2 an. P2854, P2855, P2856 sind die Eingänge des Zeitgebers. Ausgänge snd P2857, P2858. Bitfeld: Signalname 1-Signal 0-Signal Ausgang des BO Nein Abhängigkeit: P2802[1] enthält den aktiven Wert des Zeitgebers. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 334: Bo: Nicht-Ausgang Zeitgeber 2 / Nicht-Ausgztgeb2

    P2859, P2860, P2861 sind die Eingänge des Zeitgebers. Ausgänge snd P2862, P2863. Werte: EIN-Verzögerung (Sekunden) AUS-Verzögerung (Sekunden) EIN/AUS-Verzögerung (Sekunden) Impulsgenerator (Sekunden) EIN-Verzögerung (Minuten) AUS-Verzögerung (Minuten) EIN/AUS-Verzögerung (Minuten) Impulsgenerator (Minuten) Abhängigkeit: P2802[2] enthält den aktiven Wert des Timers. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 335: Bo: Nicht-Ausgang Zeitgeber 3 / Nicht-Ausgztgeb3

    Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung Beschreibung: Bestimmt die Betriebsart des Zeitgebers 4 P2864, P2865, P2866 sind die Eingänge des Zeitgebers. Ausgänge snd P2867, P2868. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 336 P2802[4] enthält den aktiven Wert des Addierers. r2870 CO: ADD 1 / ADD 1 G120 Zugriffsstufe: 3 P-Gruppe: Technologie Datentyp: Floating Point Einheit - Beschreibung: Ergebnis des Addierers 1. Abhängigkeit: P2802[4] enthält den aktiven Wert des Addierers. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 337 Dynamischer Index: - Änderbar: U, T Einheit - Werkseinstellung Max bico 755:0 Beschreibung: Definiert die Eingänge des Subtrahierers 2. P2876 enthält das Ergebnis. Index: [0] = Konnektoreingang 0 (CI 0) [1] = Konnektoreingang 1 (CI 1) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 338 P2802[9] enthält den aktiven Wert des Multiplizierers. r2880 CO: MUL 2 / MUL 2 G120 Zugriffsstufe: 3 P-Gruppe: Technologie Datentyp: Floating Point Einheit - Beschreibung: Ergebnis des Multiplizierers 2. Abhängigkeit: P2802[9] enthält den aktiven Wert des Multiplizierers. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 339 P2802[11] ist der aktive Wert des Dividierers. r2884 CO: DIV 2 / DIV 2 G120 Zugriffsstufe: 3 P-Gruppe: Technologie Datentyp: Floating Point Einheit - Beschreibung: Ergebnis des Dividierers 2. Abhängigkeit: P2802[11] ist der aktive Wert des Dividierers. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 340 BO: CMP 2 / CMP 2 G120 Zugriffsstufe: 3 P-Gruppe: Technologie Datentyp: Unsigned16 Einheit - Beschreibung: Zeigt das Ergebnisbit des Komparators 2 an. Bitfeld: Signalname 1-Signal 0-Signal Ausgang des BO Nein Abhängigkeit: P2802[13] enthält den aktiven Wert des Komparators. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 341: Co: Festsollwert 1 In / Festsollwert

    Änderbar: U, T Einheit - Werkseinstellung -200.00 [] 200.00 [] 0.00 Beschreibung: Feste Prozenteinstellung 2. r3113 CO/BO: Fehlerbit-Feld / Fehlerbit-Feld G120 (CU240S DP), Zugriffsstufe: 1 P-Gruppe: Meldungen Datentyp: Unsigned16 G120 (CU240S) Einheit - Beschreibung: Zeigt Informationen über den aktuellen Fehler Bitfeld: Signalname...
  • Seite 342 Stromversorgung ausgefallen Nein Reserviert Nein Reserviert Nein Anderer Fehler Nein p3900 Abschluss Schellinbetriebnahme / Ende Schnellinbetr G120 (CU240S DP), Zugriffsstufe: 1 P-Gruppe: Safety Integrated Datentyp: Unsigned16 G120 (CU240S) Schnell-IBN: YES Aktiv: YES Dynamischer Index: - Änderbar: C2(1) Einheit - Werkseinstellung Beschreibung: Führt Berechnungen durch, die für einen optimierten Motorbetrieb erforderlich sind.
  • Seite 343 Berechnet eine Vielzahl von Motorparametern. Hierbei werden ältere Werte überschrieben. Hierzu gehören P0344 (Motorgewicht), P0350 (Entmagnetisierungszeit), P2000 (Bezugsfrequenz) und P2002 (Bezugsstrom). p3900 Abschluss Schellinbetriebnahme / Ende Schnellinbetr G120 (CU240S DP- Zugriffsstufe: 1 P-Gruppe: Safety Integrated Datentyp: Unsigned16 Schnell-IBN: YES Aktiv: YES Dynamischer Index: - Änderbar: C2(1)
  • Seite 344 Greift auf spezielle Entwicklungs- (nur für Experten) und Werksfunktionalität (Eichparameter) zu. r3954[0...12] CM-Info und GUI ID / CC info GUI ID G120 Zugriffsstufe: 4 P-Gruppe: - Datentyp: Unsigned16 Einheit - Beschreibung: Dient zur Einordnung der Firmware (nur für SIEMENS-interne Zwecke). Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 345: Auswahl Inbetriebnahmebefehle / Wahl Ibn-Befehle

    Schaltet Befehls- und Sollwertquellen zwischen frei programmierbaren BICO-Parametern und festen Befehls-/Soll- wertprofilen für die Inbetriebnahme um. Die Befehls- und Sollwertquellen können unabhängig voneinander geändert werden. Die Zehnerziffer wählt die Befehlsquelle, die Einserziffer die Sollwertquelle. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 346 Befehl = USS auf RS485 Sollwert = USS auf RS232 Befehl = USS auf RS485 Sollwert = USS auf RS485 Befehl = USS auf RS485 Sollwert = Analog-Sollwert 2 p3980 Auswahl Inbetriebnahmebefehle / Wahl IBN-Befehle G120 (CU240S DP), Zugriffsstufe: 4 P-Gruppe: - Datentyp: Unsigned16 G120 (CU240S DP-...

  • Seite 347: Anzahl Der Parameter / Parameter Anzahl

    Zugriffsstufe: 3 P-Gruppe: - Datentyp: Unsigned32 Einheit - Beschreibung: Trace-Datenaufzeichnung für Signal 1 r4741[0...9] Trace-Datenaufzeichnung für Signal 2 / TracedatenSignal 2 G120 Zugriffsstufe: 3 P-Gruppe: - Datentyp: Unsigned32 Einheit - Beschreibung: Trace-Datenaufzeichnung für Signal 2 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 348 Einheit - Werkseinstellung 65535 Beschreibung: Liest die Seriennummer des Power Modules, die in der Steuerung gespeichert ist. Beim Hochfahren wird anhand dieser Seriennummern geprüft, ob ein Hot Swap der CU oder des PM stattgefunden hat. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 349 Feldbus interner Name der Station / FB int.NameStation G120 Zugriffsstufe: 3 P-Gruppe: - Datentyp: Unsigned8 Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung Beschreibung: Feldbus interner Name der Station Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 350 Einheit - Werkseinstellung 65535 Beschreibung: Feldbus Diagnosedaten-Anzeige p8859[0...7] Feldbus Identifizierungsdaten-Anzeige / FB-Ident-Datenanz. G120 Zugriffsstufe: 3 P-Gruppe: Kommunikation Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: NO Dynamischer Index: - Änderbar: T Einheit - Werkseinstellung 65535 Beschreibung: Feldbus Identifizierungsdaten-Anzeige Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 351 Parameter 1.9 Parameterliste p9601 SI Parameterfreigabe / SI Param.Freigabe G120 (CU240S DP), Zugriffsstufe: 3 P-Gruppe: Safety Integrated Datentyp: Unsigned16 G120 (CU240S) Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: - Einheit - Werkseinstellung 0000 bin Beschreibung: Safety-Parameter zur Freigabe der einzelnen Safety-Steuerfunktionen.

  • Seite 352: Si Wahl Der Safety-Quelle / Wahl Si-Quelle

    Parameter 1.9 Parameterliste p9603 SI Wahl der Safety-Quelle / Wahl SI-Quelle G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Safety Integrated Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: - Einheit - Werkseinstellung 0000 bin Beschreibung: Safety-Parameter zur Auswahl der Safety-Eingangssignale. Die Safety-Eingangssignale können entweder vom PROFIsafe oder von den digitalen Eingängen des G120 bezogen werden.
  • Seite 353 Parameter 1.9 Parameterliste p9659 SI Maximale Zeit bis Test-Ende / SI Testzeit Ende G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Safety Integrated Datentyp: Floating Point Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: - Einheit - Werkseinstellung 0.1 [] 8760.0 [] Beschreibung: Spezifiziert den zeitlichen Abstand der Selbsttests.

  • Seite 354: Si Sollwert Für Sls / Si Sollwert Sls

    Parameter 1.9 Parameterliste p9680 SI Bremsrampenverzögerung / SI Bremsramp.Verz. G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Safety Integrated Datentyp: Unsigned32 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: - Einheit - Werkseinstellung 10 [] 99000 [] Beschreibung: Zeit [ms] zwischen der Anwahl der SBR und der Aktivierung der Rampenüberwachung. Wenn die SBR aktiv ist, wird der Frequenzistwert mit der Frequenz der Rampenüberwachung verglichen.

  • Seite 355: Si Toleranz Für Sls / Si Sls Toleranz

    Parameter 1.9 Parameterliste p9691 SI Toleranz für SLS / SI SLS Toleranz G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Safety Integrated Datentyp: Floating Point Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: - Einheit - Werkseinstellung 5.0 [] 302.0 [] 13.0 Beschreibung: Oberer Toleranzbereich für die SLS.

  • Seite 356: Si Passwort Eingabe / Si Passworteingabe

    Parameter 1.9 Parameterliste r9760 SI Internes Passwort / SI intern Passwort G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Safety Integrated Datentyp: Unsigned32 Einheit - Beschreibung: Enthält das momentane Passwort. Zur Sicherheits-IBN und zum Zurücksetzen von Safety muss der Wert von r9760 in p9761 eingetragen werden.

  • Seite 357: Co/Bo: Si Zustandswort / Si Zustandswort

    [2] = Safety-Patch [3] = PROFIsafe SW-Hauptvariante [4] = PROFIsafe Hauptvariante-kompatibler SW-Update [5] = PROFIsafe-Patch r9771 CO/BO: SI Hardware-Funktionen / SI HW-Funktionen G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Safety Integrated Datentyp: Unsigned16 Einheit - Beschreibung: Zeigt (bit-kodiert) die verfügbaren Sicherheitsgerichteten Funktionen des Umrichters an.
  • Seite 358 Parameter 1.9 Parameterliste p9799 SI Parameter-Prüfsumme / SIParam.Prüfsumme G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Safety Integrated Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: - Einheit - Werkseinstellung 0000 hex FFFF hex 0000 hex Beschreibung: Bestätigt die Prüfsumme der P1-Safety-Parameter. Vor Verlassen der Safety-IBN mit p3900 = 10 muss der richtige Wert eingegeben werden.
  • Seite 359 Parameter 1.9 Parameterliste p9803 SI Wahl der Safety-Quelle / Wahl SI-Quelle G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Safety Integrated Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: - Einheit - Werkseinstellung 0000 bin Beschreibung: Double von Parameter p9603. Siehe dort.
  • Seite 360 Parameter 1.9 Parameterliste p9880 SI Bremsrampenverzögerung / SI Bremsramp.Verz. G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Safety Integrated Datentyp: Floating Point Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: - Einheit - Werkseinstellung 0.010 [] 99.000 [] 0.250 Beschreibung: Double von Parameter p9680. Siehe dort.
  • Seite 361 Parameter 1.9 Parameterliste p9892 SI Reaktion auf Wahl von SLS / SI Wahl SLS G120 (CU240S DP- Zugriffsstufe: 3 P-Gruppe: Safety Integrated Datentyp: Unsigned16 Schnell-IBN: NO Aktiv: YES Dynamischer Index: - Änderbar: - Einheit - Werkseinstellung Beschreibung: Double von Parameter p9692. Siehe dort.

  • Seite 363: Funktionspläne

    Funktionspläne Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 364 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 365 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 366 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 367 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 368 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 369 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 370 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 371 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 372 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 373 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 374 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 375 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 376 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 377 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 378 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 379 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 380 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 381 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 382 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 383 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 384 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 385 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 386 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 387 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 388 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 389 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 390 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 391 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 392 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 393 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 394 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 395 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 396 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 397 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 398 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 399 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 400 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 401 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 402 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 403 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 404 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 405 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 406 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 407 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 408 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 409 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 410 Funktionspläne Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 411: Fehlermeldungen Und Alarme

    Fehlers (r0948) und die Anzahl der in Parameter r0947 gespeicherten Fehlermeldungen (P0952) ausgelesen werden. Alarmmeldungen Die Alarmmeldungen werden im Parameter r2110 unter ihrer Codenummer (z. B. A0503 = 503) gespeichert und können von dort ausgelesen werden. Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...

  • Seite 412: Faults And Alarms

    - r0949 = 1 or 2: SW-MELDUNG F00004 Übertemperatur Umrichter Reaktion: AUS2 Quittierung: Siehe Anfang dieses Kapitels Ursache: - Umrichter überlastet - unzureichende Belüftung - Pulsfrequenz zu hoch - Umgebungstemperatur zu hoch - Lüfter dreht nicht Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 413: Motor-Übertemperatur

    Fehler tritt auf, wenn die Summe der Phasenströme größer ist als 5 % des Umrichternennstroms. Abhilfe: Note: Baugröße D bis F: dieser Fehler tritt nur bei Umrichtern mit 3 Stromfühlern auf. F00022 Fehler im Leistungsteil Reaktion: AUS2 Quittierung: Siehe Anfang dieses Kapitels Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 414: F3E Welligkeit Der Zwischenkreisspannung

    - Imax der Rückspeisebegrenzung in p1253 erhöhen. F00035 Automatischer Wiederanlauf nach n Reaktion: AUS2 (AUS3) Quittierung: Power on Ursache: Anzahl Wiederanlauf-Versuche hat den Wert von (P1211) überschritten. Abhilfe: F00041 Fehler Motordaten-Identifizierung Reaktion: AUS2 Quittierung: Siehe Anfang dieses Kapitels Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 415: Fehler Bei Optimierung Des Drehzahlreglers

    Quittierung: Siehe Anfang dieses Kapitels Ursache: Lesefehler bei den Leistungsteildaten oder ungültige Leistungsteildaten. Abhilfe: - Verbindung zwischen Umrichter-Power-Module und CU prüfen - CU Aus- und Einschalten. - Umrichter-Power Module auswechseln. - Umrichter-Control-Unit auswechseln. Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...
  • Seite 416 Lese oder Schreibfehler beim Speichern von Parametern ins BOP-EEPROM während des Parameter-Klonens. Abhilfe: - Rücksetzen auf Werkseinstellungen und Neu-Parametrierung - Change BOP - r0949 = 5064 : BOP mit größerem EEPROM einsetzen - r0949 = 9160 : BOP mit kleinerem EEPROM einsetzen Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 417: Bop Nicht Gesteckt

    - r0949 = 0: MMC-PS stecken bzw. MMC-PS mit FAT12- oder FAT16-Format verwenden oder MMC-PS in den Umrichter einbauen. - r0949 = 1: Daten erneut kopieren. - r0949 = 2: Datei mit richtiger Bezeichnung in das richtige Verzeichnis stellen /USER/SINAMICS/DATA. Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...
  • Seite 418 - Signal außerhalb des zulässigen Bereichs Abhilfe: F00085 Externer Fehler Reaktion: AUS2 (AUS3) Quittierung: Siehe Anfang dieses Kapitels Ursache: Externer Fehler ausgelöst über den Befehlseingang über Steuerwort 2 Bit 13 bzw. FB100 Parameter CTRL, Signal "externer Fehler 1" Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 419: Stack-Überlauf

    Quittierung: Siehe Anfang dieses Kapitels Ursache: PID-Rückkopplung über Maximalwert P2267. Abhilfe: - Wert von P2267 ändern. - Rückkopplungsverstärkung einstellen. F00350 Fehler im Konfigurationsvektor für den Umrichter Reaktion: AUS2 Quittierung: Siehe Anfang dieses Kapitels Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...
  • Seite 420 - p2188 (untere Drehmomentschwelle 2) - p2189 (obere Drehmomentschwelle 3) - p2190 (untere Drehmomentschwelle 3) - p2192 (Verzögerungszeit für zugelassene Abweichung) 4. falls erforderlich, Lager schmieren. F00453 Motor festgebremst Reaktion: AUS2 Quittierung: Siehe Anfang dieses Kapitels Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 421: Überspannungsgrenze

    - Der Lüfter muss sich drehen, wenn der Umrichter in Betrieb ist A00505 Umrichter-I2T Reaktion: Quittierung: Ursache: Warngrenze überschritten. Strom wird reduziert falls parametriert (P0610 = 1). Abhilfe: Überprüfen Sie, ob das Lastspiel innerhalb der zulässigen Grenzen liegt. Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 422: Ausgangsfehler

    Starke Spannungsschwankungen im Zwischenkreis Starke Spannungsschwankungen im Zwischenkreis erkannt A00535 Bremswiderstand heiß Reaktion: Quittierung: A00541 Motordaten-Identifizierung aktiv Reaktion: Quittierung: Ursache: Motordaten-Identifizierung (P1910) ausgewählt bzw. läuft. A00542 Optimierung des Drehzahlreglers ist aktiv Reaktion: Quittierung: Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 423: Warnung Gebersignal Fehlt

    - Erhöhen Sie die Geber-fehlt-Schwelle in p0492. A00600 Warnung RTOS-Überlauf Reaktion: Quittierung: Ursache: Interner Zeitscheibenüberlauf Abhilfe: Contact Service Department A00700 CB warning 1 Reaktion: Quittierung: A00701 CB warning 2 Reaktion: Quittierung: A00702 CB warning 3 Reaktion: Quittierung: Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...
  • Seite 424 - während des Herunterfahrens bei sehr hohen Last-Trägheitsmomenten Abhilfe: Folgendes überprüfen: - Liegt die Netzspannung innerhalb des zulässigen Bereichs? - Liegt die Last innerhalb der zulässigen Grenzen? - in bestimmten Fällen Bremswiderstand einsetzen. Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 425: Automatische Pid-Optimierung Aktiv

    Quittierung: Ursache: Tippbetrieb rechts und links (P1055/P1056) sind angefordert worden. Damit wird die HLG-Ausgangsfrequenz auf dem aktuellen Wert eingefroren. Abhilfe: Tippbetrieb rechts und links nicht gleichzeitig betätigen. A00936 Automatische PID-Optimierung aktiv Reaktion: Quittierung: Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 426: Lsto Mit Umrichter-Störung

    - P2189 (obere Drehmomentschwelle 3) - P2190 (untere Drehmomentschwelle 3) - P2192 (Verzögerungszeit für zugelassene Abweichung) 4. falls erforderlich, Lager schmieren. F01600 LSTO mit Umrichter-Störung Reaktion: AUS2 (AUS3) Quittierung: Siehe Anfang dieses Kapitels Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...
  • Seite 427 - r0949 = 207: Fehler im Gate-Treiber oder Rückmeldepfad auf P2. - r0949 = 208: Signal-Entprell-Fehler in P2 Die Safety-Signale sind für eine Zeit länger als in p9650/p9850 parame- triert inkonsistent. - r0949 = 209: Hardware-Typ konnte auf P2 nicht richtig erkannt werden. Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 428: Hochlauffehler

    Verringern Sie die Umschaltgeschwindigkeit der sicherheitsgerichteten Digitaleingänge oder erhöhen Sie die Verzögerung der Entprellzeit p9650/p9850. - r0949 = 109 oder 209 CU aus- und wieder einschalten Tauschen Sie die CU aus F01601 Hochlauffehler Reaktion: AUS2 (AUS3) Quittierung: Power on Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 429: Hochlauffehler - Eeprom Inkonsistent

    - r0949 = 100: Safety-Parameter wurden nicht richtig ins EEPROM auf P1 geschrieben. Versuchen Sie die Param- eter noch einmal zu laden. - r0949 = 200: Fehler aufgrund inkonsistenter Daten im EEPROM auf P2. - r0949 =2011: Safety-Parameter wurden nicht richtig ins EEPROM geschrieben. Abhilfe: Safety-Parameter noch einmal laden. Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 430: Fehler Im Quervergleich

    - r0949 = 204: Zykluszeit-Fehler auf P2 Der Fehler kann durch kurze Rampenzeiten verursacht werden. Wenn der Umrichter im VC- oder im SLVC-Betrieb arbeitet (siehe p1300), kann die Fehlerursache die gleiche sein wie für Fehler F0453.. Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 431: Fehler In Der Hw-Umgebung

    - r0949 = 100: SB-Modul: Drahtbruch erkannt oder interne Bremstests während Dynamisierung fehlgeschlagen. - r0949 = 200: Interne Bremstests während Dynamisierung fehlgeschlagen. Abhilfe: - Verdrahtung zum Bremsmodul prüfen - Tauschen Sie das Bremsmodul. F01640 PROFIsafe Treiberfehler Reaktion: AUS2 (AUS3) Quittierung: Siehe Anfang dieses Kapitels Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 432: Fehler In Der Safety-Parametrierung

    - r0949 = 3: Endlose Safety-Schleife auf P1. - r0949 = 4: Endlose Safety-Schleife auf P2 - r0949 > 100: Zeigt einen internen oder unerwarteten Softwarefehler an. Nur zur Siemens-internen Diagnose Abhilfe: Setzen Sie sich mit der Hotline in Verbindung.

  • Seite 433: Einschalten Gesperrt

    Das Einschalten des Umrichters ist nicht möglich und der Umrichter bleibt im Zustand Einschaltbereit (siehe r0002. Abhilfe: Überprüfen Sie, ob ein deaktivierter Gate-Treiber oder ein aktiver Safety-Zustand (SH, SGx, SBR) das Einschalten verhindert. Überprüfen Sie ob Bit r0052.6 "Einschaltsperre aktiv" gesetzt ist. Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 434: Zwangsdynamisierung Erforderlich

    übernehmen) oder warten Sie bis das Rücksetzen der Safety-Parameter beendet ist. A01699 Zwangsdynamisierung erforderlich Reaktion: Quittierung: Ursache: Dynamisierungs-Zeitgeber (siehe r9660) ist abgelaufen. Ein erneuter Dynamisierungstest ist erforderlich. Abhilfe: Setzen und Rücksetzen Sie Sicheren Halt (SE) (p9601.bit1 und p9801.bit1 müssen gesetzt sein). Control Units CU240S Parameter Manual, 04/2006, A5E00807461B...

  • Seite 435: Abkürzungen

    BICO Binektor-Konnektor Binektor-Ausgang Inbetriebnahme Kommunikationsbaugruppe gegen den Uhrzeigersinn Befehlsdatensatz (Command Data Set) Konnektoreingang (connector input) Konfigurierungs-Management Befehl (command) Konnektorausgang (connector output) CO/BO Konnektor-Ausgang/Binektor-Ausgang Bezugsleiter (die Klemme ist an NO oder NC angeschlossen) Inbetriebnahme, betriebsbereit Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 436 Festfrequenz Freier Funktionsbaustein Feldorientierte Regelung FREQ Frequenz Baugröße A Baugröße B Baugröße C Baugröße D Baugröße E Baugröße F Geräte-Stamm-Datei Inbetriebnahme-Anleitung (Getting Started Guide) GUI ID Eindeutige globale Kennung Haupt-Istwert Mensch-Maschine-Schnittstelle (Human machine interface) Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 437 National Electrical Manufacturers Association Arbeitskontakt Optische Koppelbaugruppe Stecker für optische Verbindung Operator Panel (Bedienfeld) Betriebsanleitung Proportional-Integral-Differential-Regler Parameterkennung Parameterkennung Wert Speicherprogrammierbare Steuerung (Programmable logic control) Power Module PM-IF Power Module-Schnittstelle Parameternummer Parameter-Prozessdatenobjekt Positiver Temperaturkoeffizien (Positive temperature coefficient) Parameterwert Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 438 Serielle Verbindung als Option (Serial option link) Sicherer Halt 1 Sichere Drehmomentabschaltung Steuerwort Textanfang Raumvektormodulation (Space vector modulation) Transistor-Transistor-Logik Universelle serielle Schnittstelle Spannung/Frequenz Vektorregelung (Vector control) Variables Drehmoment (Variable torque) Automatischer Wiederanlauf Zustandswort ZUSW Zusatz-Sollwert Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
  • Seite 440 Control Units CU240S Listenhandbuch, 04/2006, A5E00807461A...
