Frequenzsollwert Über Klemmen - Siemens Control Unit CU240S DP Betriebsanleitung

Installation/Montage
4.2 Anschließen einer CU240S über Klemmen
4.2.1 Frequenzsollwert über Klemmen
Beschreibung
Als Quelle für Frequenzsollwert und auch den zusätzlichen Frequenzsollwert können die
Analogeingangsklemmen verwendet werden. Je nach Anforderungen des Kunden können
sie als Spannungs- oder Stromeingänge genutzt werden. Als Standardeinstellung sind AI0
und AI1 als Spannungseingangsklemmen eingestellt.
AI0 und AI1 als Spannungseingänge
Zur Verwendung als Spannungseingänge ist wie folgt vorzugehen:
1. Einstellungen der DIP-Schalter:
2. Parametereinstellungen
Parameter
P0003 = 3
P1000[0] = 2
Umschaltung von Spannungs- auf Stromeingang
P0756[0] = 4

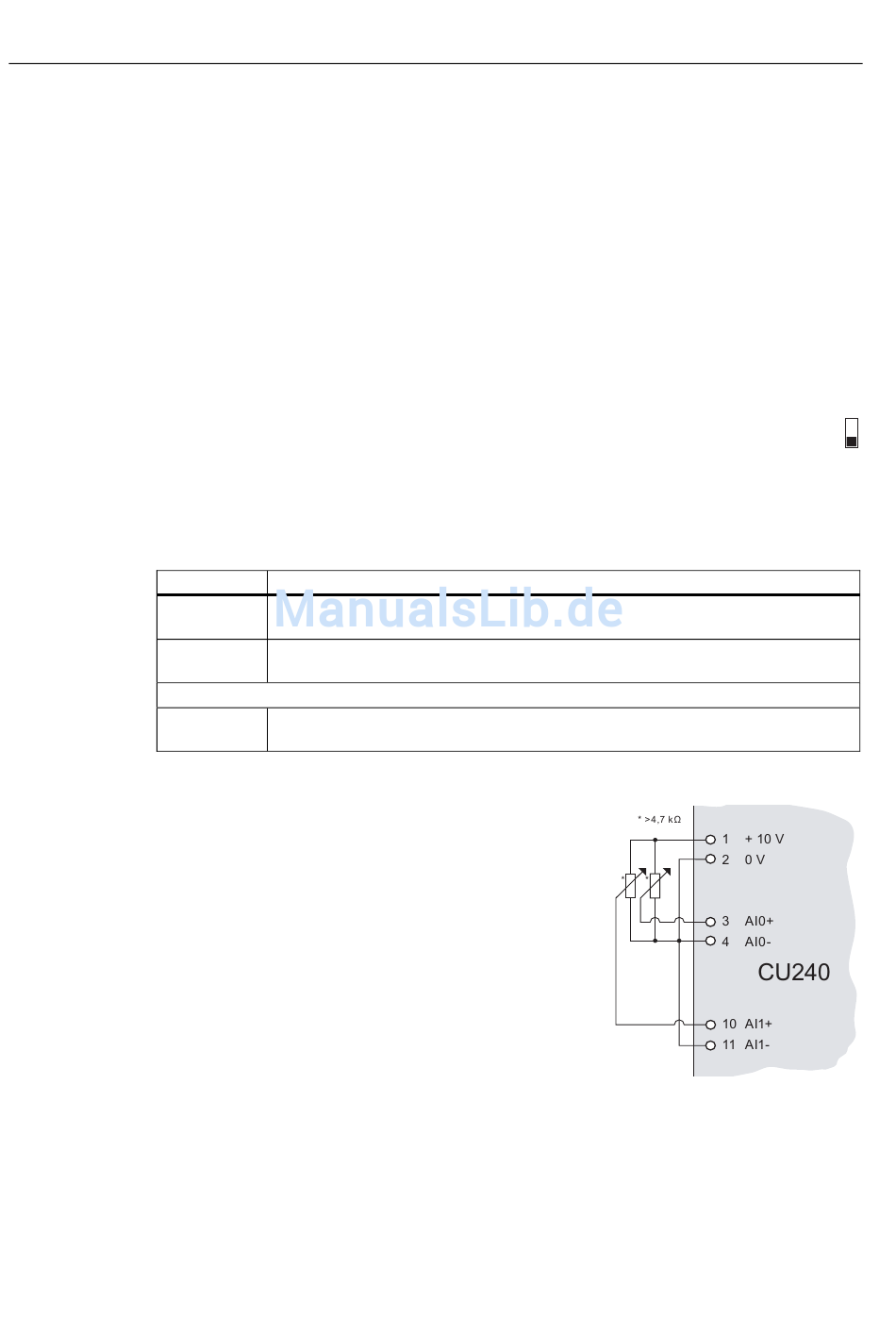

Die Abbildung zeigt die Steuerverdrahtung zur
Verwendung der Analogeingänge als
Spannungseingänge für Frequenzsollwert und einen
zusätzlichen Sollwert mittels Potentiometern an
Analogeingängen AI0 und AI1.
34
Die DIP-Schalter des Analogeingangs in die Position OFF stellen (Standardeinstellung)
(DIP-Schalter 1 bezieht sich auf AI0, DIP-Schalter 2 bezieht sich auf AI1)
Beispiel unter Verwendung des Analogeingangs als bipolarer Spannungseingang (-10 V
... 10 V)
Beschreibung
Anwender-Zugriffsstufe*
3: Expertenstufe: Nur zur Verwendung durch einen Fachmann
Auswahl des Frequenzsollwertes*
2: Analog-Sollwert (Standardeinstellung)
AI0-Typ (P0756[1] für AI1)
Stellt Analogeingang 0 (AI0) auf "bipolarer Spannungseingang (-10 V ... 10 V)" ein
Control Units CU240S
Betriebsanleitung, 10/2007, A5E00766042A AC
