Die Verwendung ungeschirmter Kabel ist möglich. Zur Erfüllung der EMV-Anforderungen
für die CE-Kennzeichnung und fehlersichere Produkte (CU240S DP-F) empfehlen wir
jedoch die Verwendung geschirmter Kabel.
Hinweis
Die Leitung vom Geber zu der Geberbaugruppe muss ungeschnitten sein.
TTL-Geber-spezifisch
Ist der Gebertyp eine Ausführung mit TTL-Differentialschaltung und wird eine große
Leitungslänge benötigt (mehr als 50 m), dann können die DIP-Schalter 5, 6 und 7 auf ON
gestellt werden.
Ist der Gebertyp eine Ausführung mit asymmetrischer TTL-Schaltung, dann sind drei Adern
für die Kanäle 'A', 'B' und 'Z' vorhanden.
HTL-Geber-spezifisch
Der über die DIP-Schalter auszuwählende Abschlusswiderstand darf im Falle eines HTL-
Gebers nicht verwendet werden.
Die Geberspannung wird über die allgemeinen E/A-DIP-Schalter 3 und 4 geführt.
Die möglichen Einstellungen sind in nachfolgender Tabelle dargestellt:

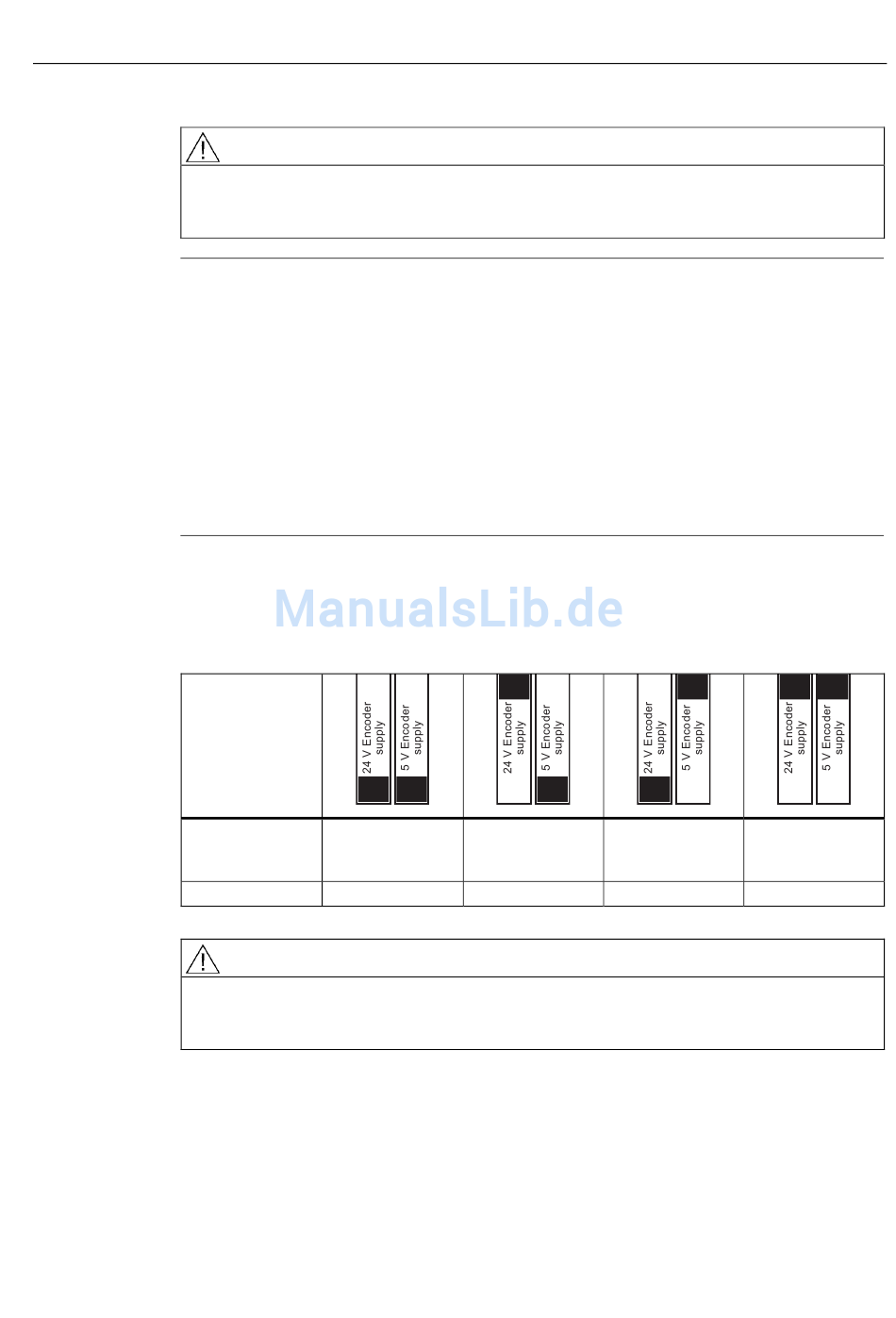

Tabelle 5-12 Einstellungen der Geberspannung
Versorgungsspan
Befinden sich die DIP-Schalter 3 oder 4 in der Position ON, so wird der Geber mit einer
Spannung von 24 V versorgt. Wenn sich einer der beiden DIP-Schalter 3 oder 4 in Position
ON befindet, darf daher kein TTL-Geber an den Umrichter angeschlossen werden.
Control Units CU240S
Betriebsanleitung, 10/2007, A5E00766042A AC
VORSICHT
ON
OFF
3
Geber- 0 V
nung
Gebertyp Kein Geber
WARNUNG
4 3 4
24 V
HTL-Geber
Inbetriebnahme
5.8 Inbetriebnahme des Gebers
3 4 3
5 V 24 V
TTL-Geber HTL-Geber
4
