Installation/Montage
4.2 Anschließen einer CU240S über Klemmen

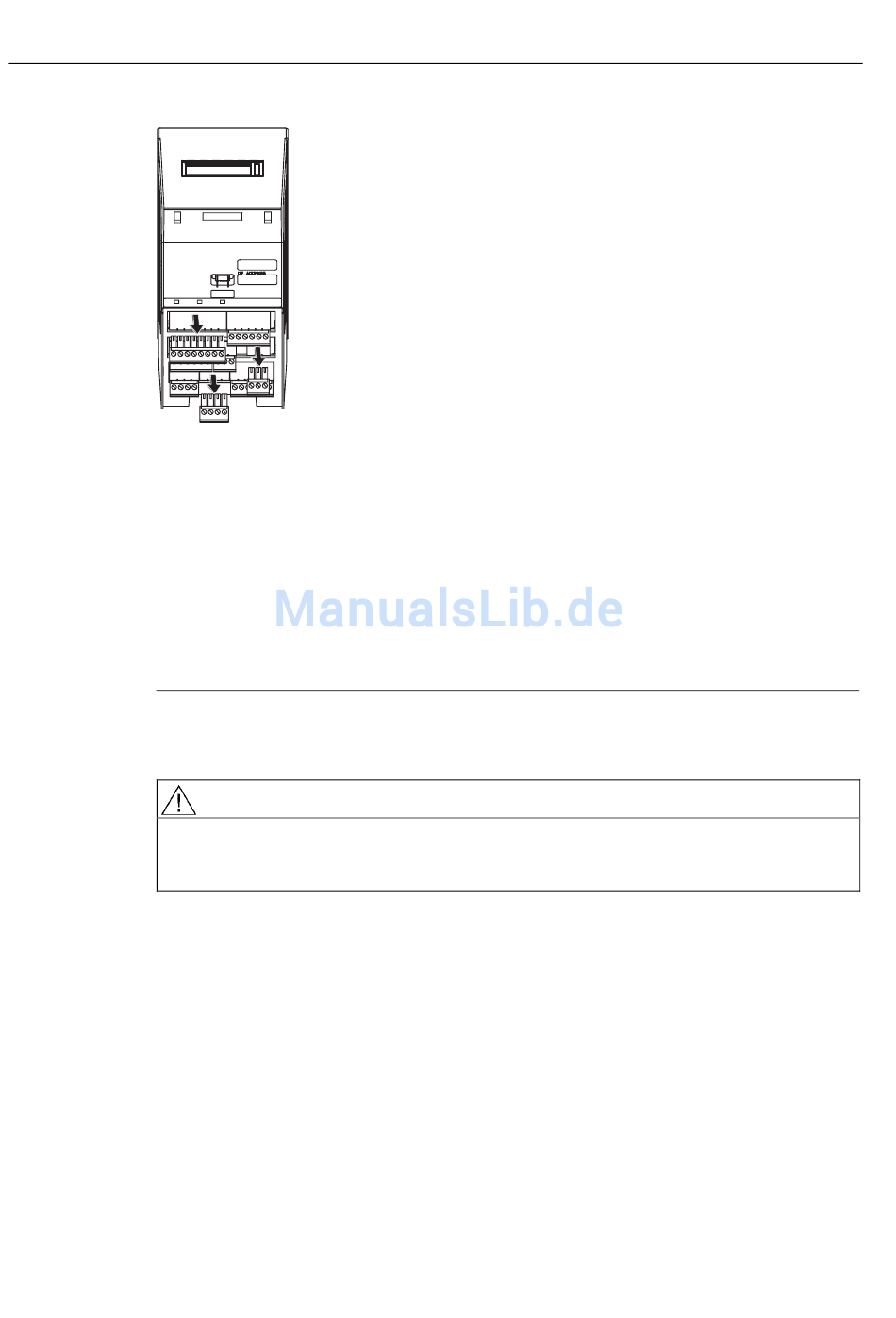

Bild 4-3
Nach fertiggestelltem Anschluß der Control Unit muss die Klemmenabdeckung wieder
aufgesetzt werden.
Beispiele des Klemmenanschlusses bei der Control Unit CU240S
Hinweis
Die Steuerung der CU240S DP, CU240S DP-F oder CU240S PN über Klemmen ist
ebenfalls möglich, jedoch müssen in diesem Fall die Parametereinstellungen für die Befehls-
und die Sollwertquelle geändert werden.
Dieser Abschnitt enthält Beispiele für das Steuern eines Umrichters SINAMICS G120 mit
einer CU240S über Klemmen.
Die Verwendung ungeschirmter Kabel ist möglich. Zur Erfüllung der EMV-Anforderungen
für die CE-Kennzeichnung und fehlersichere Produkte (CU240S DP-F) empfehlen wir
jedoch die Verwendung geschirmter Kabel.
● Steuerung mit Standardeinstellungen
● Frequenzsollwert und ein zusätzlicher Sollwert über Klemmen
● Frequenzsollwert und ein zusätzlicher Sollwert über Klemmen
32
Abnehmen der zweiteiligen Steckerleisten am Beispiel der CU240S DP
VORSICHT
(AI0 und AI1 als Spannungseingänge verwendet)
(AI0 und AI1 als Stromeingänge verwendet)
Control Units CU240S
Betriebsanleitung, 10/2007, A5E00766042A AC
