4.5 Anschluss eines CU240S PN über PROFINET
Steckersockel
Die Control Units CU240S PN sind mit einer Ethernet-Weiche für zwei Anschlüsse in Form
von RJ45-Steckersockeln ausgestattet. Der Anschluss an optische Netzwerke erfolgt über
Weichen, die sowohl einen elektrischen als auch optischen Port besitzen. Der Antrieb wird
dann an einen elektrischen Port angeschlossen. Daher steht keine Spannungsversorgung
für einen externen elektrischen/optischen Umrichter zur Verfügung.
Hinweise zur Montage des SIMATIC NET Industrial Ethernet FastConnect RF45 Plug 180
sind in der Produktinformation "Montageanleitung für SIMATIC NET Industrial Ethernet
FastConnect RJ45 Plug" enthalten. Das Dokument steht auf folgender Webseite zum
Download zur Verfügung:
http://support.automation.siemens.com/WW/view/en/23175326/130000

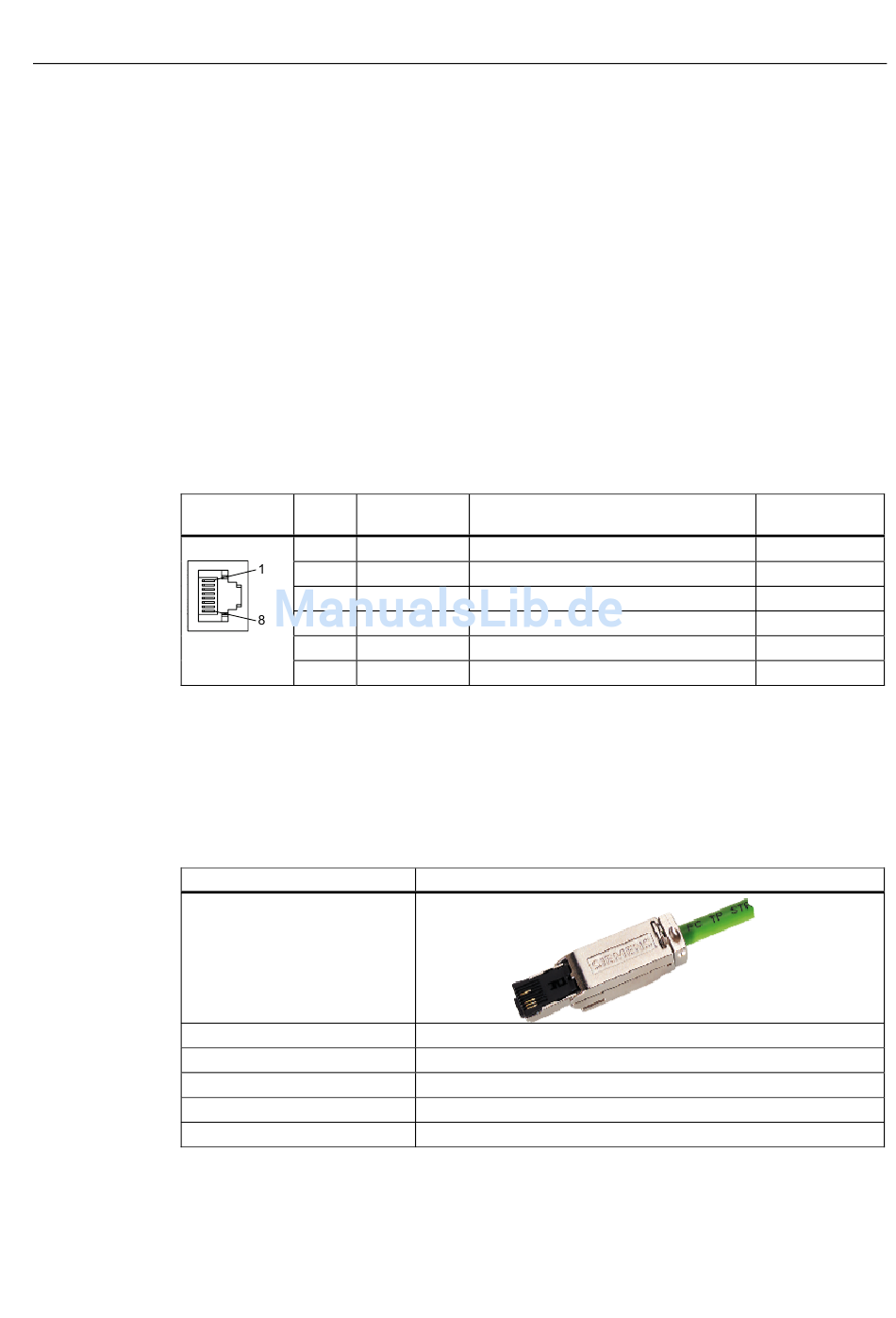

Tabelle 4-7
Steckverbinder
Tabelle 4-8
Bestellnummer
Label
Max. Baudrate
Teil für abgehendes Kabel
Schutzart
Betriebstemperatur
Control Units CU240S
Betriebsanleitung, 10/2007, A5E00766042A AC
Kontaktbelegung der RJ45-Steckersockel
Kontak Bezeichnung
t
1 TX+
2 TX
3 RX+
4 -
5 -
6 RX-
Empfohlene PROFINET-Stecker
6GK1901-1BB10-2Ax0
Industrial Ethernet FC RJ45 Plug 180
100 Mbit/s; Kat5e
180°
IP20
-20 °C ... +70 °C
4.5 Anschluss eines CU240S PN über PROFINET
Bedeutung
Übertragen von Daten +
Übertragen von Daten -
Empfangen von Daten +
Empfangen von Daten -
Installation/Montage
Aderfarbe
Gelb
Orange
Weiß
Blau
