2.3 Einbau des Rack-Modells

Es empfiehlt sich, zunächst das Batteriemodul und anschließend das USV-Modul darüber einzubauen.

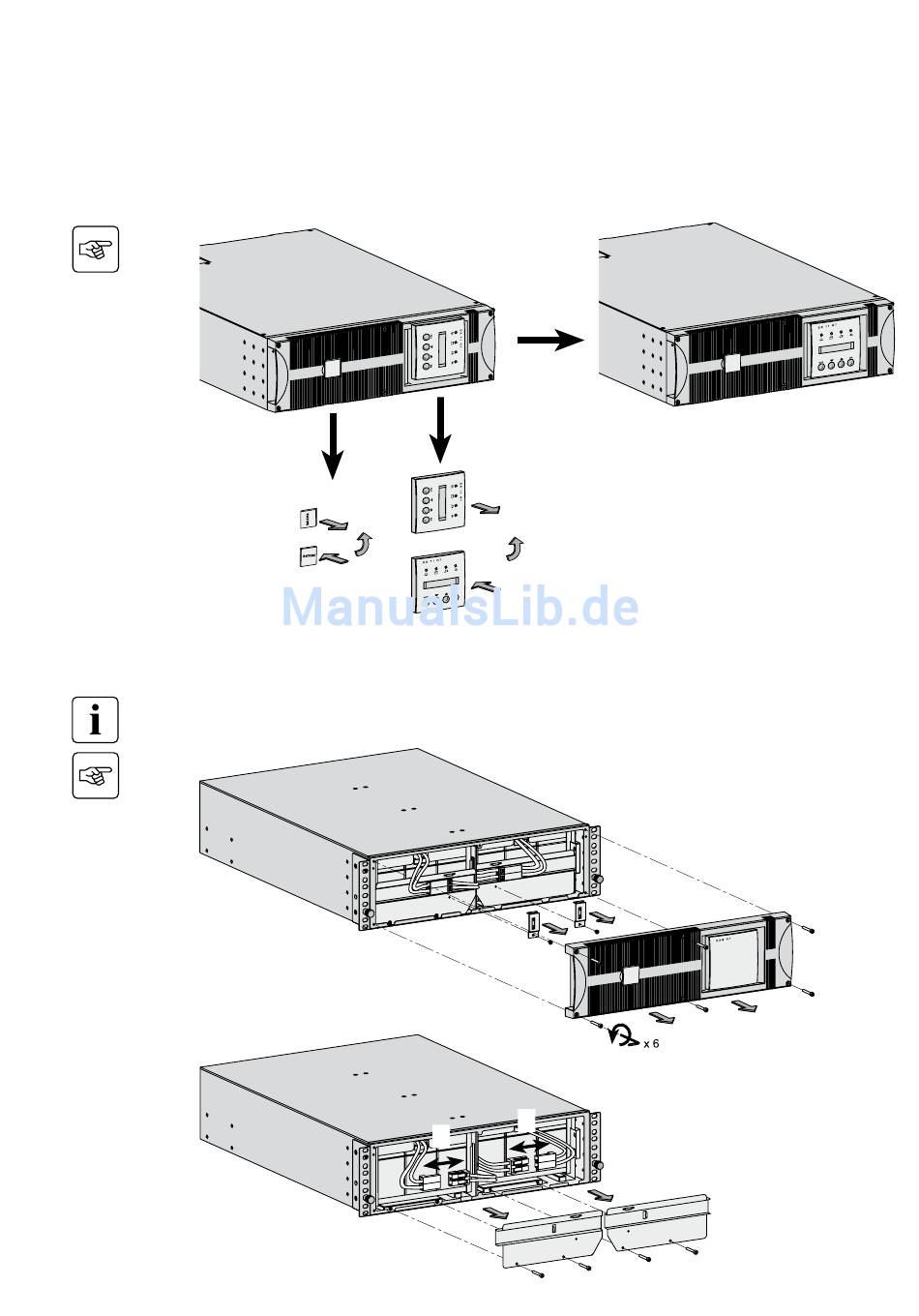

Drehen des Firmenschilds und des Bedien- und Anzeigefelds

Einbau des Batteriemoduls (optional erhältliche Montageschienen erforderlich; Bestell-Nr.
68006)
Das Batteriemodul ist sehr schwer. Zur leichteren Handhabung empfiehlt es sich, die Batterieelemente wie
nachstehend abgebildet für die Dauer der Montage herauszunehmen.
