Conexión del convertidor de frecuencia
By pa
t
ie r In pu
R ec tif
L1
L1
L2
L3
N 1
1
By pa
t
ie r In pu
R ec tif
L1
L1
L2
L3
N 1
4
By pa
t
ie r In pu
R ec tif
L1
L1
L2
L3
N 1
7
t
O ut pu
L
N
t
ss In pu
2
L2
N 2
1
6
O ut pu t
L
N
t
ss In pu
L2
N 2
5
3
O ut pu t
L
N
t
ss In pu
L2
N 2
7
M A L
φ N O R

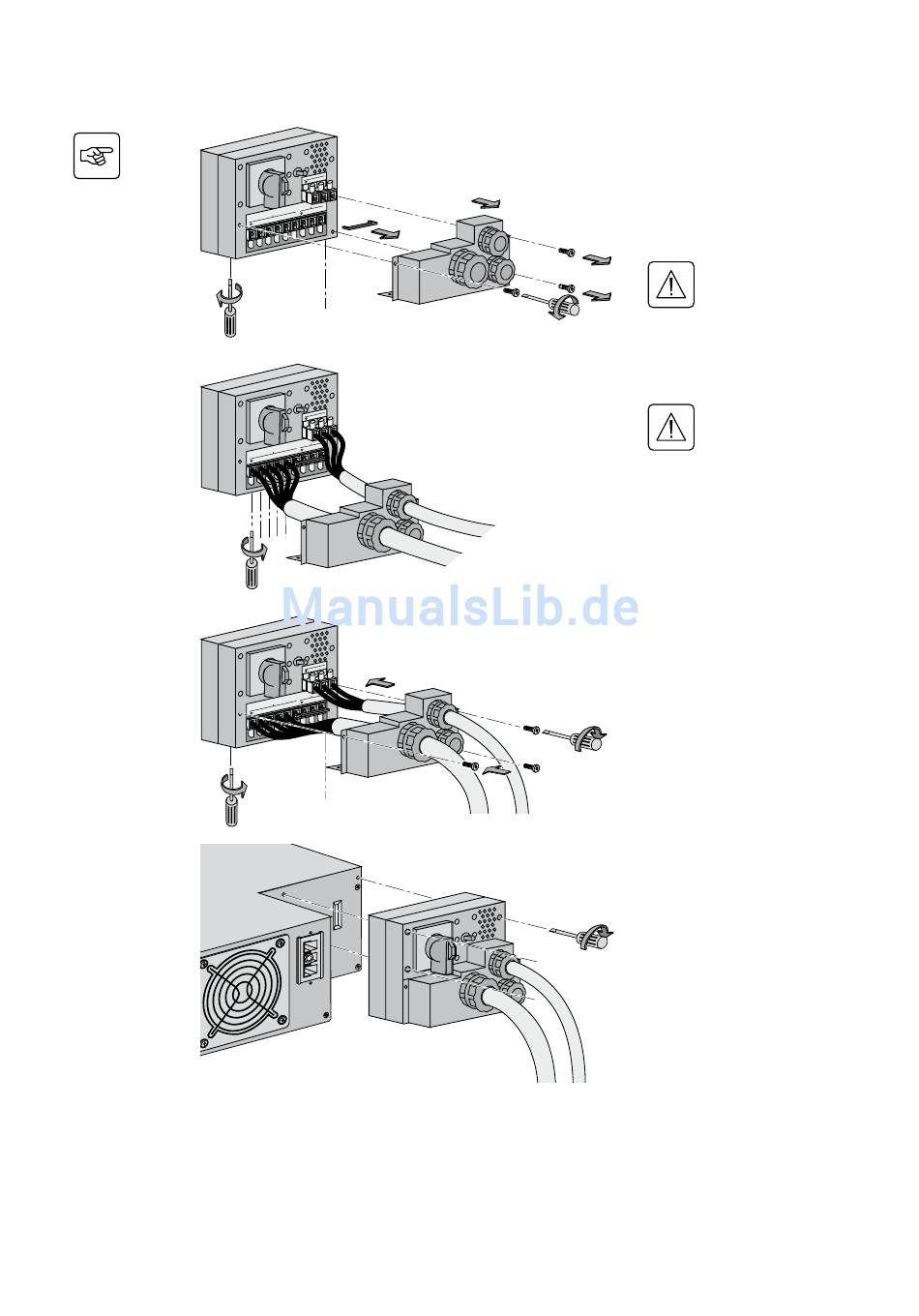

1 - Retirar la tapa de protección de los
bornes (fijada por 5 tornillos),
2 - Retirar el puente cableado situado
entre L2 y L1,
3 - Pasar el cable AC Normal a través
del prensaestopas,
4 - Conectar los 5 hilos en los bornes
1
AC Normal,
1
1
5 - Pasar el cable de salida que
alimenta las aplicaciones a través del
prensaestopas,
6 - Conectar los 3 hilos en los bornes
de salida,
7 - Volver a colocar la tapa de
protección de los bornes y apretar los
prensaestopas,
8 - Fijar la caja de entradas/salida
atrás del módulo de potencia con los 3
tornillos.
7
7
7
8
8
8
2. Instalación
En todos los casos, conectar el
hilo de tierra en primer lugar.
No conectar nada en los
bornes AC Bypass,
