2. Installazione

Collegamento di un UPS con reti di ingresso CA Normale e CA By-pass separate

4
Page 22 - 34007724IT/AD
t
O ut pu
L
N
t
ss In pu
By pa
2
L2
t
ie r In pu N 2
R ec tif
L1
L1
L2
L3
N 1
1
1
t
O ut pu 6
L
N
ss In pu t
By pa
L2
t N 2
ie r In pu
R ec tif
L1
L1
L2
L3
N 1
8
5
7
3
O ut pu t
L
N
t
ss In pu
By pa
L2
t N 2
ie r In pu
R ec tif
L1
L1
L2
L3
N 1
9
9
φ
1
1
1
9
9
9
10
M A L
N O R
10
10

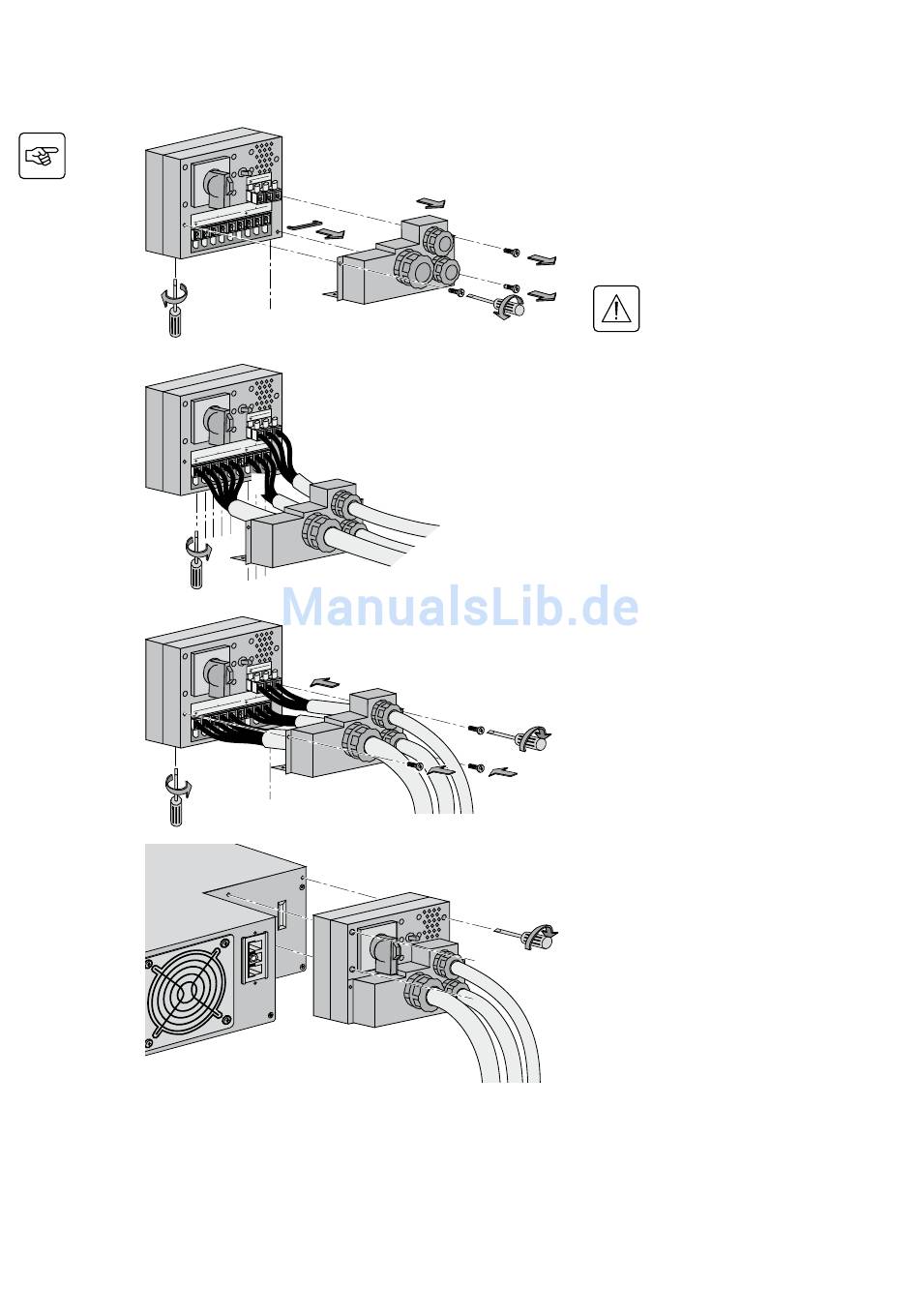

1 - Rimuovere la copertura di
protezione delle morsettiere (fissata
con 5 viti),
2 - Rimuovere il ponte cablato tra i
morsetti L2 e L1,
3 - Far passare il cavo CA Normale
attraverso il serracavo,
4 - Collegare i 5 fili alla morsettiera CA
Normale,
Collegare sempre il filo di terra
per primo.
5 - Far passare il cavo di uscita che
alimenta le apparecchiature attraverso
il serracavo,
6 - Collegare i 3 fili alla morsettiera di
uscita,
7 - Far passare il cavo CA By-pass
attraverso il serracavo,
8 - Collegare i 3 fili alla morsettiera CA
By-pass,
9 - Riposizionare la copertura di
protezione delle morsettiere e serrare i
serracavi,
10 - Fissare la scatola degli ingressi/
uscita sulla parte posteriore del
modulo di potenza per mezzo delle 3
viti.
