1.3 Pannello di controllo

1.4 Opzioni

Kit di montaggio in slot
Guide telescopiche ed accessori per il montaggio del modulo di potenza in slot da 19"
(Riferimento 68001)
22
Guide telescopiche ed accessori per il montaggio del modulo batteria in slot da 19"
(Riferimento 68002)
22
13 14 15
E X 1 1 R T 3:1
TASSO DI CARICO
4 kW / 5 kVA
OFF
19
18 20
23
24
23
24
16
17
ON
21
25

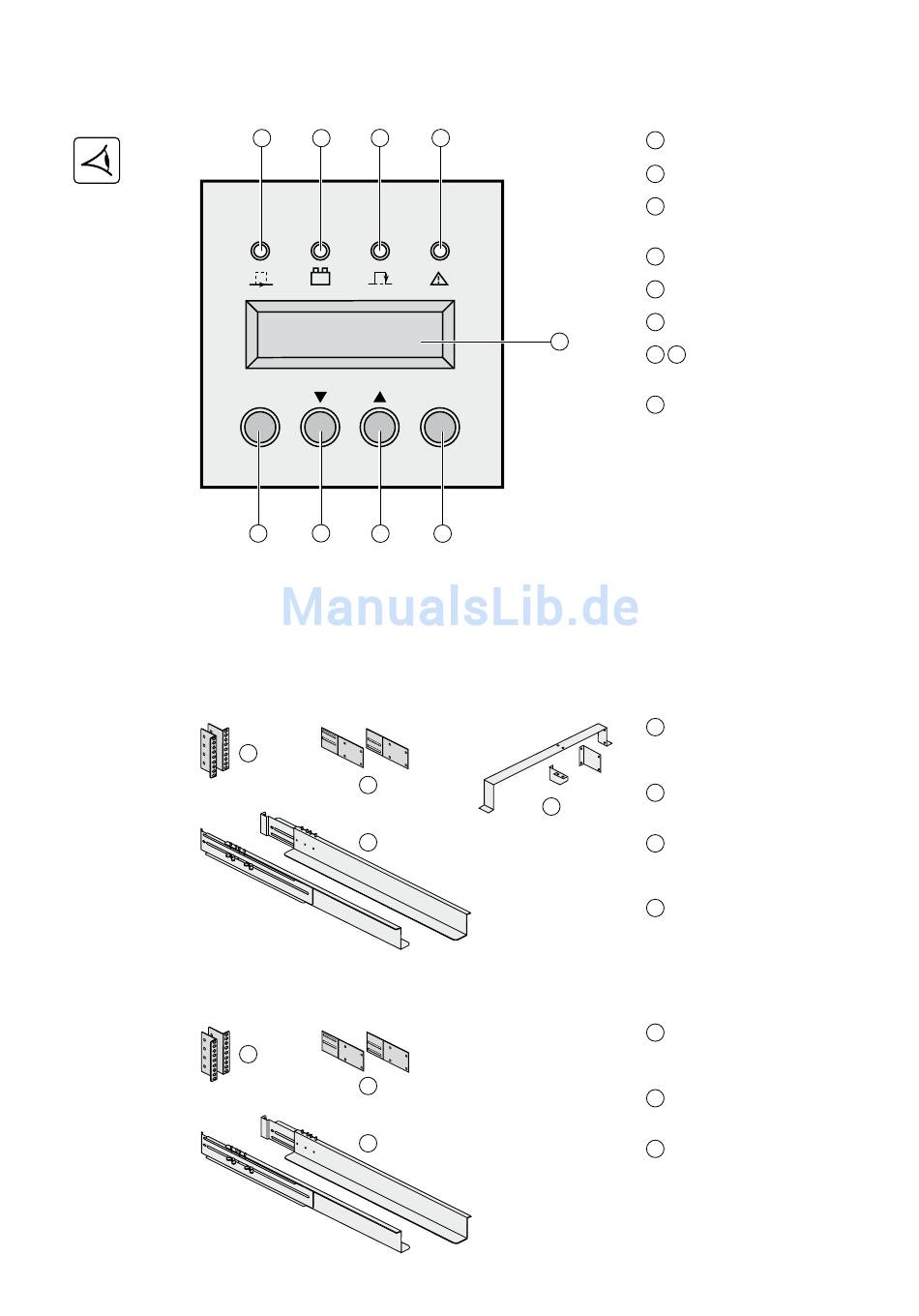

1. Presentazione
13 Spia apparecchiature protette.
14
Spia funzionamento a batteria.
15
Spia funzionamento in modalità
By-pass.
16 Spia di difetto.
17 Display alfanumerico.
18
Pulsante di arresto dell'UPS.
19 20
Tasti funzione (scorrimento
verso l'alto e verso il basso).
21
Pulsante di messa in funzione
dell'UPS (o tasto funzione
del display in modalità di
personalizzazione).
Squadrette di fissaggio anteriori
22
del modulo sui montanti laterali
dello slot.
23
Sistema di fissaggio posteriore per
il trasporto all'interno dello slot.
Guide telescopiche da 639 a 1005
24
mm di lunghezza in grado di
supportare il modulo.
Sistema di fissaggio della scatola
25
degli ingressi/uscita.
Squadrette di fissaggio anteriori
22
del modulo sui montanti laterali
dello slot.
23 Sistema di fissaggio posteriore per
il trasporto all'interno dello slot.
Guide telescopiche da 639 a 1005
24
mm di lunghezza in grado di
supportare il modulo.
34007724IT/AD - Page 7
