2. Instalación

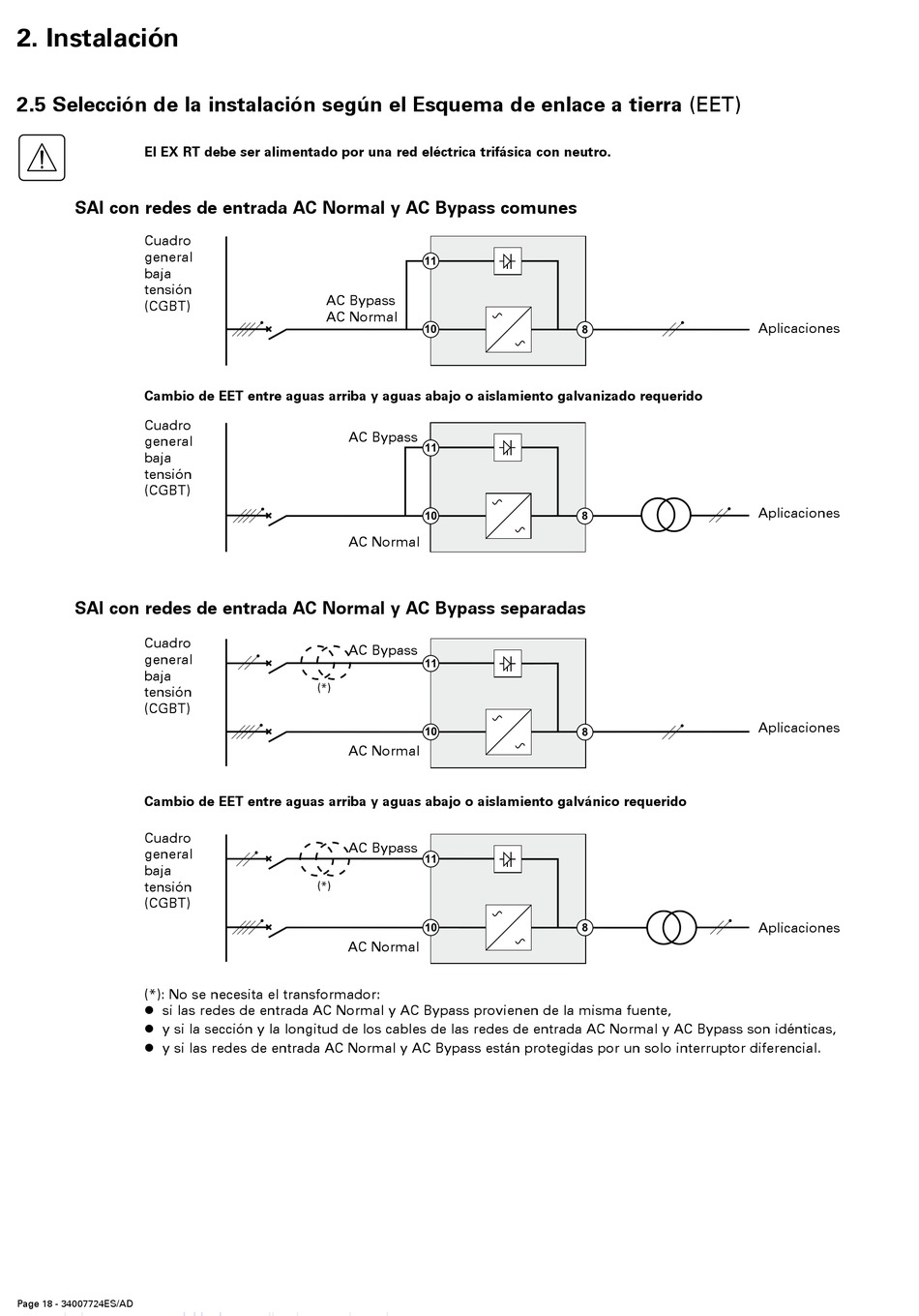

2.5 Selección de la instalación según el Esquema de enlace a tierra (EET)
El EX RT debe ser alimentado por una red eléctrica trifásica con neutro.

SAI con redes de entrada AC Normal y AC Bypass comunes

Cuadro
general
baja
tensión
(CGBT)
Cambio de EET entre aguas arriba y aguas abajo o aislamiento galvanizado requerido
Cuadro
general
baja
tensión
(CGBT)

SAI con redes de entrada AC Normal y AC Bypass separadas

Cuadro
general
baja
tensión
(CGBT)
Cambio de EET entre aguas arriba y aguas abajo o aislamiento galvánico requerido
Cuadro
general
baja
tensión
(CGBT)
(*): No se necesita el transformador:
si las redes de entrada AC Normal y AC Bypass provienen de la misma fuente,
z
y si la sección y la longitud de los cables de las redes de entrada AC Normal y AC Bypass son idénticas,
z
y si las redes de entrada AC Normal y AC Bypass están protegidas por un solo interruptor diferencial.
z
Page 18 - 34007724ES/AD
11
AC Bypass
AC Normal
10
AC Bypass
11
10
AC Normal
AC Bypass
11
(*)
10
AC Normal
AC Bypass
11
(*)
10
AC Normal
8
8
8
8
Aplicaciones
Aplicaciones
Aplicaciones
Aplicaciones
