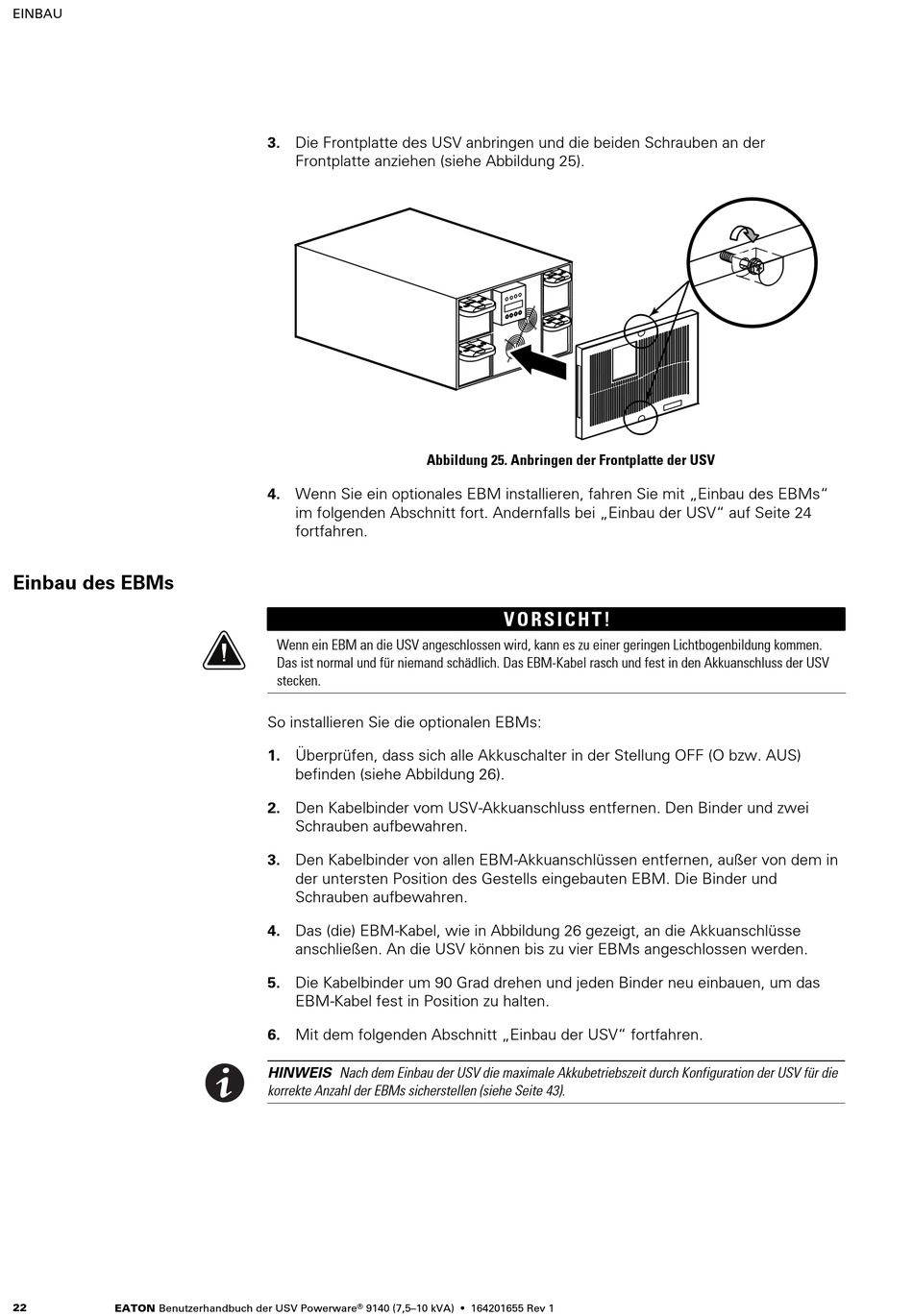

Einbau Des Ebms - Eaton Powerware 9140 Benutzerhandbuch

EINBAU

Einbau des EBMs

22
EATON Benutzerhandbuch der USV Powerware
3. Die Frontplatte des USV anbringen und die beiden Schrauben an der
Frontplatte anziehen (siehe Abbildung 25).
Abbildung 25. Anbringen der Frontplatte der USV
4. Wenn Sie ein optionales EBM installieren, fahren Sie mit „Einbau des EBMs"
im folgenden Abschnitt fort. Andernfalls bei „Einbau der USV" auf Seite 24
fortfahren.
Wenn ein EBM an die USV angeschlossen wird, kann es zu einer geringen Lichtbogenbildung kommen.
Das ist normal und für niemand schädlich. Das EBM-Kabel rasch und fest in den Akkuanschluss der USV
stecken.
So installieren Sie die optionalen EBMs:
1. Überprüfen, dass sich alle Akkuschalter in der Stellung OFF (O bzw. AUS)
befinden (siehe Abbildung 26).
2. Den Kabelbinder vom USV-Akkuanschluss entfernen. Den Binder und zwei
Schrauben aufbewahren.
3. Den Kabelbinder von allen EBM-Akkuanschlüssen entfernen, außer von dem in
der untersten Position des Gestells eingebauten EBM. Die Binder und
Schrauben aufbewahren.
4. Das (die) EBM-Kabel, wie in Abbildung 26 gezeigt, an die Akkuanschlüsse
anschließen. An die USV können bis zu vier EBMs angeschlossen werden.
5. Die Kabelbinder um 90 Grad drehen und jeden Binder neu einbauen, um das
EBM-Kabel fest in Position zu halten.
6. Mit dem folgenden Abschnitt „Einbau der USV" fortfahren.
HINWEIS Nach dem Einbau der USV die maximale Akkubetriebszeit durch Konfiguration der USV für die
korrekte Anzahl der EBMs sicherstellen (siehe Seite 43).
®
9140 (7,5–10 kVA)
