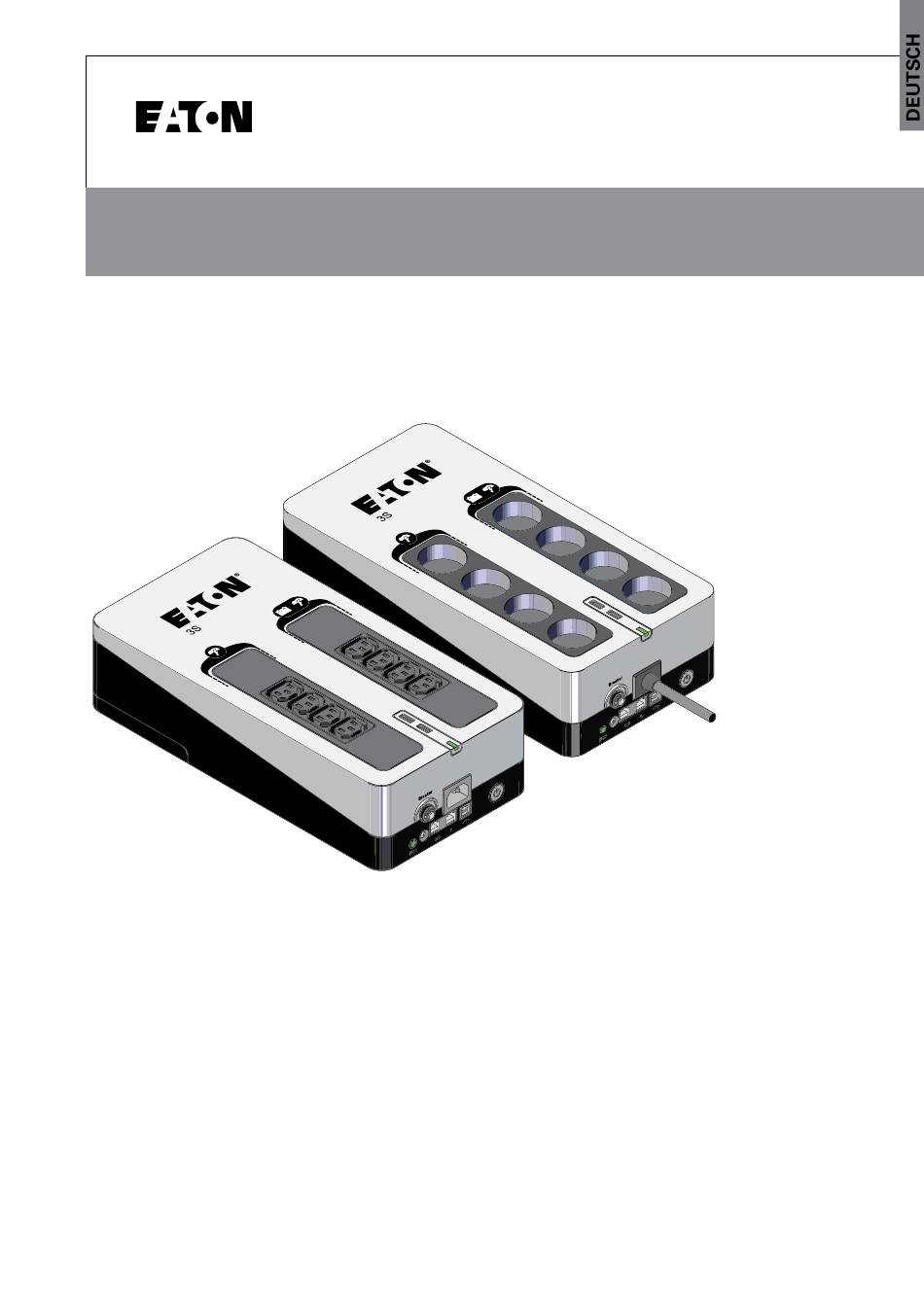

- Seite 1 Eaton 3S Handbuch für fortgeschrittene Benutzer Copyright © 2019 EATON Alle Rechte vorbehalten. 614-09405-00_DE 3S EMEA...
- Seite 2 Das Gerät darf nur in Innenräumen in einer trockenen Umgebung verwendet werden. + 40 °C Betriebsbereich - Temperatur. 0 °C Betriebsbereich - Feuchtigkeit. Die USV und die Batterien müssen in einem gut belüfteten Raum betrieben werden. Seite 2 614-09405-00 - 3S EMEA_DE...
-
Seite 3: Inhaltsverzeichnis
Störungen des AC-Stroms .....................9 SchuKo-Steckdosen .......................9 Wartung des Geräts .......................9 Tausch der Batterie .......................9 6. Fehlerbehebung ................11 7. Service und Support ............... 12 8. Spezifikationen und technische Daten ......... 13 9. Glossar ..................... 14 Seite 3 614-09405-00 - 3S EMEA_DE... -
Seite 4: Einleitung
1. Einleitung Vielen Dank für Ihre Wahl für ein Eaton-Produkt zum Schutz Ihres Geräts. Die Reihe Eaton 3S wurde mit größter Sorgfalt entwickelt. Wir empfehlen, das Handbuch für fortgeschrittene Benutzer und die bereitgestellte Dokumentation sorgfältig zur Kenntnis zu nehmen, um die zahlreichen Funktionalitäten der USV (Unterbrechungsfreie Stromversorgung) optimal zu nutzen. -
Seite 5: Beschreibung

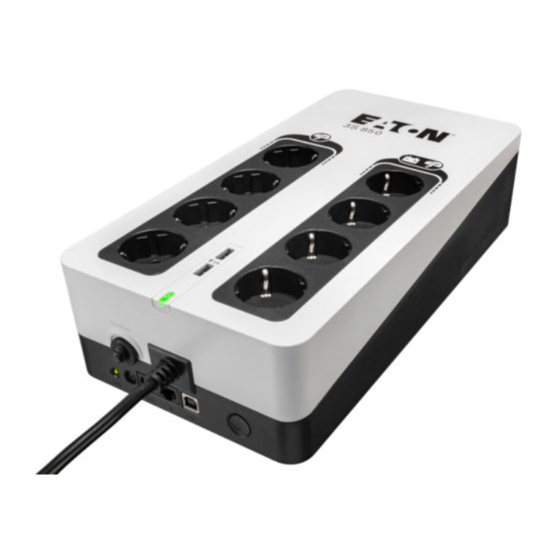

2. Beschreibung SchuKo-Steckdosen SchuKo-Notsteckdosen Status-LED der USV Leistungsschutzschalter Stromkabel/Stromversorgungsanschluss LED Schutz gegen Überspannungen Schutz von Telefon-/xDSL-Leitungen gegen Überspannungen (Option) USB-Kommunikationsanschluss (Option) Ein-/Aus-Schalter USB-Ladeanschluss (Option) Seite 5 614-09405-00 - 3S EMEA_DE... -
Seite 6: Installation
EWOK Quick Start Empfohlene Anbringung Die USV Eaton 3S kann horizontal oder vertikal an einer Mauer angebracht werden. Der Abstand zwischen den Schrauben beträgt 230 mm bei den Modellen 3S450/3S550 und 240 mm bei den Modellen 3S700/3S850. 230 mm 450-550 VA 240 mm 700-850 VA Ø... -
Seite 7: Anschluss
Rolle. Schutz von Telefon-/xDSL-Leitungen gegen Überspannungen (Option) Schützen Sie Ihre Telefon-/xDSL-Leitung mit einem (nicht beiliegenden) RJ11-Kabel zwischen dem Telefonstecker und dem Eingangsanschluss der USV Eaton 3S und schließen Sie anschließend Ihr Gerät an den Ausgangsanschluss der USV Eaton 3S an. Seite 7... -
Seite 8: Usb-Kommunikationsanschluss (Option)
USB-Ladeanschluss (Option) Schließen Sie Ihr Gerät an den USB-Ladeanschluss (max. 2 A) an. Ein-/Aus-Schalter Schalten Sie die USV durch Druck auf den Ein-/Aus-Schalter für 1,5 Sekunden ein. Garantieregistrierung Füllen Sie Ihren Garantieschein unter www.powerquality.eaton.com/EMEA/Product-Registration aus. Seite 8 614-09405-00 - 3S EMEA_DE... -
Seite 9: Betrieb
Die Haltbarkeit der Batterie verringert sich bei jedem 10 Graden unter 25 °C um 50 %. Vor dem Transport sicherstellen, dass die USV spannungslos ist. Tausch der Batterie Zum Tausch der Batterie, die Anweisungen von Eaton unter www.eaton.eu/BatteryServices befolgen. Folgende Vorsichtsmaßnahmen müssen beim Batteriebetrieb beachtet werden: •... - Seite 10 5. Betrieb Tausch der Batterie: Achtung: Die Polrichtung beachten, + (rot) und - (schwarz) nicht beim Anschluss der Batterien vertauschen, Gefahr der Beschädigung des Geräts. Seite 10 614-09405-00 - 3S EMEA_DE...
-
Seite 11: Fehlerbehebung
6. Fehlerbehebung Die Reihe Eaton 3S ist für einen dauerhaften Automatikbetrieb vorgesehen und warnt Sie vor etwaigen Funktionsstörungen. Die nachstehende Tabelle enthält typische Fälle: Problem Mögliche Ursache Abhilfe Sie haben den Ein-Aus-Schalter nicht Die Notsteckdosen werden Den Ein-Aus-Schalter 1,5 Sekunden gedrückt nicht mit Spannung versorgt. -
Seite 12: Service Und Support
7. Service und Support Wenn Sie Fragen zu oder Probleme mit der USV haben, kontaktieren Sie je nach Land/Region Eaton oder Ihren örtlichen Vertreter. Bitte halten Sie folgende Informationen bereit: • Gerätenummer. • Seriennummer. • Datum, wann das Problem oder der Fehler aufgetreten ist. -
Seite 13: Spezifikationen Und Technische Daten
335 x 170 x 86 mm * Hinweis: Der Eaton 3S ist eine USV IEC 62040-2 Klasse C2. In einer Wohnumgebung kann das Produkt radioelektrische Störungen hervorrufen, die u.U. zusätzliche Maßnahmen seitens des Benutzers erfordern. Die Ausgangskabel dürfen nicht länger als 10 m sein. -
Seite 14: Glossar
9. Glossar Betriebsdauer Zeit, während der die Geräte von der batteriebetriebenen USV versorgt werden. Unterbrechungsfreie Stromversorgung Seite 14 614-09405-00 - 3S EMEA_DE... - Seite 15 Seite 15 614-09405-00 - 3S EMEA_DE...
- Seite 16 Seite 16 614-09405-00 - 3S EMEA_DE...
