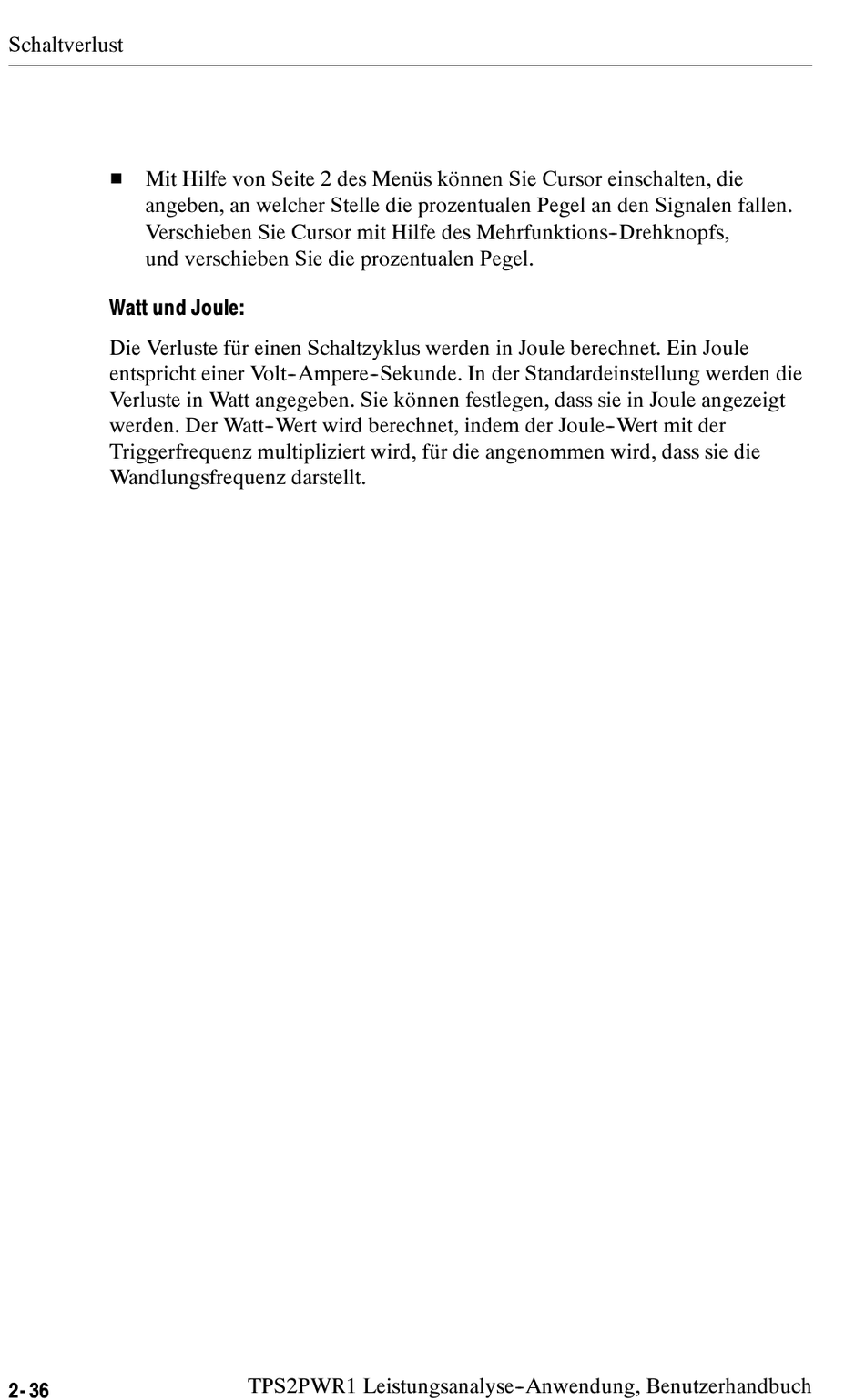

Tektronix TPS2PWR1 Benutzerhandbuch Seite 60

Schaltverlust
H Mit Hilfe von Seite 2 des Menüs können Sie Cursor einschalten, die
angeben, an welcher Stelle die prozentualen Pegel an den Signalen fallen.
Verschieben Sie Cursor mit Hilfe des Mehrfunktions- -Drehknopfs,
und verschieben Sie die prozentualen Pegel.
Watt und Joule:
Die Verluste für einen Schaltzyklus werden in Joule berechnet. Ein Joule
entspricht einer Volt- -Ampere- -Sekunde. In der Standardeinstellung werden die
Verluste in Watt angegeben. Sie können festlegen, dass sie in Joule angezeigt
werden. Der Watt- -Wert wird berechnet, indem der Joule- -Wert mit der
Triggerfrequenz multipliziert wird, für die angenommen wird, dass sie die
Wandlungsfrequenz darstellt.
2- 36
TPS2PWR1 Leistungsanalyse- -Anwendung, Benutzerhandbuch
