CH 1
Spannungstastkopf
Tastkopfabgl.
TPS2PWR1 Leistungsanalyse- -Anwendung, Benutzerhandbuch
10fach--
CH 1 Tastkopf
Spannung/
Strom
Dämpfung
10fach
CH 1

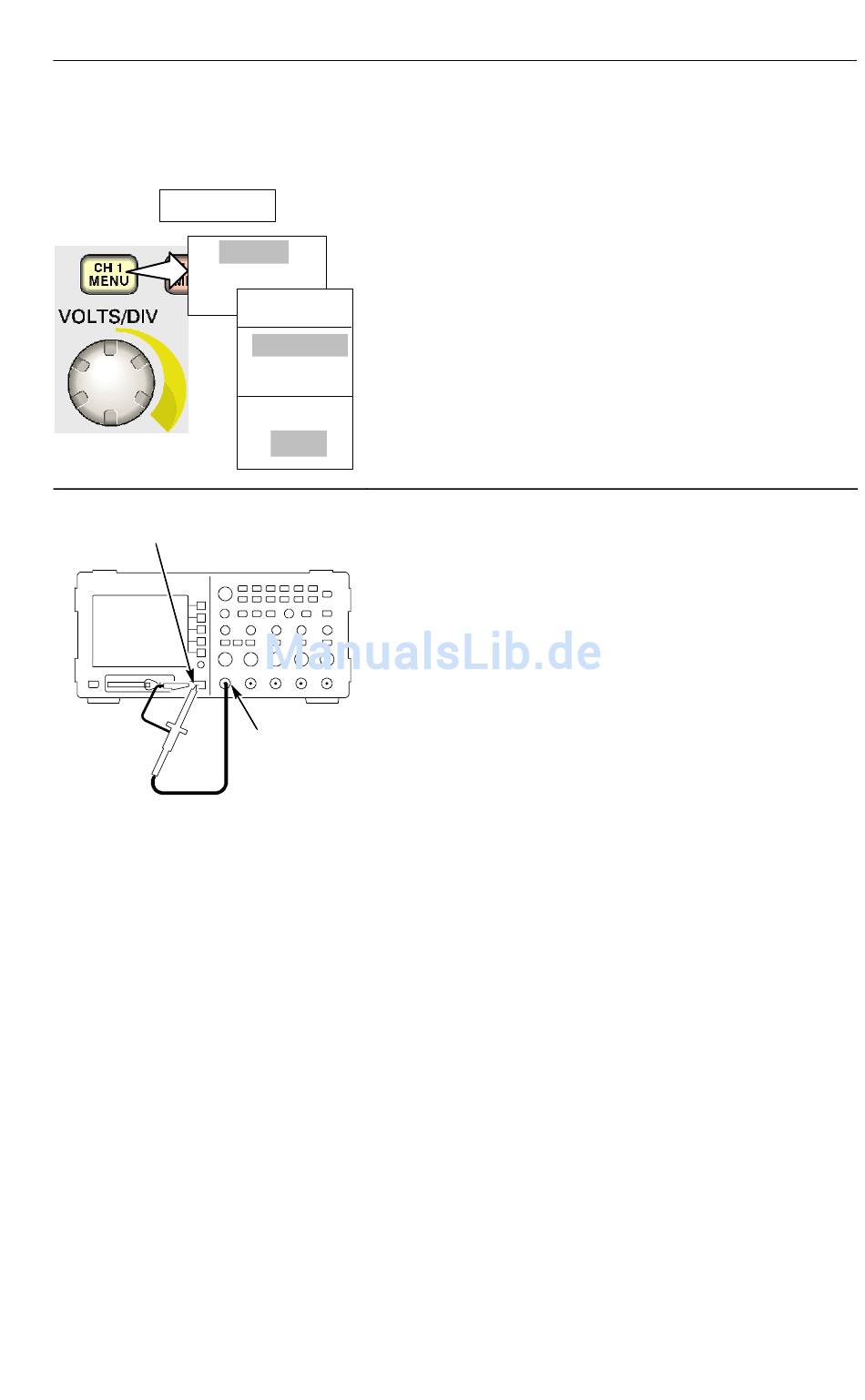

Schließen Sie die Tastköpfe am
Oszilloskop an, und richten Sie sie ein.
Drücken Sie die entsprechende
Menütaste CH 1, CH 2, CH 3 bzw.
CH 4 an der Frontplatte und die
entsprechende Option Spannung bzw.
Strom im seitlichen Menü und die
Option Dämpfung im seitlichen Menü.
Kompensieren Sie die
Spannungstastköpfe.
Schließen Sie einen P5120- -Tastkopf
an Kanal 1 des Oszilloskop an.
Hierzu richten Sie den Steckplatz des
Tastkopfsteckers am Gegenstück des
BNC- -Steckers von CH 1 aus, stecken
ihn ein und drehen ihn nach rechts, bis
er einrastet.
Schließen Sie die Tastkopfspitze
und den Referenzleiter an die PROBE
COMP- -Anschlüsse an. Wiederholen
Sie diesen Schritt für jeden Tastkopf.
Entmagnetisieren Sie bei Bedarf die
vorhandenen Spannungstastköpfe.
Erste Schritte
1- 5
