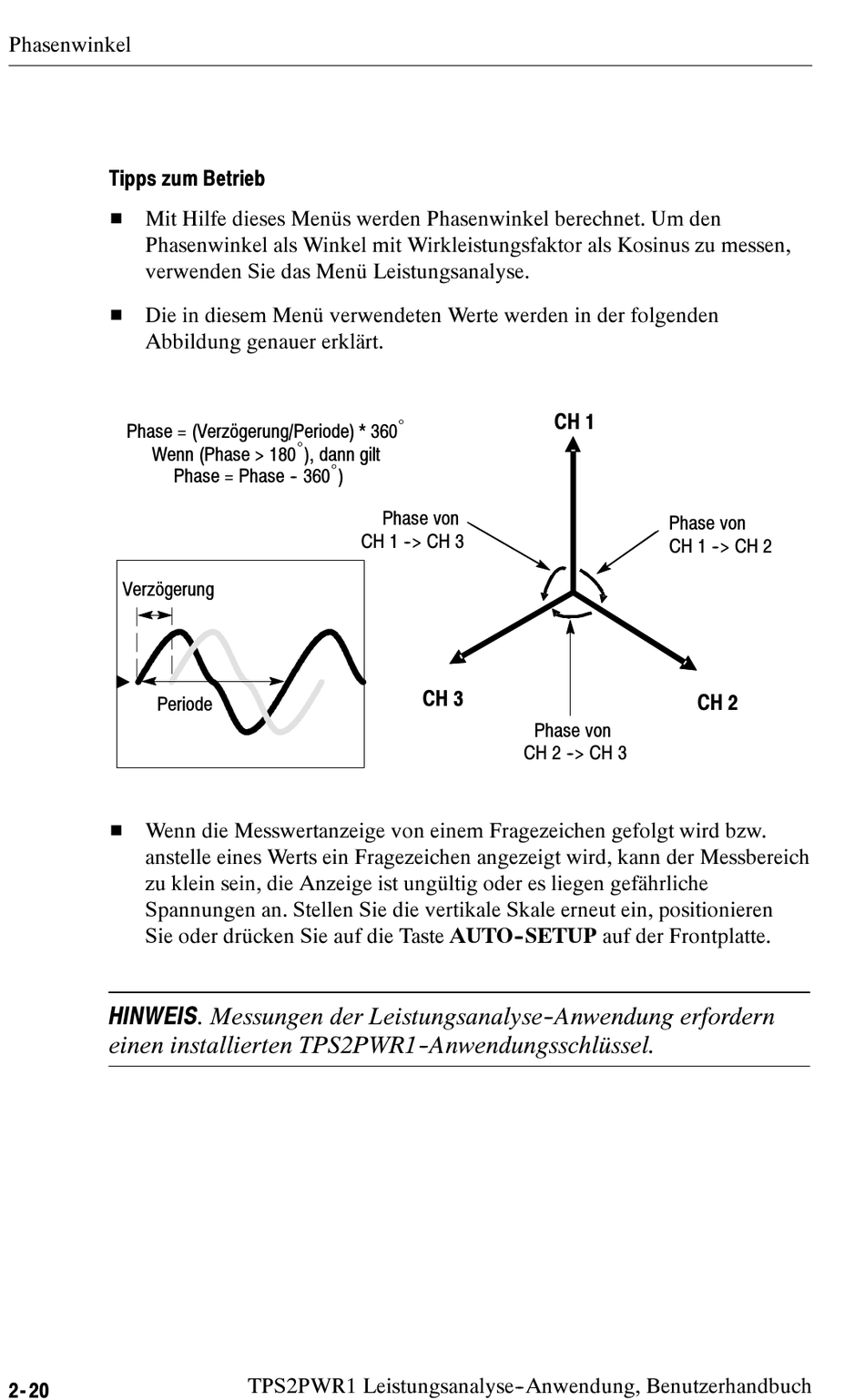

Phasenwinkel
Tipps zum Betrieb
H Mit Hilfe dieses Menüs werden Phasenwinkel berechnet. Um den
Phasenwinkel als Winkel mit Wirkleistungsfaktor als Kosinus zu messen,
verwenden Sie das Menü Leistungsanalyse.
H Die in diesem Menü verwendeten Werte werden in der folgenden
Abbildung genauer erklärt.
Phase = (Verzögerung/Periode) * 360
Wenn (Phase > 180
Verzögerung
Periode
H Wenn die Messwertanzeige von einem Fragezeichen gefolgt wird bzw.
anstelle eines Werts ein Fragezeichen angezeigt wird, kann der Messbereich
zu klein sein, die Anzeige ist ungültig oder es liegen gefährliche
Spannungen an. Stellen Sie die vertikale Skale erneut ein, positionieren
Sie oder drücken Sie auf die Taste AUTO- -SETUP auf der Frontplatte.
HINWEIS. Messungen der Leistungsanalyse- - Anwendung erfordern
einen installierten TPS2PWR1- - Anwendungsschlüssel.
2- 20
_
), dann gilt
_
Phase = Phase - - 360
TPS2PWR1 Leistungsanalyse- -Anwendung, Benutzerhandbuch
_
)
Phase von
CH 1 - - > CH 3
CH 3
CH 1
Phase von
CH 1 - - > CH 2
Phase von
CH 2 - - > CH 3
CH 2
