Schaltverlust
WARNUNG. Um elektrische Schläge zu vermeiden, verwenden Sie
bitte keine Spannungstastköpfe, die einen Masseanschluß benötigen,
wie z.B. den Tekronix P5200 Hochspannungs- - Differentialtastkopf,
mit Oszilloskopen der Serie TPS2000. Der Tekronix P5200
Hochspannungs- - Differentialtastkopf benötigt ein Oszilloskop mit
einem Masseanschluß, die Oszilloskope der Serie TPS2000 hingegen
besitzen potenzialfreie Spannungstastköpfe (isolierte Eingänge).

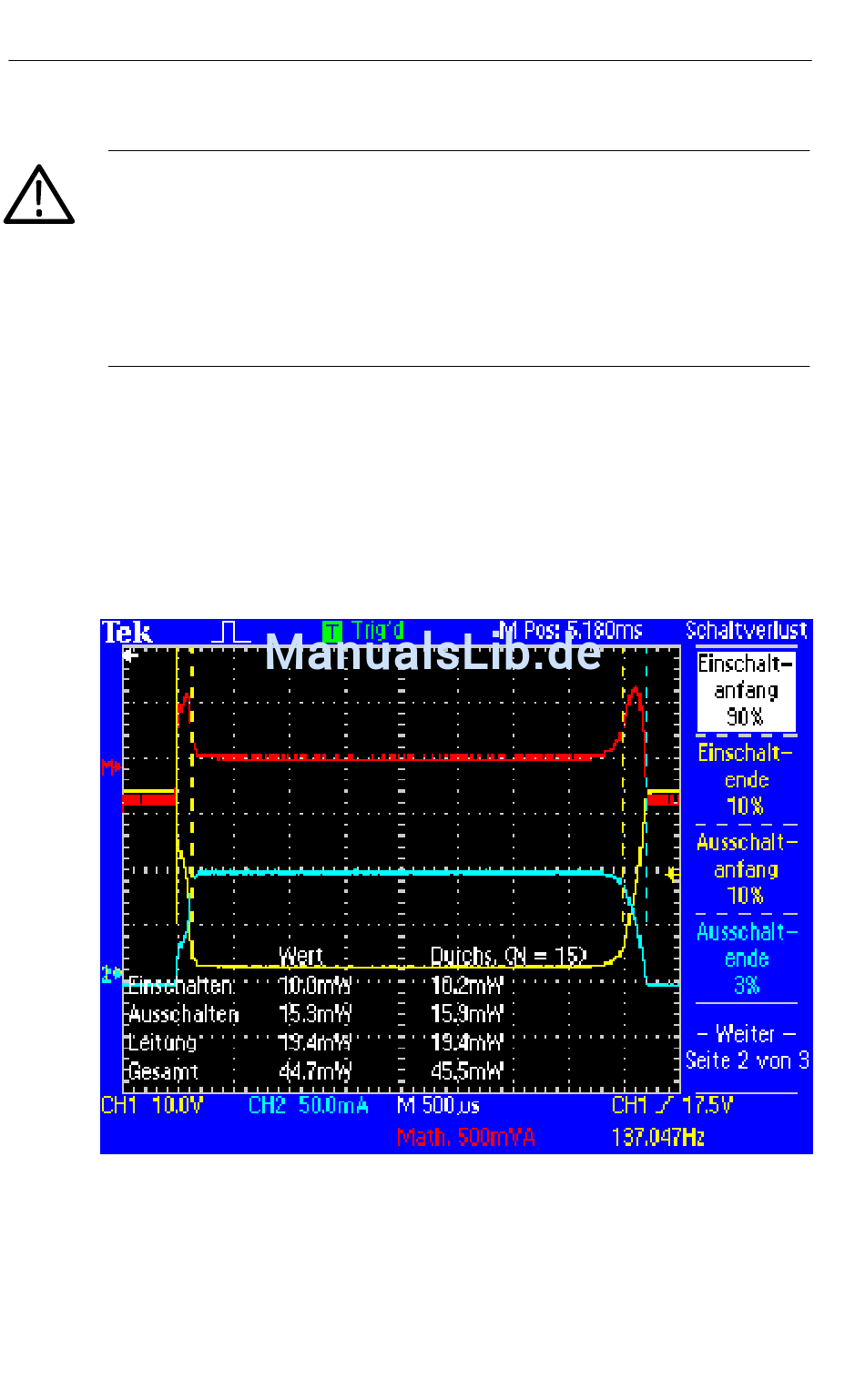

Drücken Sie die Taste Schaltverlust, um das Menü Schaltverlust aufzurufen.
Am Oszilloskop werden die Spannungs- - und Stromquellsignale und die
dazugehörigen Messwerte an. Darüber hinaus erfolgt eine automatische
Einrichtung und die Anzeige eines Math- -Signals der momentanen
Leistungsfunktion (V*A).
2- 30
TPS2PWR1 Leistungsanalyse- -Anwendung, Benutzerhandbuch
