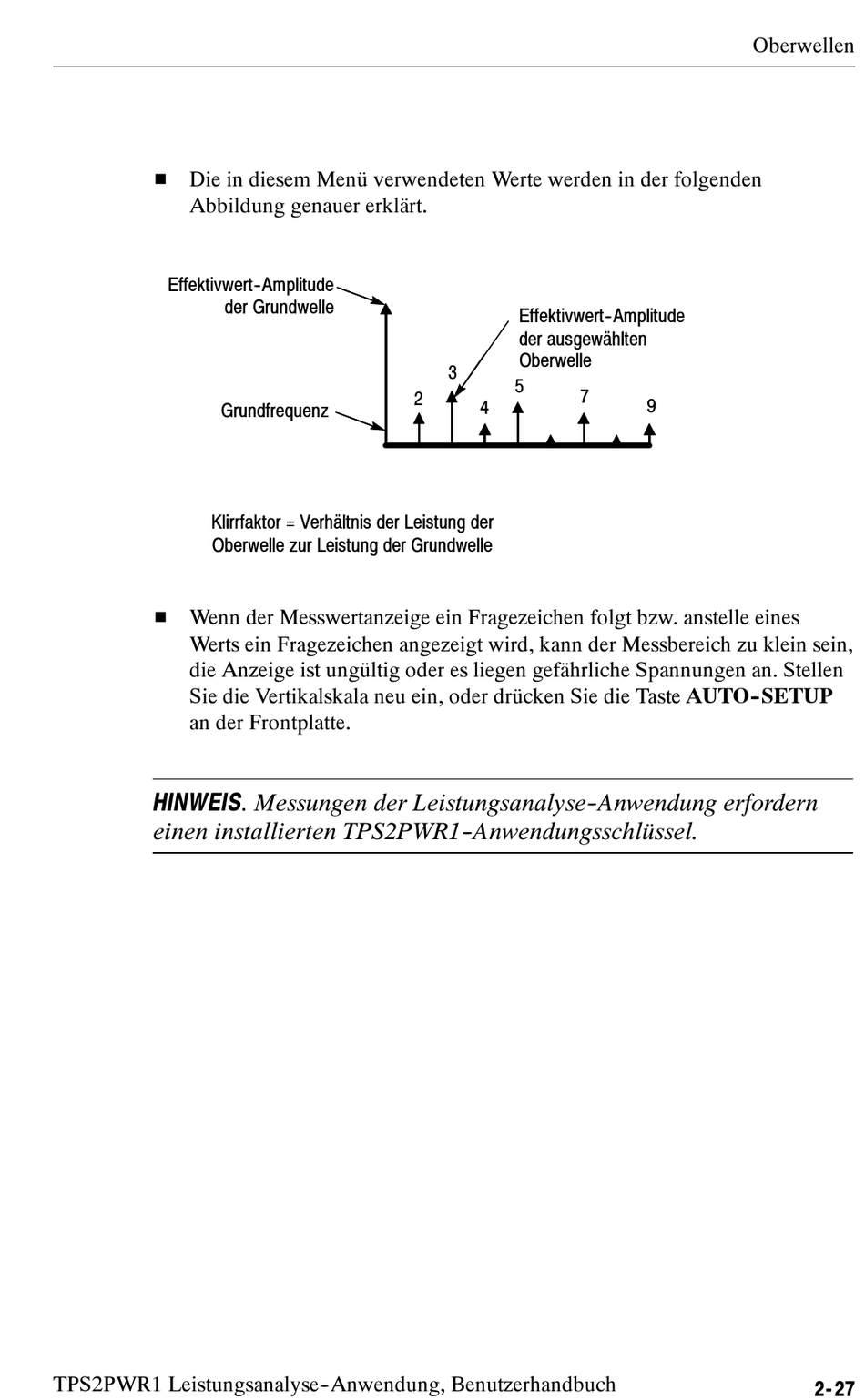

H Die in diesem Menü verwendeten Werte werden in der folgenden
Abbildung genauer erklärt.
Effektivwert- - Amplitude
Klirrfaktor = Verhältnis der Leistung der
Oberwelle zur Leistung der Grundwelle
H Wenn der Messwertanzeige ein Fragezeichen folgt bzw. anstelle eines
Werts ein Fragezeichen angezeigt wird, kann der Messbereich zu klein sein,
die Anzeige ist ungültig oder es liegen gefährliche Spannungen an. Stellen
Sie die Vertikalskala neu ein, oder drücken Sie die Taste AUTO- -SETUP
an der Frontplatte.
HINWEIS. Messungen der Leistungsanalyse- - Anwendung erfordern
einen installierten TPS2PWR1- - Anwendungsschlüssel.
TPS2PWR1 Leistungsanalyse- -Anwendung, Benutzerhandbuch
der Grundwelle
Grundfrequenz
Effektivwert- - Amplitude
der ausgewählten
Oberwelle
3
5
2
4
7
9
Oberwellen
2- 27
