Abtastungsergebnisse

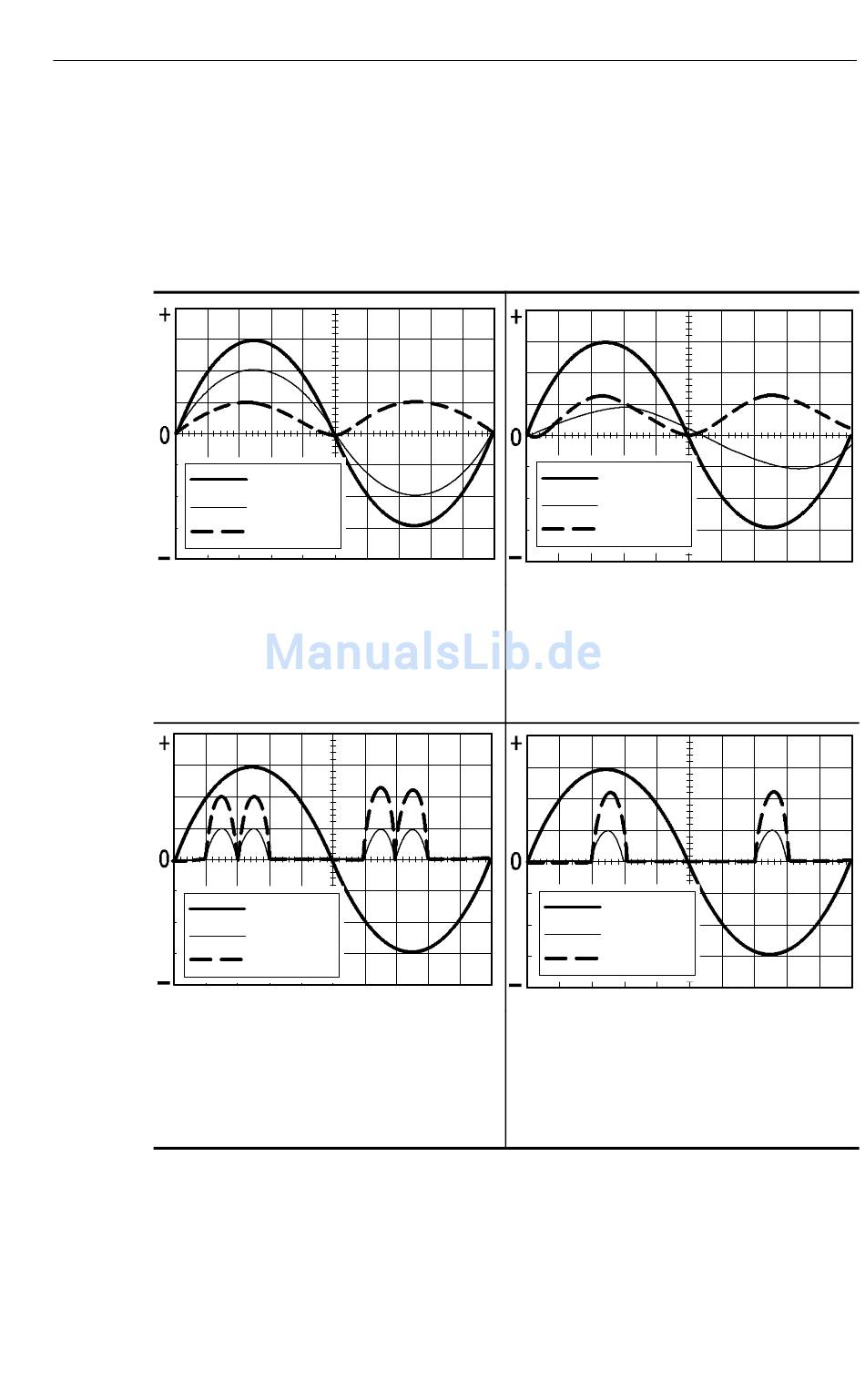

Analysieren Sie anschließend die Ergebnisse. In der nachfolgenden Abbildung
sehen Sie stilisierte Beispiele.
Leistungsfaktor = 1.
Phasenwinkel = 0
Spannung und Strom sind in Phase
Ohmsche Schaltung
Leistungsfaktor = 0,9.
Phasenwinkel = 0
Spannung und Strom sind in Phase
Asymmetrischer Strom, der für den
Regelantrieb eines Motors typisch ist.
TPS2PWR1 Leistungsanalyse- -Anwendung, Benutzerhandbuch
Spannung
Stromstärke
Leistung
_
.
Spannung
Stromstärke
Leistung
_
.
Spannung
Stromstärke
Leistung
Leistungsfaktor = 0,707.
Phasenwinkel = 45
Strom eilt der Spannung
_
um 45
nach.
Die Schaltung ist teilweise induktiv.
Spannung
Stromstärke
Leistung
Leistungsfaktor = 0,9.
_
Phasenwinkel = 0
Spannung und Strom sind in Phase
Asymmetrischer Strom, der für ein
Schaltnetzteil typisch ist.
Leistungsanalyse
_
.
.
2- 5
