TPS2PWR1 Leistungsanalyse- -Anwendung, Benutzerhandbuch
Starten Sie die Anwendung.

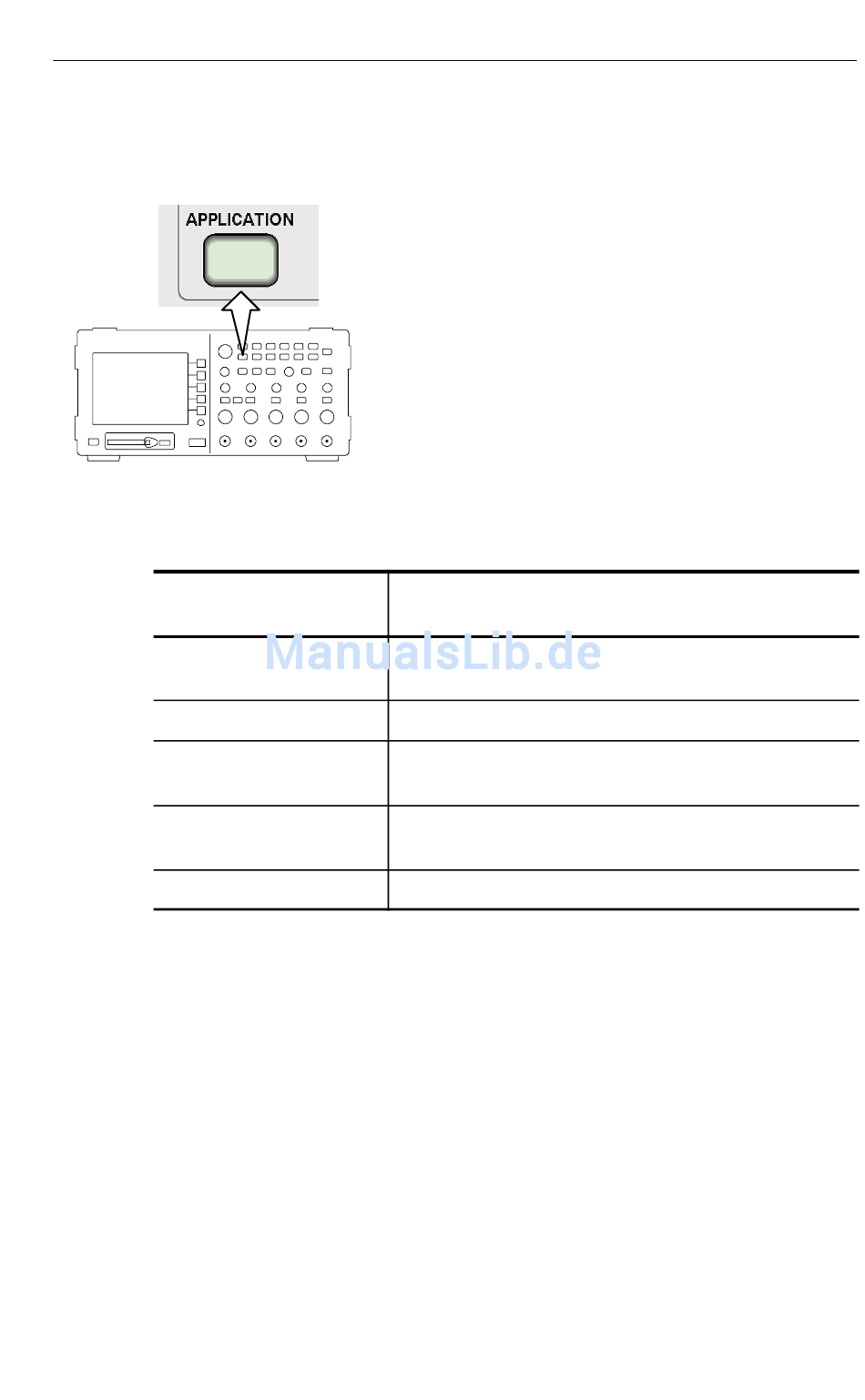

Drücken Sie die Taste ANWENDUNG
an der Frontplatte, um auf die Funktionen
der Leistungsanalyse zuzugreifen.
Im rechten seitlichen Menü des
Oszilloskops wird das Menü der
Leistungsanalyse- -Anwendung angezeigt.
Darin sind die unten abgebildeten
Leistungsmessfunktionen enthalten.
Beschreibung
Wirkleistung, Blindleistung, Wirkleistungsfaktor,
Phasenwinkel
Effektivwert, Spitzenfaktor und Frequenz.
Phasenwinkel (in Grad) zwischen CH1, CH2 und,
für 4--Kanal--Modelle, CH3
Effektivwert der Grundschwingung, Phase, Frequenz und
Effektivwert der Oberwelle.
Einschalt--, Ausschalt--, Leitungs-- und Gesamtverlust.
Erste Schritte
1- 7
