Tipps zum Betrieb
H Mit dem Schaltverlust- -Algorithmus wird die Leistung über drei
Zeiträume gemessen: Einschalt- -, Leitungs- - und Ausschaltphase.
Durch den Algorithmus werden die drei Zeiträume durch Ermittlung
der vier Zeitpunkte bestimmt, die sie voneinander abgrenzen.
Dabei handelt es sich um folgende:
H Einschaltbeginn ist ein prozentualer Pegel (Standardwert = 90 %)
H Einschaltende ist der Pegel (Standardwert = 10 %) der fallenden Flanke
H Ausschaltbeginn ist der Pegel (Standardwert = 10 %) der ersten
H Ausschaltende ist der Pegel (Standardwert = 10 %) der ersten fallenden

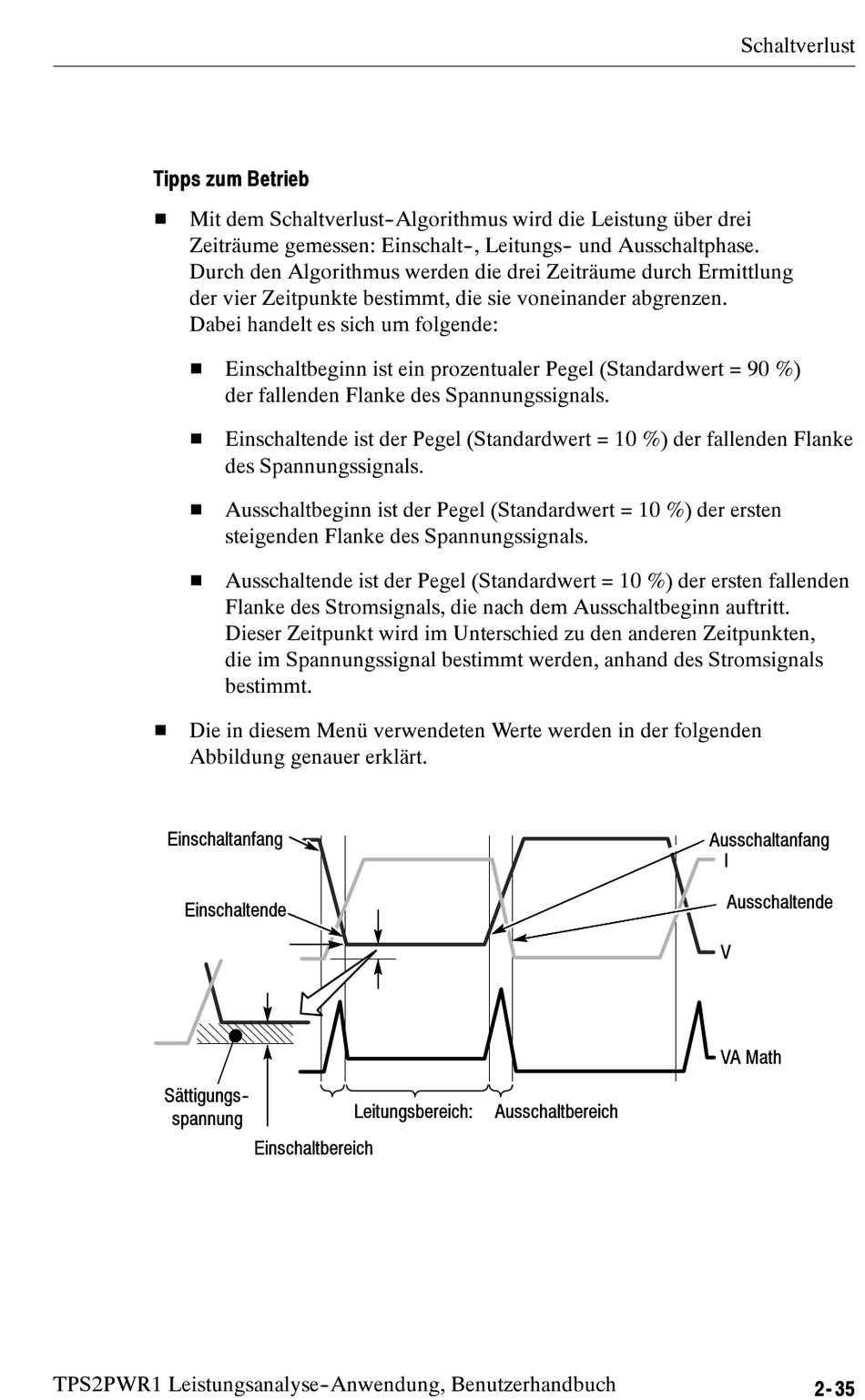

H Die in diesem Menü verwendeten Werte werden in der folgenden
Abbildung genauer erklärt.
Einschaltanfang
Einschaltende
Sättigungs- -
spannung
TPS2PWR1 Leistungsanalyse- -Anwendung, Benutzerhandbuch
der fallenden Flanke des Spannungssignals.
des Spannungssignals.
steigenden Flanke des Spannungssignals.
Flanke des Stromsignals, die nach dem Ausschaltbeginn auftritt.
Dieser Zeitpunkt wird im Unterschied zu den anderen Zeitpunkten,
die im Spannungssignal bestimmt werden, anhand des Stromsignals
bestimmt.
Leitungsbereich:
Einschaltbereich
Ausschaltbereich
Schaltverlust
Ausschaltanfang
I
Ausschaltende
V
VA Math
2- 35
