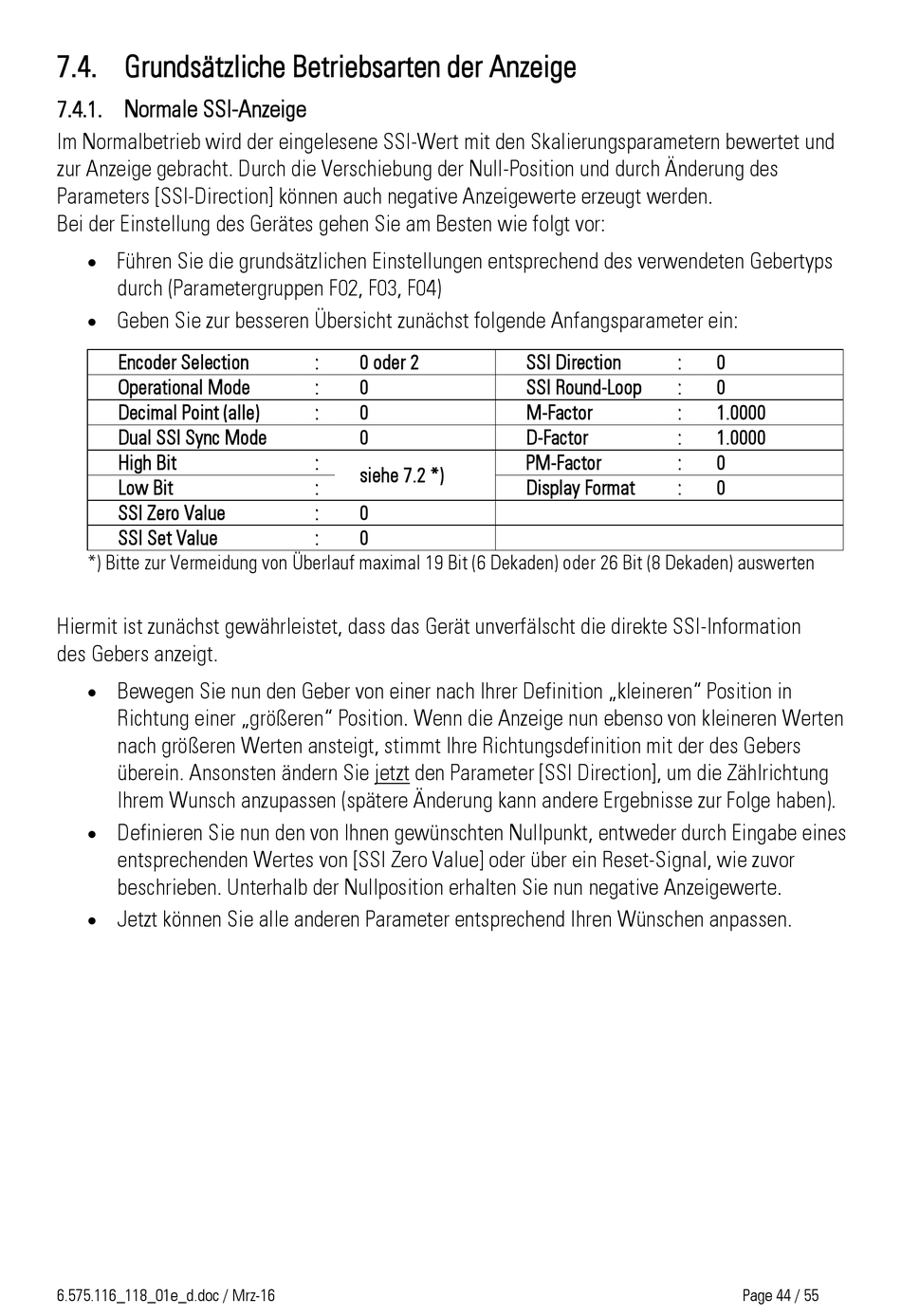

7.4. Grundsätzliche Betriebsarten der Anzeige
7.4.1. Normale SSI-Anzeige
Im Normalbetrieb wird der eingelesene SSI-Wert mit den Skalierungsparametern bewertet und
zur Anzeige gebracht. Durch die Verschiebung der Null-Position und durch Änderung des
Parameters [SSI-Direction] können auch negative Anzeigewerte erzeugt werden.
Bei der Einstellung des Gerätes gehen Sie am Besten wie folgt vor:
Führen Sie die grundsätzlichen Einstellungen entsprechend des verwendeten Gebertyps
durch (Parametergruppen F02, F03, F04)
Geben Sie zur besseren Übersicht zunächst folgende Anfangsparameter ein:
Encoder Selection
Operational Mode
Decimal Point (alle)
Dual SSI Sync Mode
High Bit
Low Bit
SSI Zero Value
SSI Set Value
*) Bitte zur Vermeidung von Überlauf maximal 19 Bit (6 Dekaden) oder 26 Bit (8 Dekaden) auswerten
Hiermit ist zunächst gewährleistet, dass das Gerät unverfälscht die direkte SSI-Information
des Gebers anzeigt.
Bewegen Sie nun den Geber von einer nach Ihrer Definition „kleineren" Position in
Richtung einer „größeren" Position. Wenn die Anzeige nun ebenso von kleineren Werten
nach größeren Werten ansteigt, stimmt Ihre Richtungsdefinition mit der des Gebers
überein. Ansonsten ändern Sie jetzt den Parameter [SSI Direction], um die Zählrichtung
Ihrem Wunsch anzupassen (spätere Änderung kann andere Ergebnisse zur Folge haben).
Definieren Sie nun den von Ihnen gewünschten Nullpunkt, entweder durch Eingabe eines
entsprechenden Wertes von [SSI Zero Value] oder über ein Reset-Signal, wie zuvor
beschrieben. Unterhalb der Nullposition erhalten Sie nun negative Anzeigewerte.
Jetzt können Sie alle anderen Parameter entsprechend Ihren Wünschen anpassen.
6.575.116_118_01e_d.doc / Mrz-16
:
0 oder 2
:
0
:
0
0
:
siehe 7.2 *)
:
:
0
:
0
SSI Direction
:
SSI Round-Loop
:
M-Factor
:
D-Factor
:
PM-Factor
:
Display Format
:
0
0
1.0000
1.0000
0
0
Page 44 / 55
