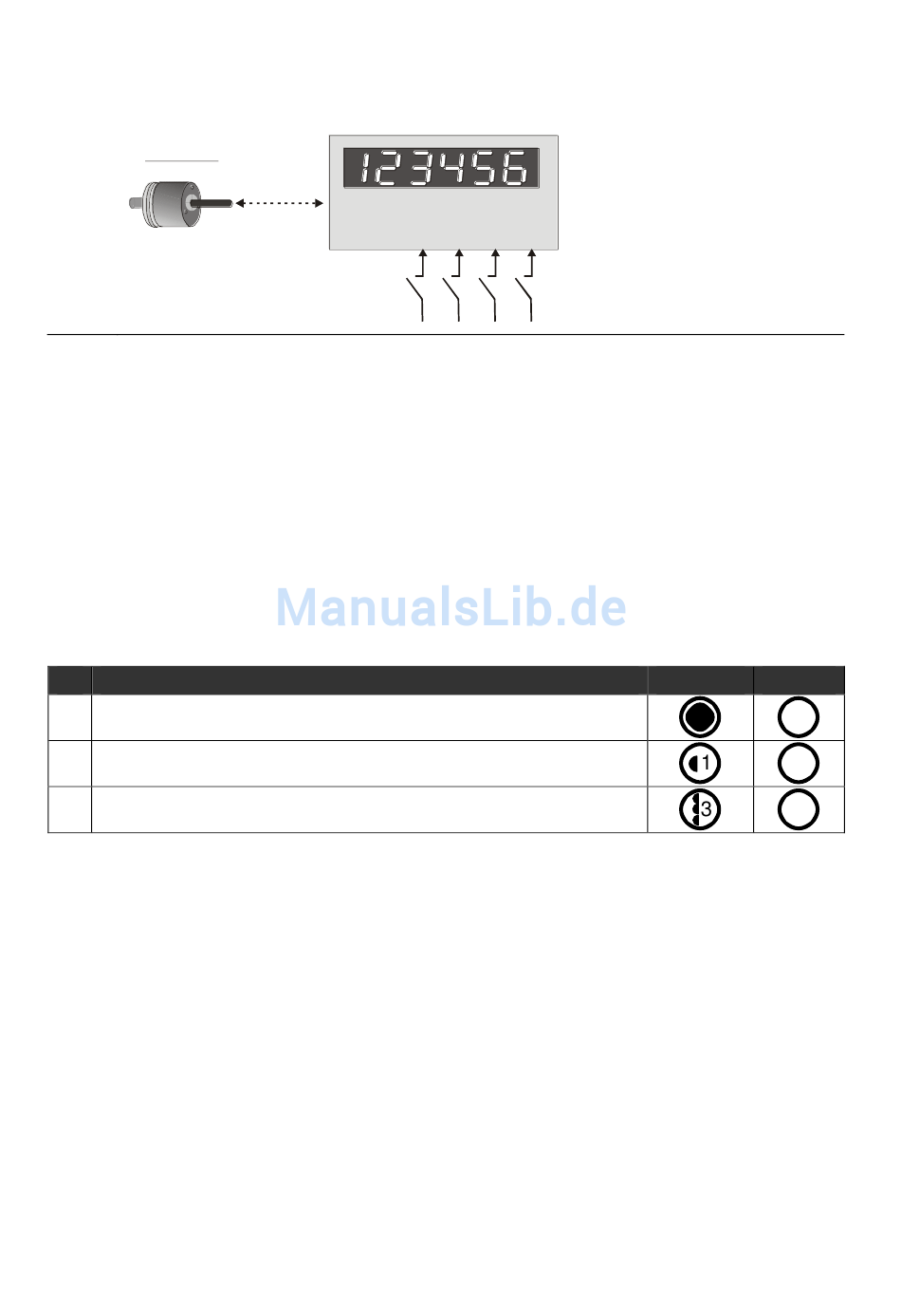

4.1. Nur ein SSI-Geber auf Geberkanal 1 (single-read)
F02.008 [Encoder-Selection] = [0]
SSI-Geber
(Master oder Slave)
Es ist nur ein SSI-Geber vorhanden.
Die Geberdaten werden entsprechend der eingestellten Bitzahl und Baudrate zyklisch eingelesen
und jeder eingelesene Geberwert wird sofort ausgewertet.
Parameter F03.021 [SSI-Mode] bestimmt, ob der Eingang für Geber 1 im Master-Betrieb oder im
Slave-Betrieb arbeitet (siehe auch Abschnitt 7.1)
Alle 4 Vorwahlwerte [Preselection 1] - [Preselection 4] beziehen sich auf den aktuellen
Positionswert des Gebers.
Die Anzeige kann über Tastatur oder externen Befehl zwischen den folgenden Werten
umgeschaltet werden:
Nr. Angezeigter Wert
1
Aktueller, skalierter Istwert von Geber 1
2
Minimalwert des Istwertes von Geber 1 (seit letztem Min/Max-Reset)
3
Maximalwert des Istwertes von Geber 1 (seit letztem Min/Max-Reset)
6.575.116_118_01e_d.doc / Mrz-16
Geber 1
Clock, Data
Cont.1
Steuereingänge
F02.009 [Operational Mode] = [0]
Geber 2
Cont.4
LED1
LED2
Page 14 / 55
