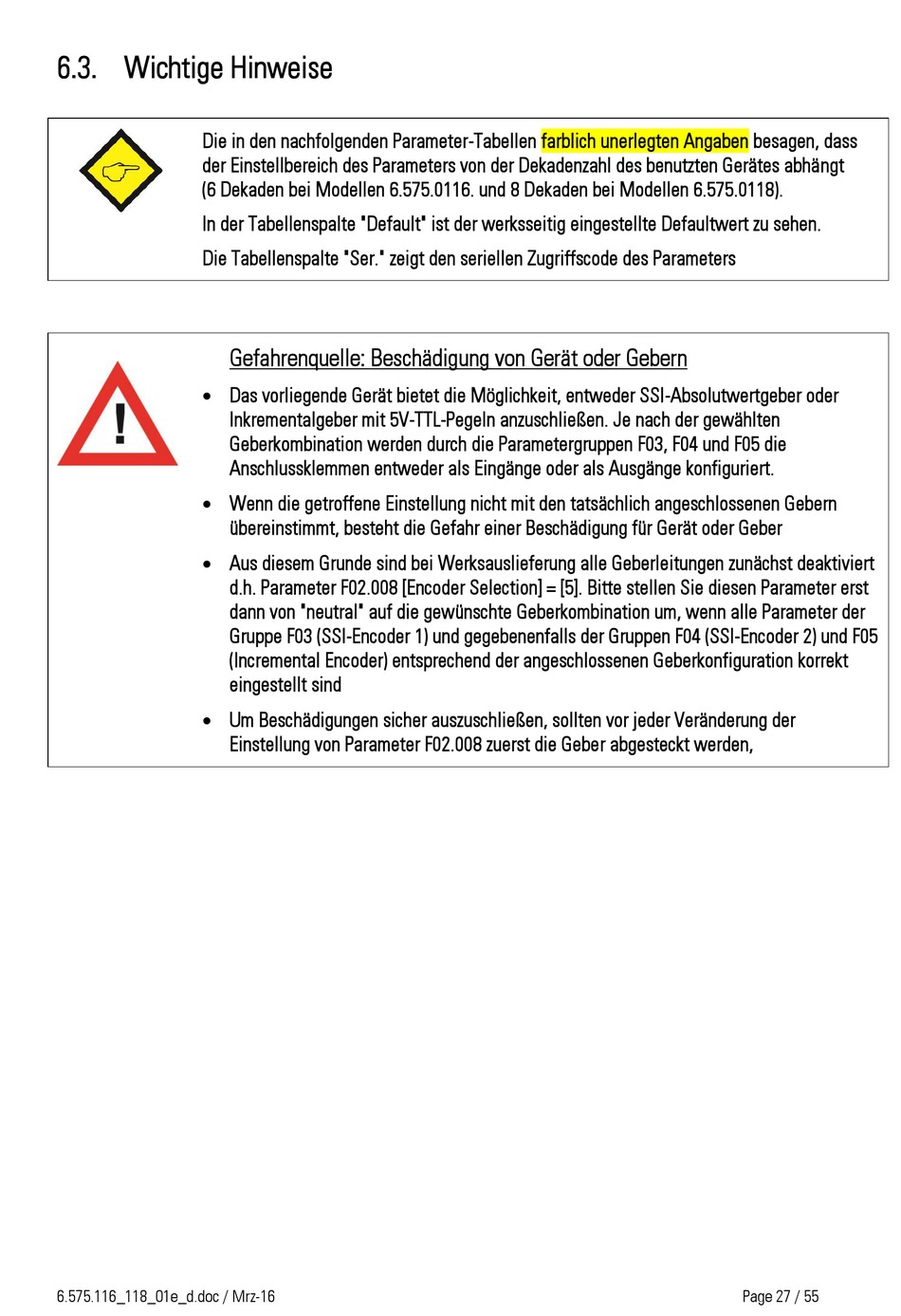

6.3. Wichtige Hinweise
Die in den nachfolgenden Parameter-Tabellen farblich unerlegten Angaben besagen, dass
der Einstellbereich des Parameters von der Dekadenzahl des benutzten Gerätes abhängt
(6 Dekaden bei Modellen 6.575.0116. und 8 Dekaden bei Modellen 6.575.0118).
In der Tabellenspalte "Default" ist der werksseitig eingestellte Defaultwert zu sehen.
Die Tabellenspalte "Ser." zeigt den seriellen Zugriffscode des Parameters
Das vorliegende Gerät bietet die Möglichkeit, entweder SSI-Absolutwertgeber oder
Wenn die getroffene Einstellung nicht mit den tatsächlich angeschlossenen Gebern
Aus diesem Grunde sind bei Werksauslieferung alle Geberleitungen zunächst deaktiviert
Um Beschädigungen sicher auszuschließen, sollten vor jeder Veränderung der
6.575.116_118_01e_d.doc / Mrz-16
Gefahrenquelle: Beschädigung von Gerät oder Gebern
Inkrementalgeber mit 5V-TTL-Pegeln anzuschließen. Je nach der gewählten
Geberkombination werden durch die Parametergruppen F03, F04 und F05 die
Anschlussklemmen entweder als Eingänge oder als Ausgänge konfiguriert.
übereinstimmt, besteht die Gefahr einer Beschädigung für Gerät oder Geber
d.h. Parameter F02.008 [Encoder Selection] = [5]. Bitte stellen Sie diesen Parameter erst
dann von "neutral" auf die gewünschte Geberkombination um, wenn alle Parameter der
Gruppe F03 (SSI-Encoder 1) und gegebenenfalls der Gruppen F04 (SSI-Encoder 2) und F05
(Incremental Encoder) entsprechend der angeschlossenen Geberkonfiguration korrekt
eingestellt sind
Einstellung von Parameter F02.008 zuerst die Geber abgesteckt werden,
Page 27 / 55
